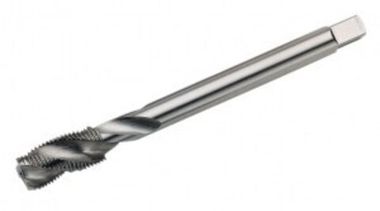

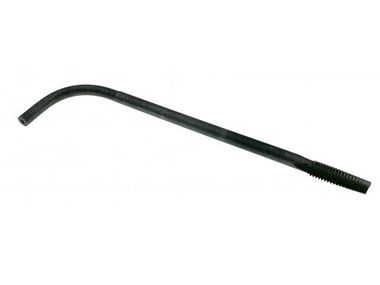

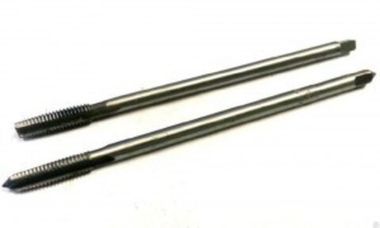

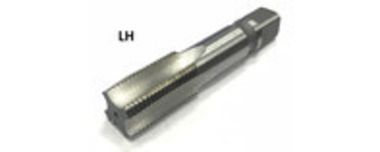

Метчики преднозначены для нарезания резбы в гайках.
ДЛИНА ЗАБОРНОЙ ЧАСТИ ПРЕДУСМОТРЕНА ДЛЯ НАРЕЗАНИЯ РЕЗЬБ В ДЕТАЛЯХ ИЗ УГЛЕРОДИСТОЙ СТАЛИ и чугуна.
Матерьял метчиков-быстрорежущая сталь по ГОСТ 19265-73
Твердость рабочей стали HRC 62-65 для метчиков диаметром до 6мм.
Метчики изготавливаются следующих степеней точности по ГОСТ 16925-71:
Для метрической резьбы (посадок скольжения)- H1, H2, H3;
Для метрической резьбы с(с зазором) -G1/
Для повышения стойкасти метчики с шагом 1,0 мм и больше постовляются цианированными. По соглошению с потребителем допускается
изготовление не цианированных метчиков
Метчики диаметром до 5мм включительно изготавливаются с наружными центами и с одной лыской на хвостовике.
Заборная часть затылуется под углом 8градусов; биение заборной части не более 0,05 мм для метчиков диаметром до 24 мм и не блее 0,06мм -для метчиков остальных размеров
Метчики с наружным диаметром 10мм и выше изготавливаются сварными. Матириал хвостовой части-сталь марки 45 по ГОСТ 1050-74
Для метчиков с номинальными диаметрами резьб от 3 до 10мм диаметр хвостовика d2 допускается выполнять по размерам d1
Метчики диаметром до 4,5 мм допускаются изотовлять с цилиндрическим хвостовиком без квадрата и лыски.
Размеры лысок и квадратов по ГОСТ9523-67.
Размеры центровачных отверстий вормы А по ГОСТ 14034-68.
Метчики диаметром до 8 мм допускаются изготовлять с наружными центрами.
Число зубьев и размеры стружечных канавок указаны в приложение №1 к ГОСТ 3266-71
Метчики эксплотируются в быстросменных кулачковых патронах по нормали МН 1179-60. Закрепление метчиков в патроне и передача крутящего момента осуществляется при помощи двух плунжеров со сферическими головками,
Основные размеры по ГОСТ 1651-71
Допуски на метчики по ГОСТ 7250-60 и 16925-71
Технические требования по ГОСТ 3449-71
Центровые отверстия и наружные центры метчиков по ГОСТ 14034-68
Отверстия под резьбу - Таблица подбора сверл под резьбу
Метрическаярезьба (M) | Метрическая мелкая резьба (MF) | Дюймовая резьба Витворта (BSW) | Трубная резьба Витворта (BSP) | ||||
Размер резьбы | Диаметр сверла в мм | Размер резьбы | Диаметр сверла в мм | Размер резьбы (") | Диаметр сверла в мм | Размер резьбы (") | Диаметр сверла в мм |
M 1 | 0,75 | M 3 x 0,35 | 2,65 | 1/16 | 1,15 | G 1/16 | 6,80 |
M 1,2 | 0,95 | M 4 x 0,5 | 3,50 | 3/32 | 1,80 | G 1/8 | 8,80 |
M 1,4 | 1,10 | M 5 x 0,5 | 4,50 | 1/8 | 2,55 | G 1/4 | 11,80 |
M 1,6 | 1,25 | M 6x 0,75 | 5,20 | 5/32 | 3,10 | G 3/8 | 15,25 |
M 1,8 | 1,45 | M 7 x 0,75 | 6,20 | 3/16 | 3,60 | G 1/2 | 19,00 |
M 2 | 1,60 | M 8 x 0,75 | 7,20 | 7/32 | 4,40 | G 5/8 | 21,00 |
M 2,2 | 1,75 | M 8 x 1 | 7,00 | 1/4 | 5,10 | G 3/4 | 24,50 |
M 2,5 | 2,05 | M 9 x 1 | 8,00 | 5/16 | 6,50 | G 7/8 | 28,25 |
M 3 | 2,50 | M 10 x 0,75 | 9,20 | 3/8 | 7,90 | G 1 | 30,75 |
M 3,5 | 2,90 | M 10 x 1 | 9,00 | 7/16 | 9,20 | G 1 1/8 | 35,50 |
M 4 | 3,30 | M 10 x 1,25 | 8,80 | 1/2 | 10,50 | G 1 1/4 | 39,50 |
M 5 | 4,20 | M 12 x 1 | 11,00 | 9/16 | 12,00 | G 1 3/8 | 42,00 |
M 6 | 5,00 | M 12 x 1,25 | 10,80 | 5/8 | 13,50 | G 1 1/2 | 45,25 |
M 7 | 6,00 | M 12 x 1,5 | 10,50 | 3/4 | 16,25 | G 1 5/8 | 49,50 |
M 8 | 6,80 | M 14 x 1,5 | 14,00 | 7/8 | 19,25 | G 1 3/4 | 51,00 |
M 9 | 7,80 | M 15 x 1,5 | 13,50 | 1 | 21,75 | G 2 | 57,00 |
M 10 | 8,50 | M 16 x 1 | 15,00 | 1 1/8 | 24,75 | G 2 1/4 | 63,00 |
M 11 | 9,50 | M 16 x 1,5 | 14,50 | 1 1/4 | 27,75 | G 2 3/8 | 68,00 |
M 12 | 10,20 | M 18 x 2 | 16,00 | 1 3/8 | 30,50 | G 2 1/2 | 73,00 |
M 14 | 12,00 | M 20 x 1,5 | 18,50 | 1 1/2 | 33,50 | G 2 3/4 | 79,00 |
M 16 | 14,00 | M 20 x 2 | 18,00 | 1 5/8 | 35,50 | G 3 | 85,00 |
M 18 | 15,50 | M 22 x 1,5 | 20,50 | 1 3/4 | 39,00 | G 3 1/4 | 91,50 |
M 20 | 17,50 | M 22 x 2 | 20,00 | 1 7/8 | 41,50 | G 3 1/2 | 98,00 |
M 22 | 19,50 | M 24 x 1 | 23,00 | 2 | 44,50 | G 3 3/4 | 104,00 |
M 24 | 21,00 | M 24 x 1,5 | 22,50 | 2 1/4 | 50,00 | G 4 | 110,50 |
M 27 | 24,00 | M 24 x 2 | 22,00 | 2 1/2 | 56,50 | ||
M 30 | 26,50 | M 26 x 1,5 | 24,50 | 2 3/4 | 62,00 | ||
M 33 | 29,50 | M 27 x 1,5 | 25,50 | 3 | 68,00 | ||
M 36 | 32,00 | M 27 x 2 | 25,00 | ||||
M 39 | 35,00 | M 28 x 1,5 | 26,50 | ||||
M 42 | 37,50 | M 30 x 2 | 28,00 | ||||
M 45 | 40,50 | M 33 x 2 | 31,00 | ||||
M 48 | 43,00 | M 36 x 1,5 | 34,50 | ||||
M 52 | 47,00 | M 36 x 2 | 34,00 | ||||
M 56 | 50,50 | M 36 x 2 | 34,00 | ||||
M 60 | 54,50 | M 39 x 3 | 36,00 | ||||
M 64 | 58,00 | M 42 x 1,5 | 40,50 | ||||
M 68 | 62,00 | M 45 x 1,5 | 43,50 |
