Долбяк представляет собой коррегированное зубчатое колесо с эвольвентным профилем зубьев, на
которых имеются режущие лезвия и передние и задние углы требуемой величины.
В исходном сечении размеры зуба долбяка равны размерам зуба исходного контура
инструментальной рейки. Передний угол стандартных долбяков равен 5°, задний угол на вершине
зубьев равен 6°, а задний боковой угол несколько изменяется при переточках долбяка и равен
приблизительно 2°. В ряде случаев применяют большие значения передних и задних углов
долбяка для облегчения процесса резания.
Назначение долбяков - для нарезания прямозубых и косозубых колес внутреннего и внешнего
зацеплени, шевронных колес и при работе «в упор». Существуют слудующие типы долбяков:

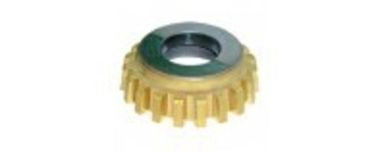

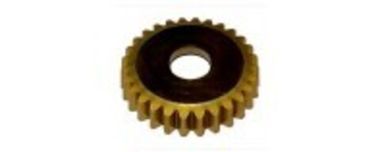

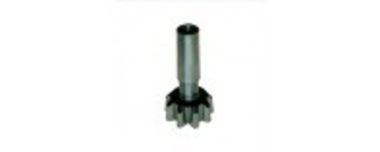

дисковые, чашечные, хвостовые, втулочные, сборные и т.д., косозубые и прямозубые.
Косозубые долбяки изготавливают как с правым, так и с левым наклоном зубьев. Класс
точности долбяков – АА, А и В. Рекомендуют применять долбяки класса АА – для колес
шестой степени точности, В – для колес восьмой степени точности.
Источниками погрешностей зубчатых колес при нарезании их на зубодолбежных станках
являются:
1)
Неточность режущей кромки долбяка (влияет на основной шаг и профиль зуба);
2)
Неточность шага долбяка (влияет на основной шаг и профиль зуба);
3)
Несовпадение оси посадочного отверстия долбяка с осью его основного цилиндра (влияет
на окружной шаг и накопленную ошибку его, а также на профиль зуба и его радиальное
биение);
4)
Неперпендикулярность базисного торца оси долбяка (влияет на точность окружного шага-
накопленную ошибку его, профиль зуба, направление зуба и радиальное биение зубчатого
венца);
5)
Неточность посадочного отверстия долбяка (влияет на окружной шаг и накопленную
ошибку его, профиль зуба, направление зуба и на радиальное биение зубчатого венца);
6)
Отклонение высоты зуба долбяка (влияет на положение исходного контура колеса);
