Фрезы предназначены для нарезания зубчатых колес и червяков на зубофрезерных или фрезерных станках методом копирования с применением единичного деления. Зубчатые колеса с внутренним зацеплением могут быть нарезаны дисковой фрезой на вертикальных зубофрезерных станках с применением специальных накладных головок. Фрезы предназначены для нарезания зубчатых колес и червяков на зубофрезерных или фрезерных станках методом копирования с применением единичного деления. Зубчатые колеса с внутренним зацеплением могут быть нарезаны дисковой фрезой на вертикальных зубофрезерных станках с применением специальных накладных головок.
Дисковые фрезы используются главным образом для чернового нарезания колес средних и крупных модулей ( m=8мм и выше).

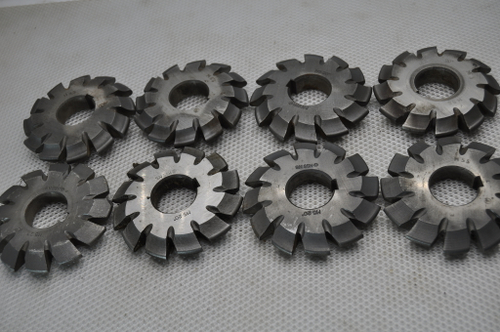

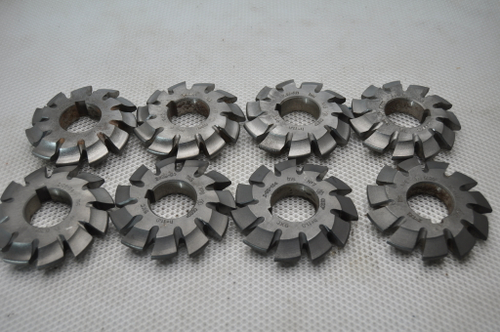

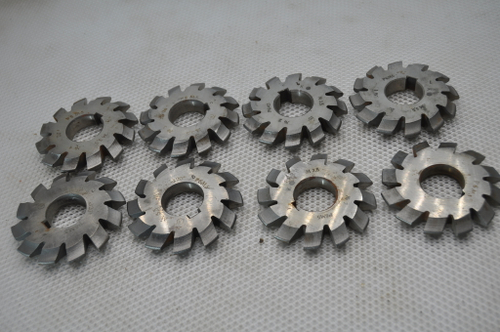

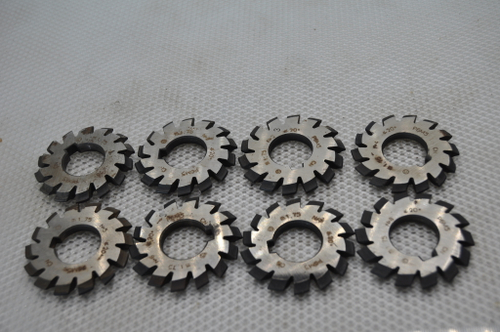

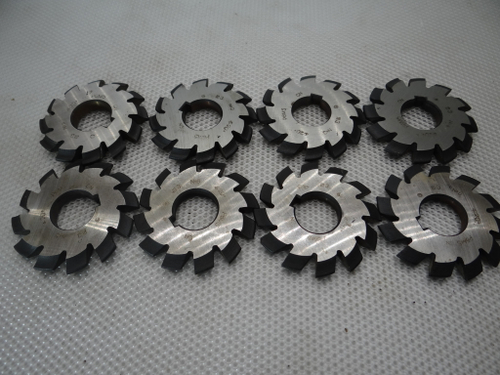

Колеса, нарезанные дисковыми фрезами, ввиду невысокой точности по профилю и шагу применяют только для неответственных тихоходных передач. Профиль зуба фрезы, предназначенный для чистового нарезания, должен соответствовать форме впадины обрабатываемого зуба, которая зависит от числа зубьев. Поэтому теоретически для каждого числа зубьев колеса данного модуля требуется отдельная фреза. Практически каждая фреза может быть использована для нарезания колес данного модуля в определенном интервале чисел зубьев. Комплекты дисковых модульных фрез состоят из 8, 15 и 26 фрез.
