Описание

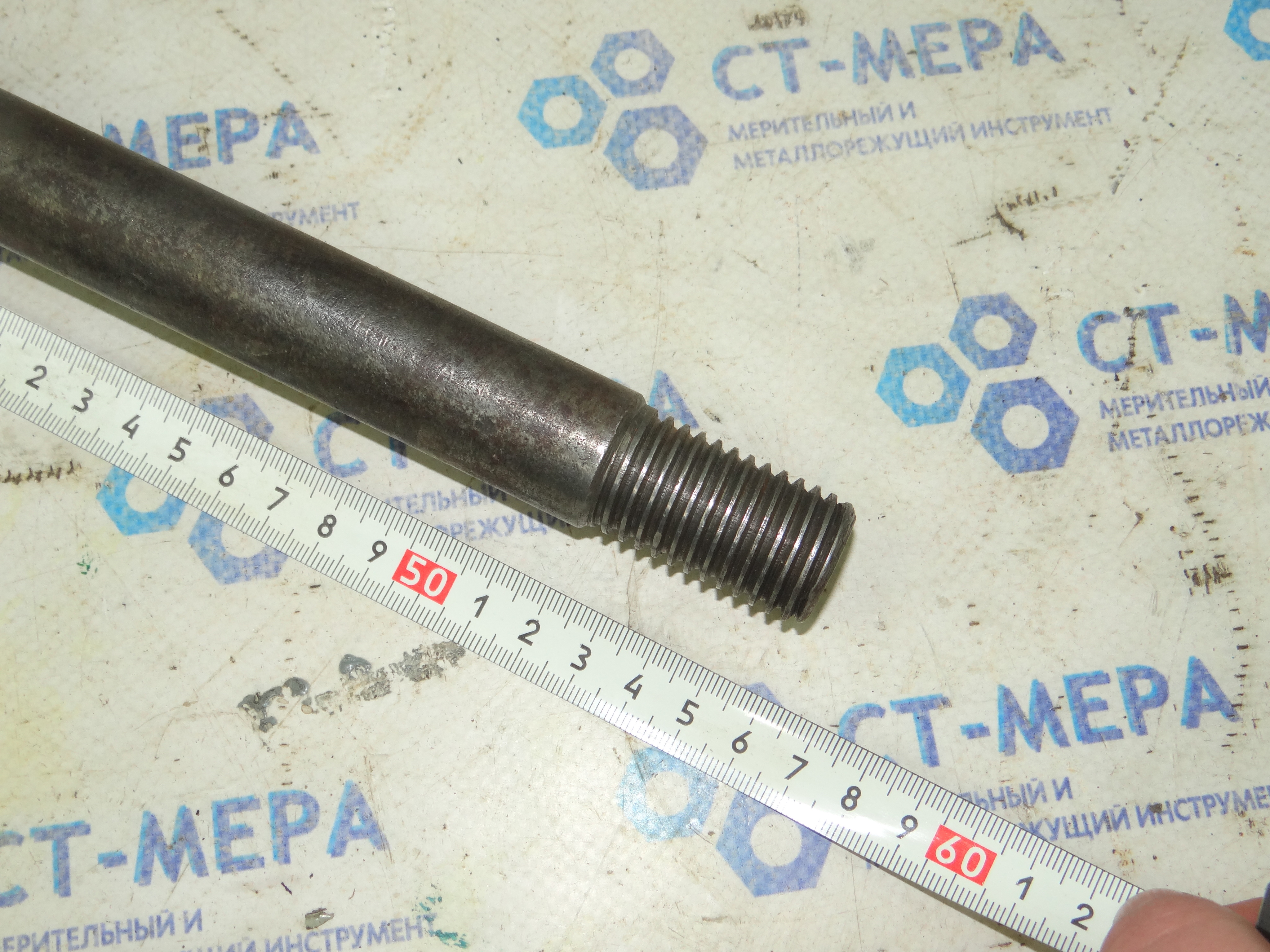

Шомпол (затяжной винт) длиной 560 мм с резьбой М24×3 предназначен для вертикально-фрезерных станков средней серии с конусом шпинделя ISO 50 (7:24 №50).
Такие параметры наиболее характерны для популярных советских станков:
- 6Р12 / 6М12П — это основной «кандидат». В отличие от более тяжелого 6Р13 (где шомпол обычно длиннее, около 630–650 мм), модель 6Р12 имеет более компактную шпиндельную бабку, для которой длина тяги в 560 мм является стандартной.
- 6Н12 — предшественник серии «Р», также использовал аналогичную оснастку.
- ВМ127 (некоторые модификации) — хотя чаще на них идут более длинные винты, при использовании определенных переходников или на ранних версиях встречались шомполы такой длины.
Технические детали

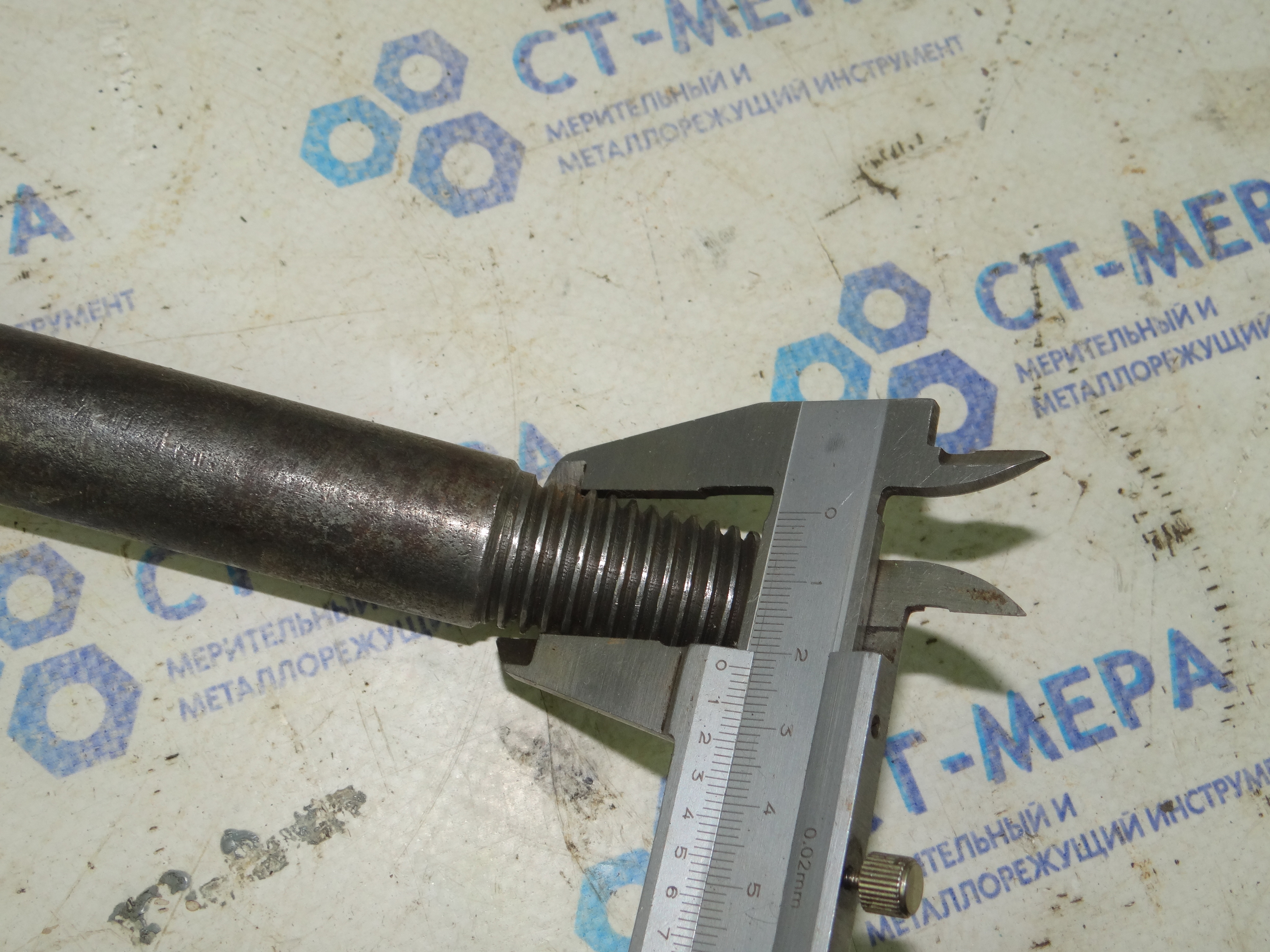

- Резьба М24×3: Это стандарт для инструмента с хвостовиком конус 50. Резьба с шагом 3 мм обеспечивает огромное усилие зажима, необходимое для удержания тяжелых фрез.

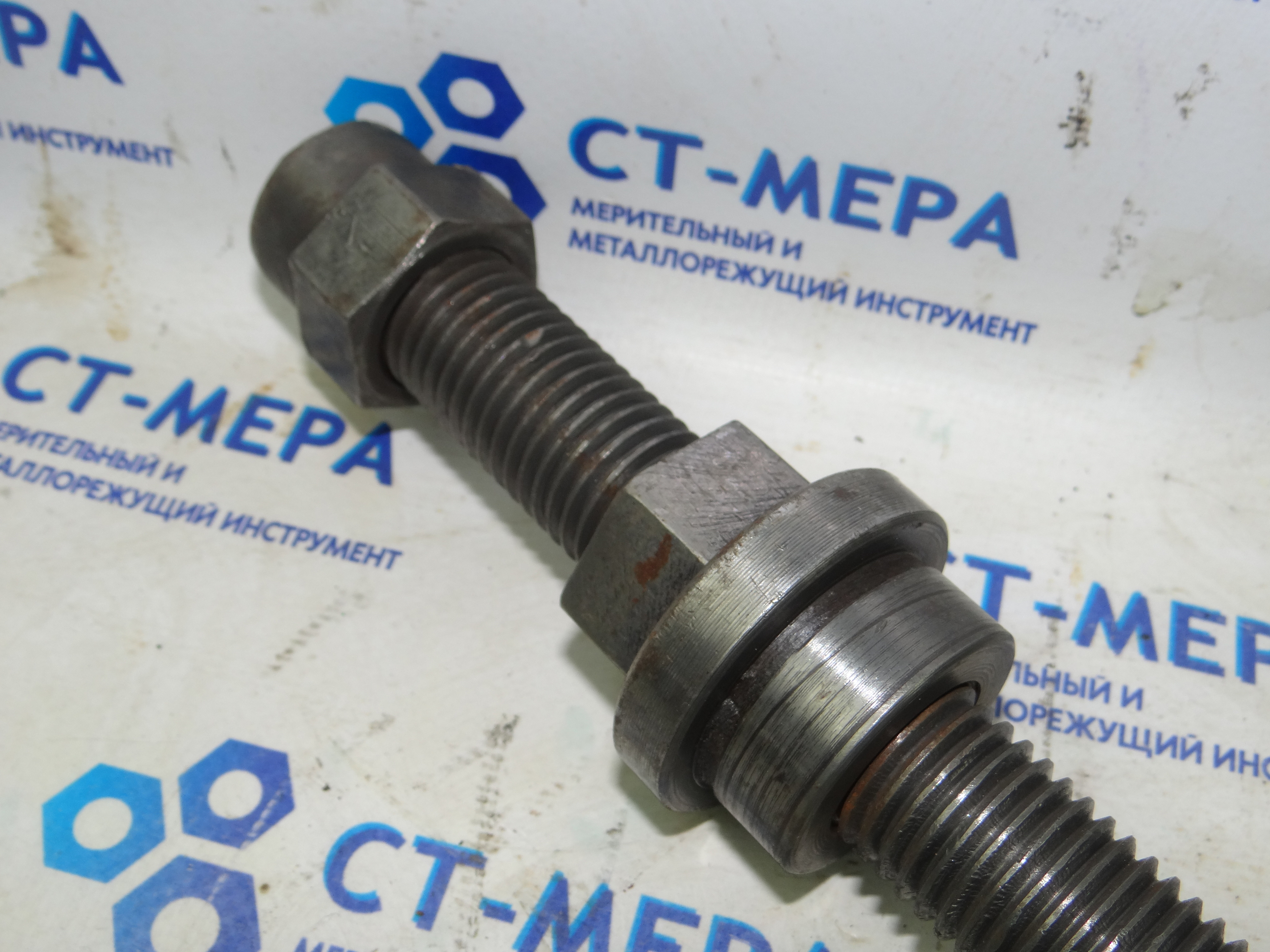

- Назначение: Винт проходит сквозь полый шпиндель сверху вниз. Снизу он вкручивается в оправку инструмента, а сверху затягивается гайкой или имеет собственную головку под ключ, притягивая конус в гнездо
