Описание

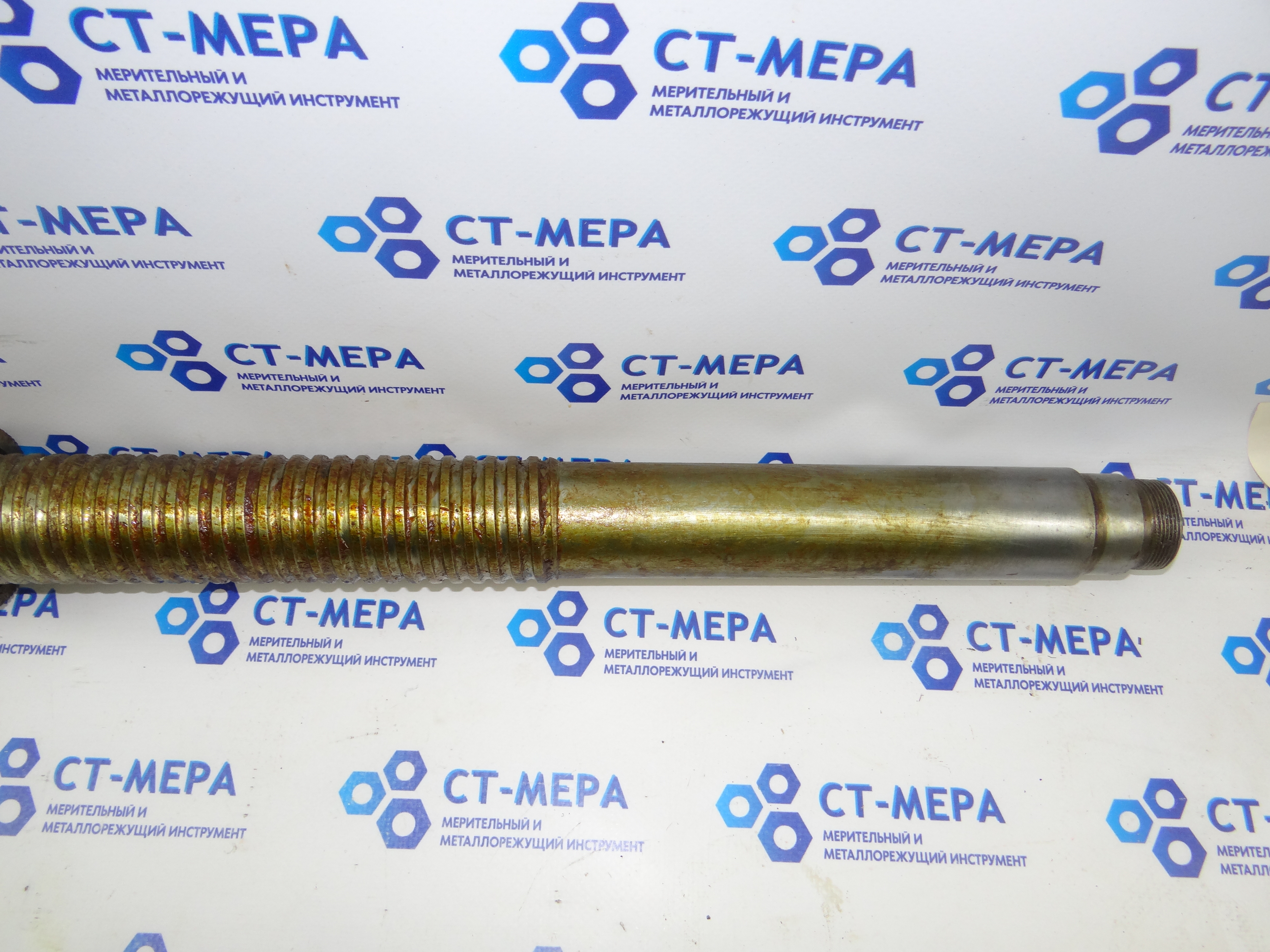

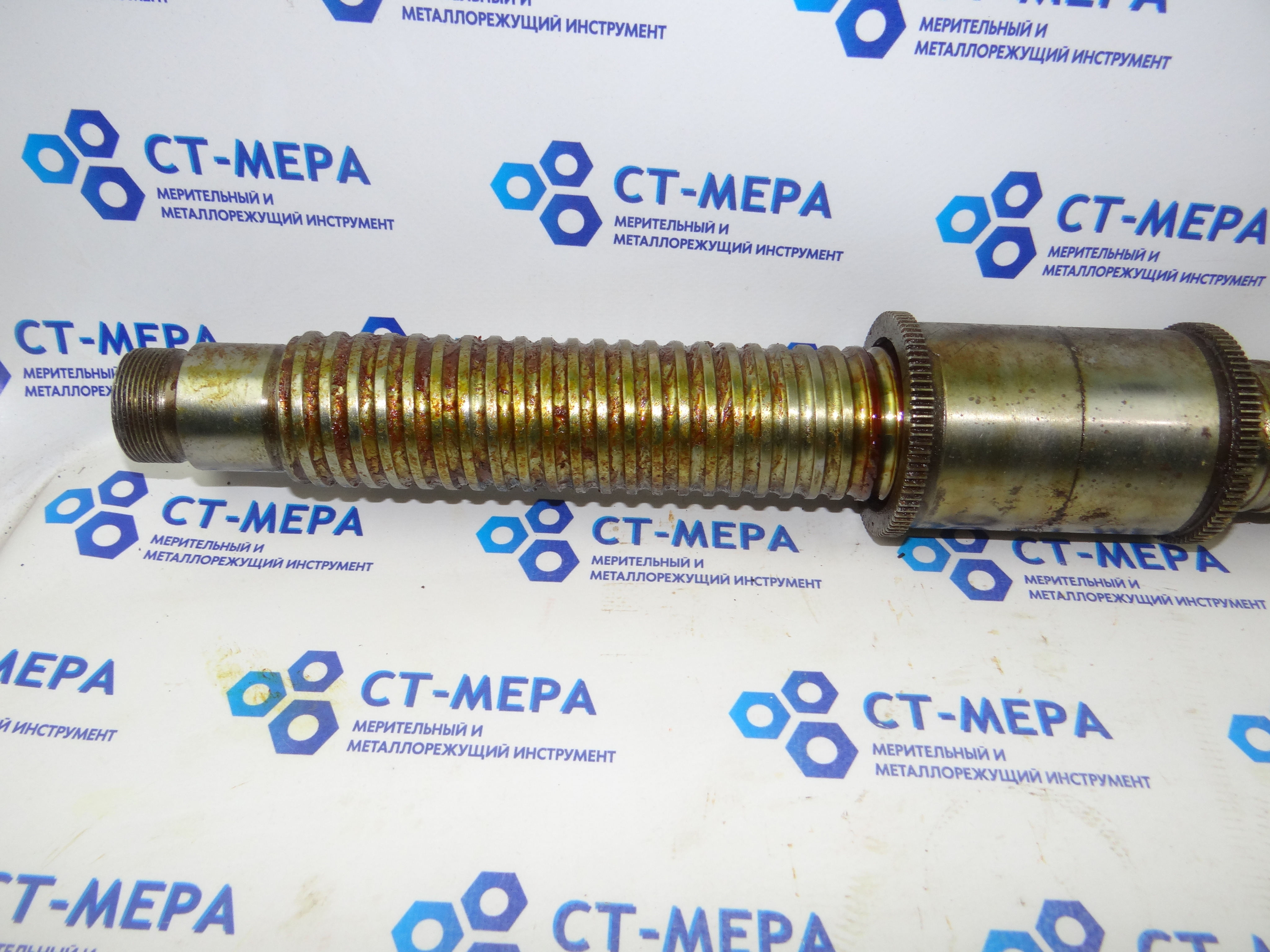

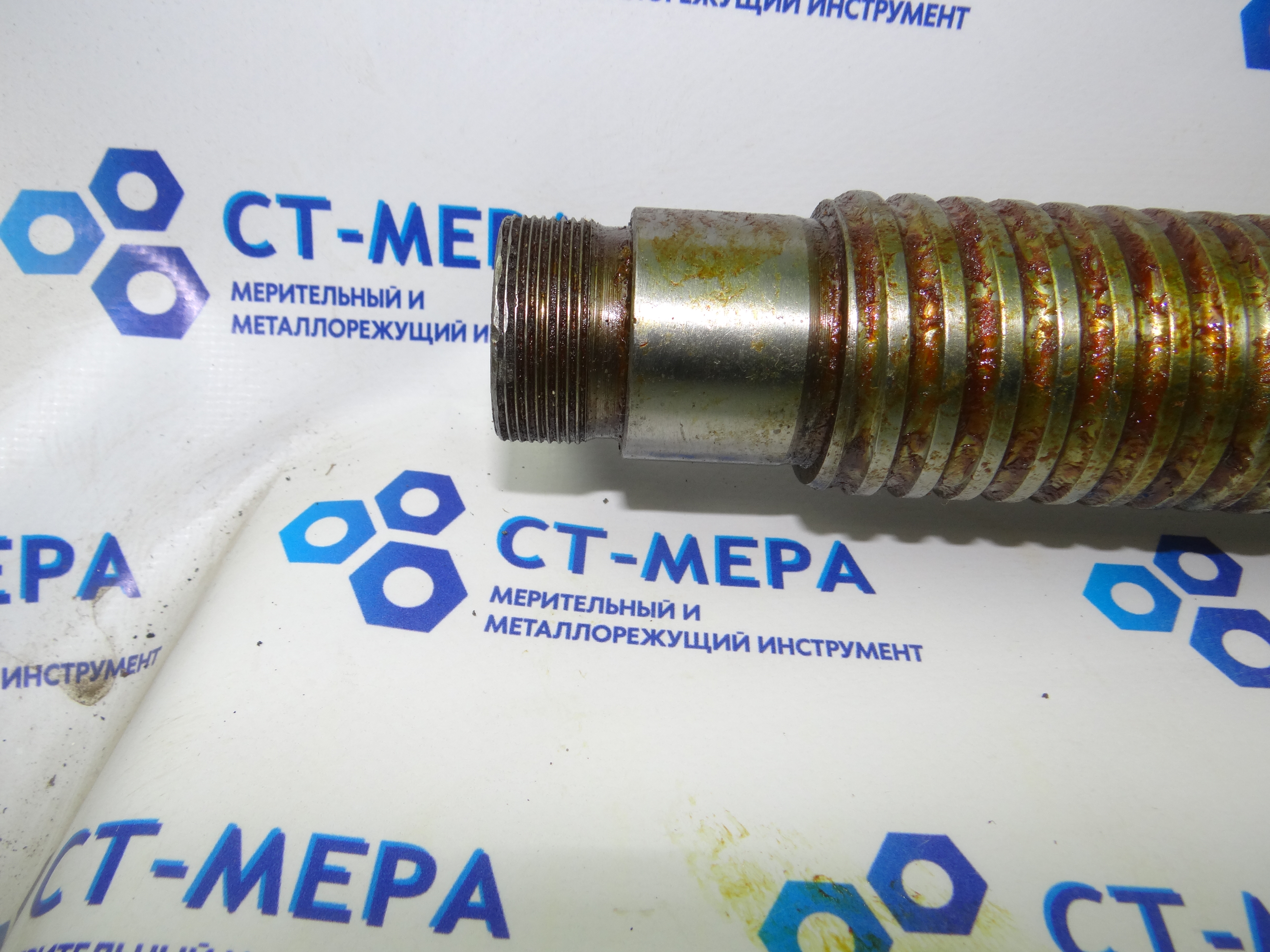

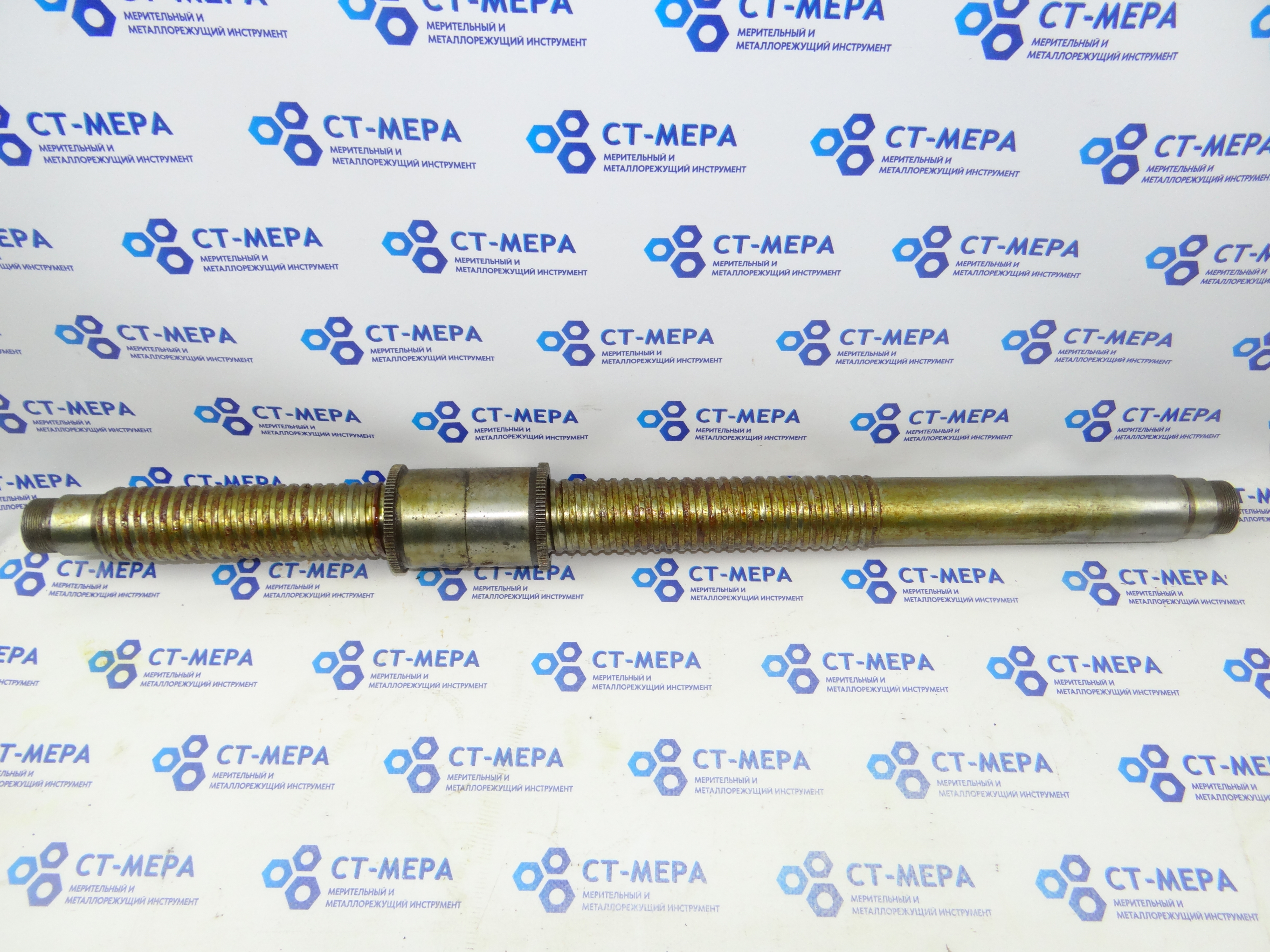

ШВП — шарико-винтовая передача — механизм, который позволяет преобразовывать вращательное движение винта в линейное движение гайки. Основное отличие ШВП от обычных винтовых передач — взаимодействие винта и гайки происходит через промежуточные тела качения (шарики), что обеспечивает минимальное трение и высокий КПД работы.

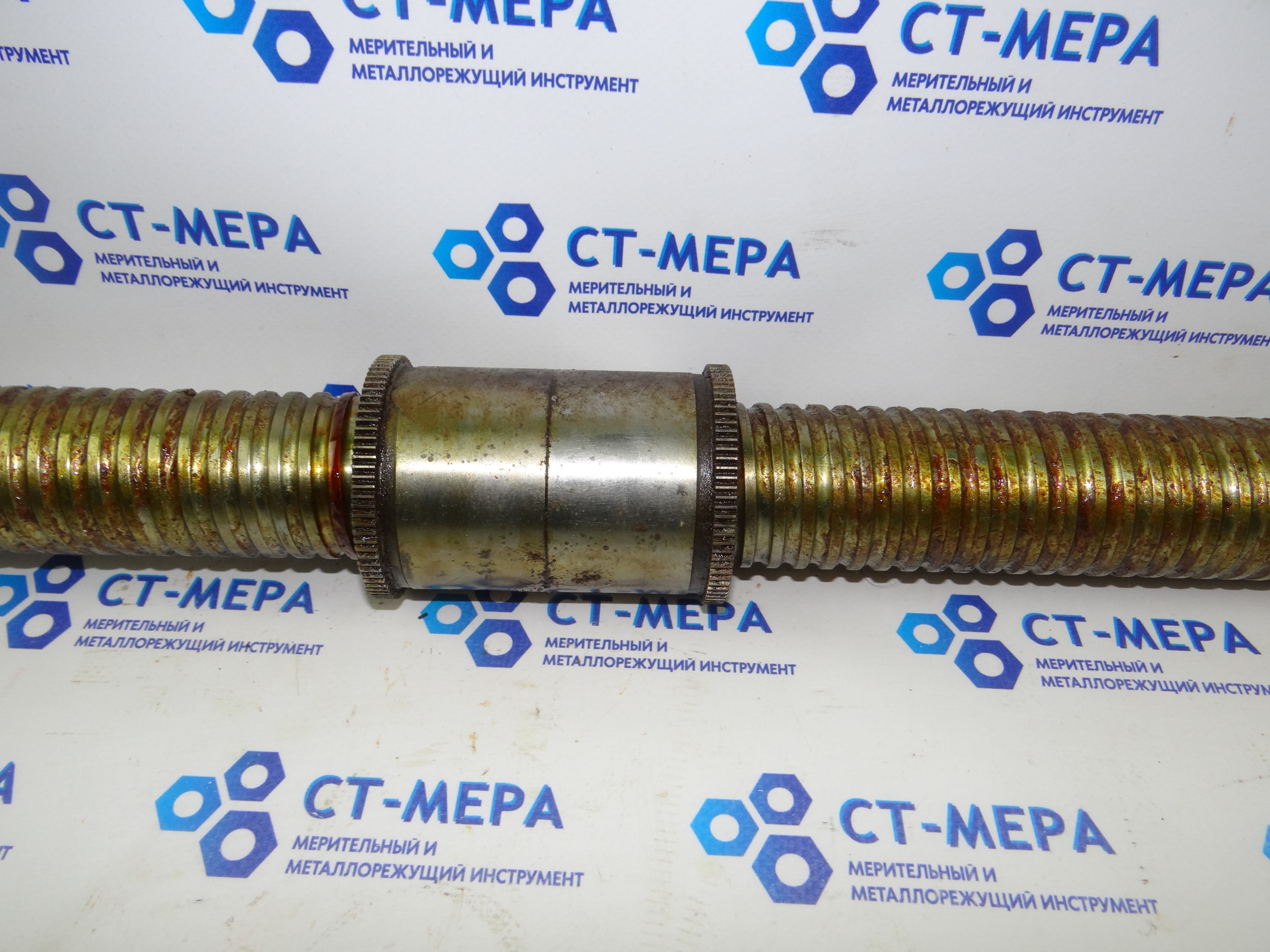

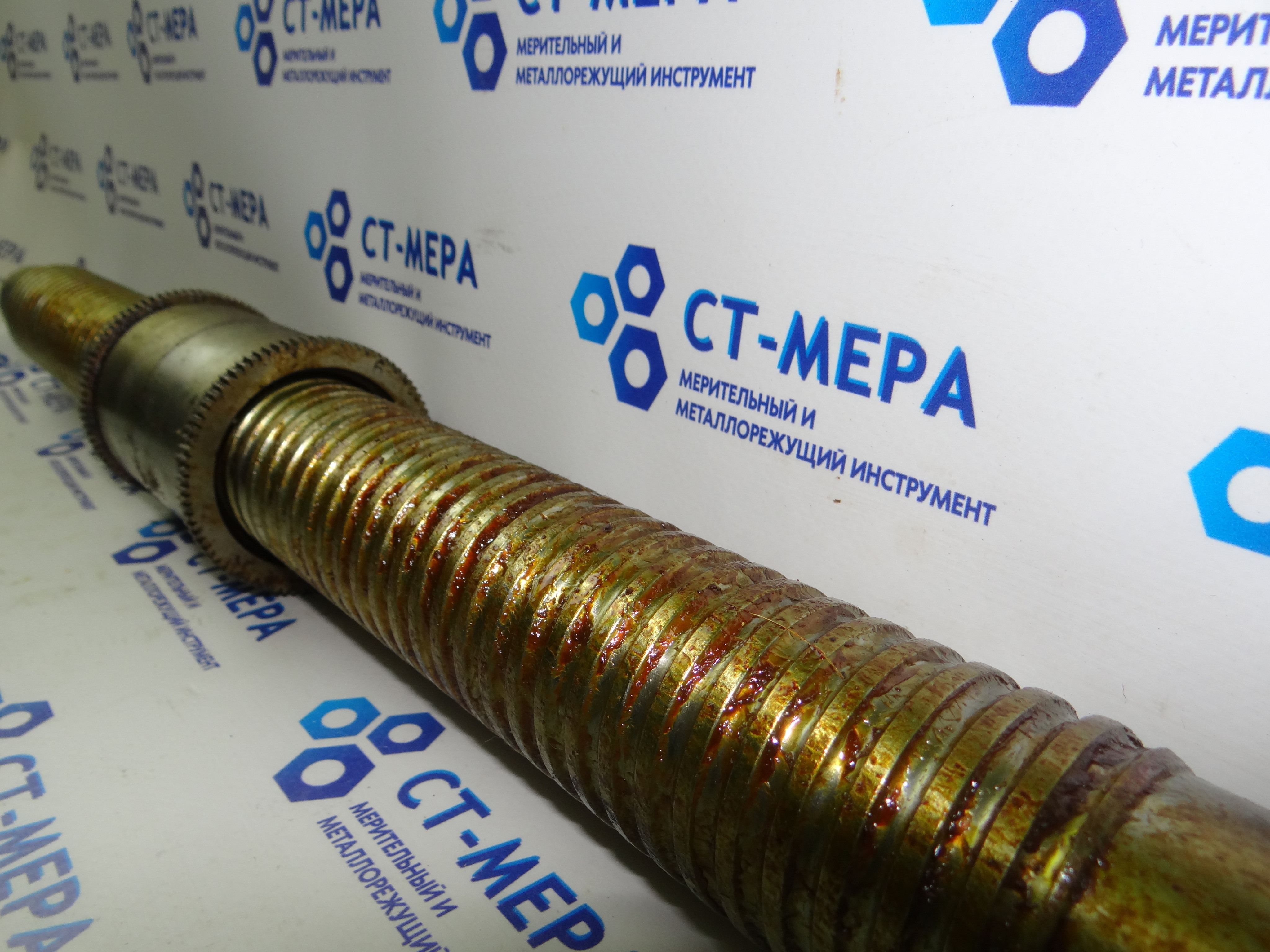

Конструкция
ШВП состоит из:
- Винта с винтовыми канавками криволинейного профиля.
- Гайки с соответствующими канавками.
- Шариков, которые катятся по дорожкам качения.
- Каналов рециркуляции шариков, которые обеспечивают их возврат в исходное положение после прохождения одного витка.
Число рабочих витков в ШВП обычно составляет от 1 до 6, при этом большее количество витков применяется в сильно нагруженных передачах.
Принцип работы
При вращении винта шарики перекатываются по дорожкам качения, преобразуя вращательное движение в поступательное перемещение гайки вдоль оси винта. Затем шарики выходят из резьбы через перепускной канал (канал возврата), возвращаясь в начальное положение.
Виды
Некоторые виды ШВП:
- С зазором (транспортные) — имеют низкую точность из-за осевого люфта, используются в оборудовании, где движение выполняется с минимальным сопротивлением. Например, в плоскошлифовальных стационарных станках или в технике для деревообработки.
- С натягом (прецизионные) — обеспечивают улучшенную точность позиционирования и перемещения, позволяют предотвратить «мёртвый» ход. Используются в высокоточных агрегатах: в робототехнике, станках с числовым программным управлением.
По способу изготовления ШВП делятся на катанные и шлифованные:
- Катанные — получают методом холодной прокатки, резьба выдавливается валками на поверхности винта.
- Шлифованные — винтовые канавки подвергаются закаливанию и многоступенчатой шлифовке, что позволяет использовать их в высокоточном оборудовании.
Применение
ШВП используются в различных областях, где требуется точное и плавное линейное перемещение. Например:
- Машиностроение — для точного позиционирования инструментов и деталей в станках с ЧПУ.
- Робототехника — обеспечивает точные движения манипуляторов, автоматизированных систем и модулей.
- Медицинская техника — для плавного движения элементов, инструментов и датчиков.
