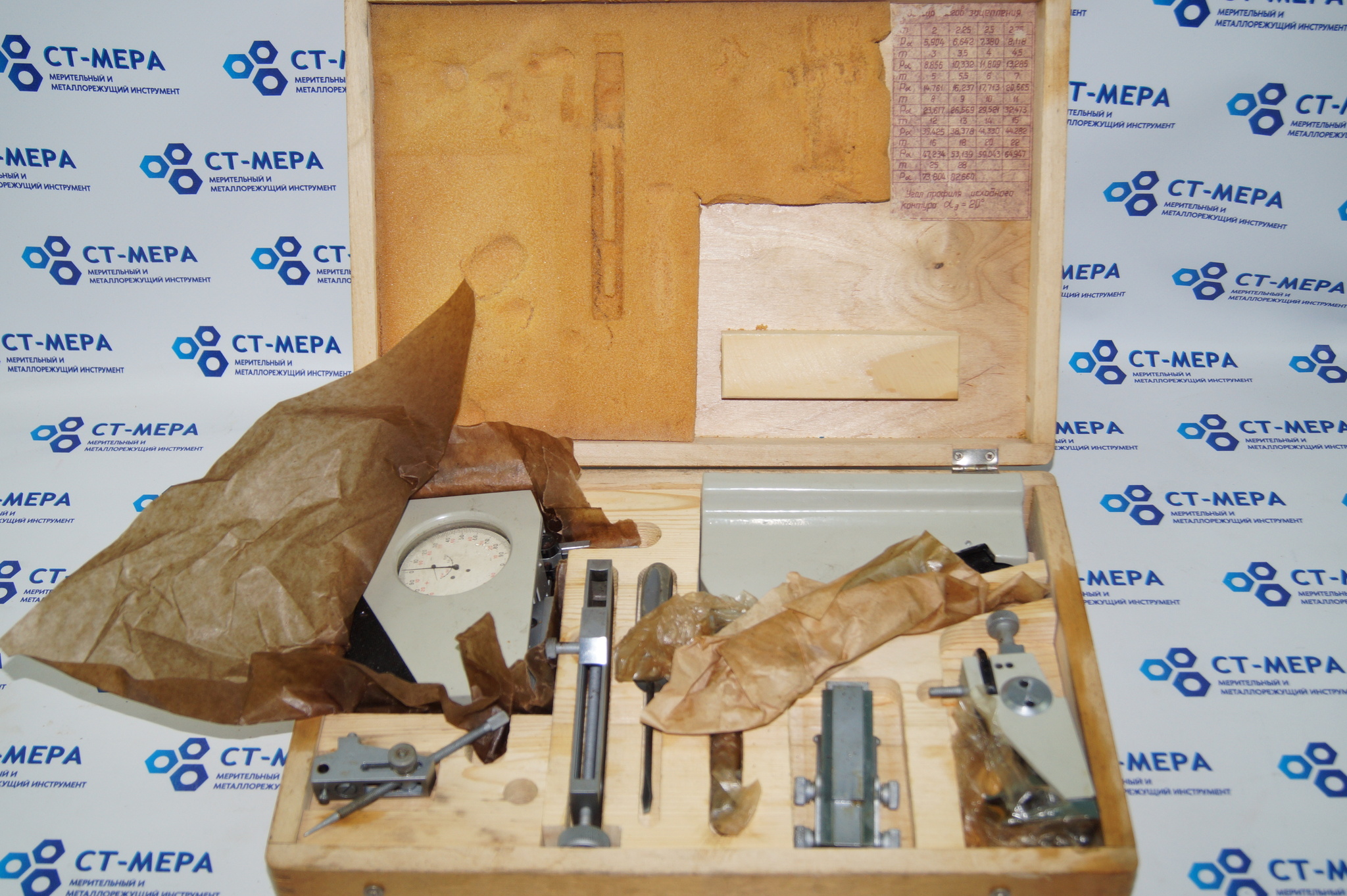

Шагомер БВ-5070 m2-28 ГОСТ 5368-73

Шагомер БВ-5070 предназначен для контроля основного шага цилиндрических зубчатых колёс (прямозубых и косозубых) 2-го, 3-го и 4-го классов точности. Применяется в цеховых и лабораторных условиях на предприятиях машиностроения.

Некоторые технические характеристики шагомера БВ-5070:

• диапазон модулей по шагу зацепления: 2–28 мм;
• диапазон модулей по разности шагов: 2–30 мм;
• цена деления отсчётного устройства: 0,001 мм;
• диапазон показаний по шкале: ±0,5 мм;
• измерительное усилие шагомеров: 1,5–3,5 Н;
• погрешность шага зацепления: ±0,006; ±0,012 мм;
• погрешность разности шагов: ±0,007; ±0,018 мм.

Шагомер БВ-5070 изготовляется двух размеров: для модулей 2–10 мм и для модулей 8–20 мм.
