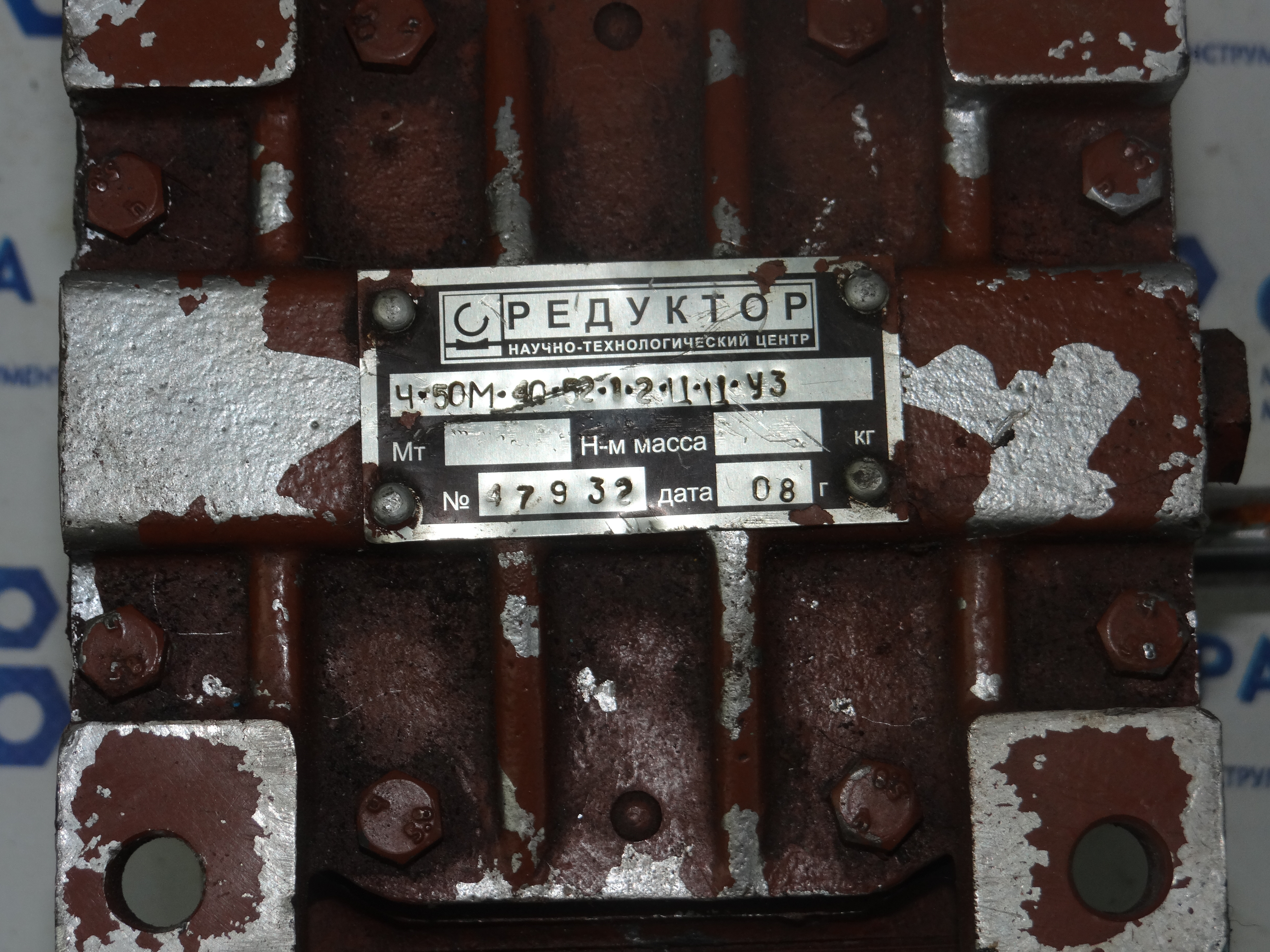

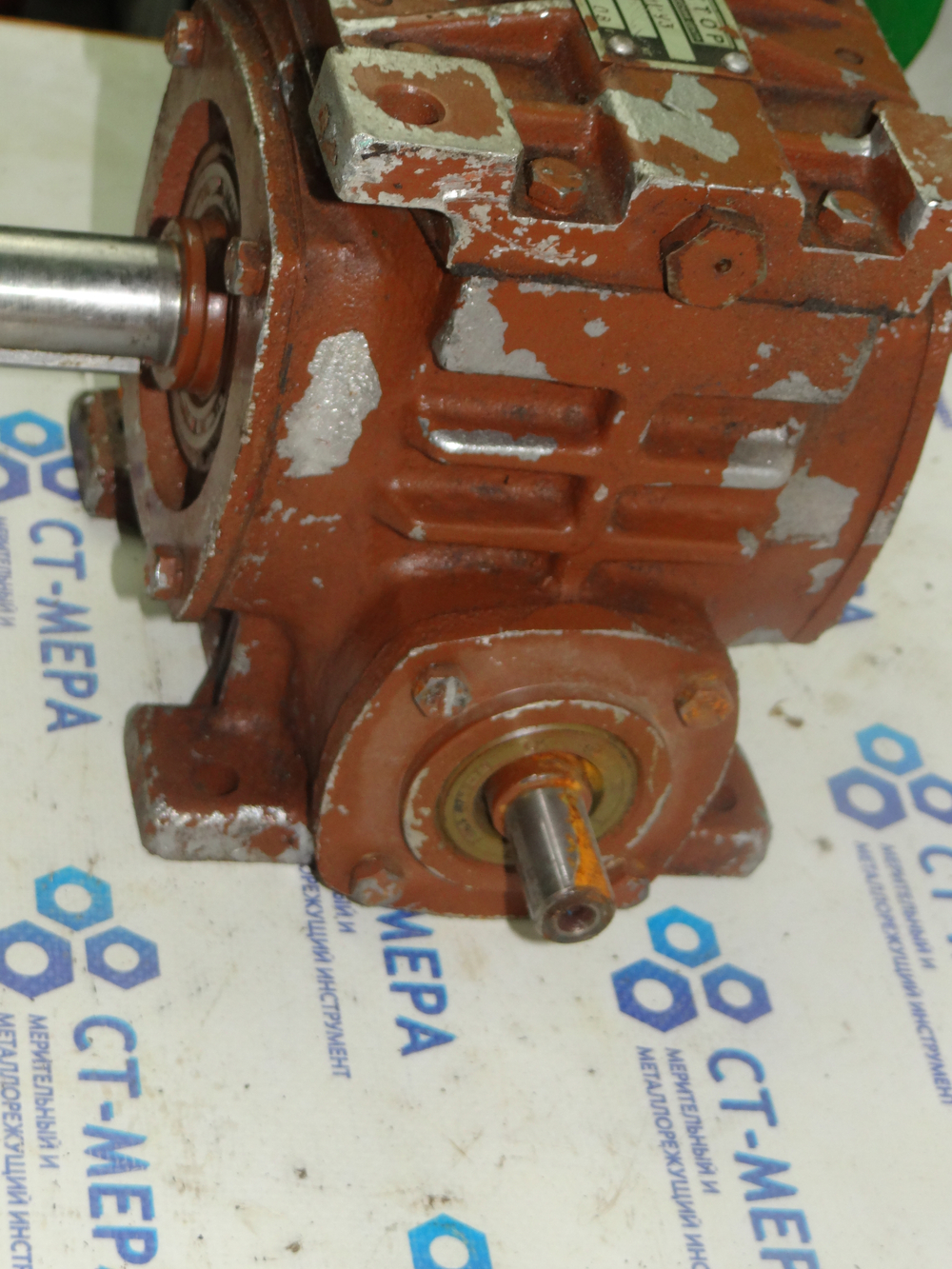

«Ч» — серия (тип) редуктора: червячный одноступенчатый. Червячные редукторы преобразуют угловую скорость и крутящий момент за счёт взаимодействия червяка и червячного колеса.
-
«50М» — типоразмер (межосевое расстояние выходной ступени), где:
-
50 — межосевое расстояние в миллиметрах (основной габаритный параметр, определяющий нагрузочную способность и размеры редуктора);
-
М — модификация или модернизированная версия базовой модели
-
-
«40» — передаточное число (передаточное отношение).
-
«52» — вариант сборки. Указывает на схему расположения валов и монтажных элементов (лап, фланцев). Конкретная схема зависит от производителя и должна быть приведена в каталоге или паспорте изделия. Например, может означать:
-
расположение входного и выходного валов в одной горизонтальной плоскости;
-
определённую ориентацию червячной пары внутри корпуса;
-
наличие или отсутствие дополнительных монтажных поверхностей.
-
-
«1» — вариант расположения червячной пары относительно выходного вала. Определяет пространственную ориентацию механизма внутри корпуса. Например:
-
«1» может означать, что червяк расположен под колесом;
-
другие цифры (2, 3 и т. д.) соответствуют иным схемам (червяк над колесом, сбоку и т. п.).
-
-
«2» — вариант расположения монтажных элементов (лап или фланца) в плоскости. Указывает, как ориентированы крепёжные детали относительно валов. Например:
-
«2» может обозначать симметричное расположение лап относительно оси выходного вала;
-
это влияет на возможность установки редуктора в разных положениях (горизонтально, вертикально) и на способ крепления к раме или фундаменту.
-
