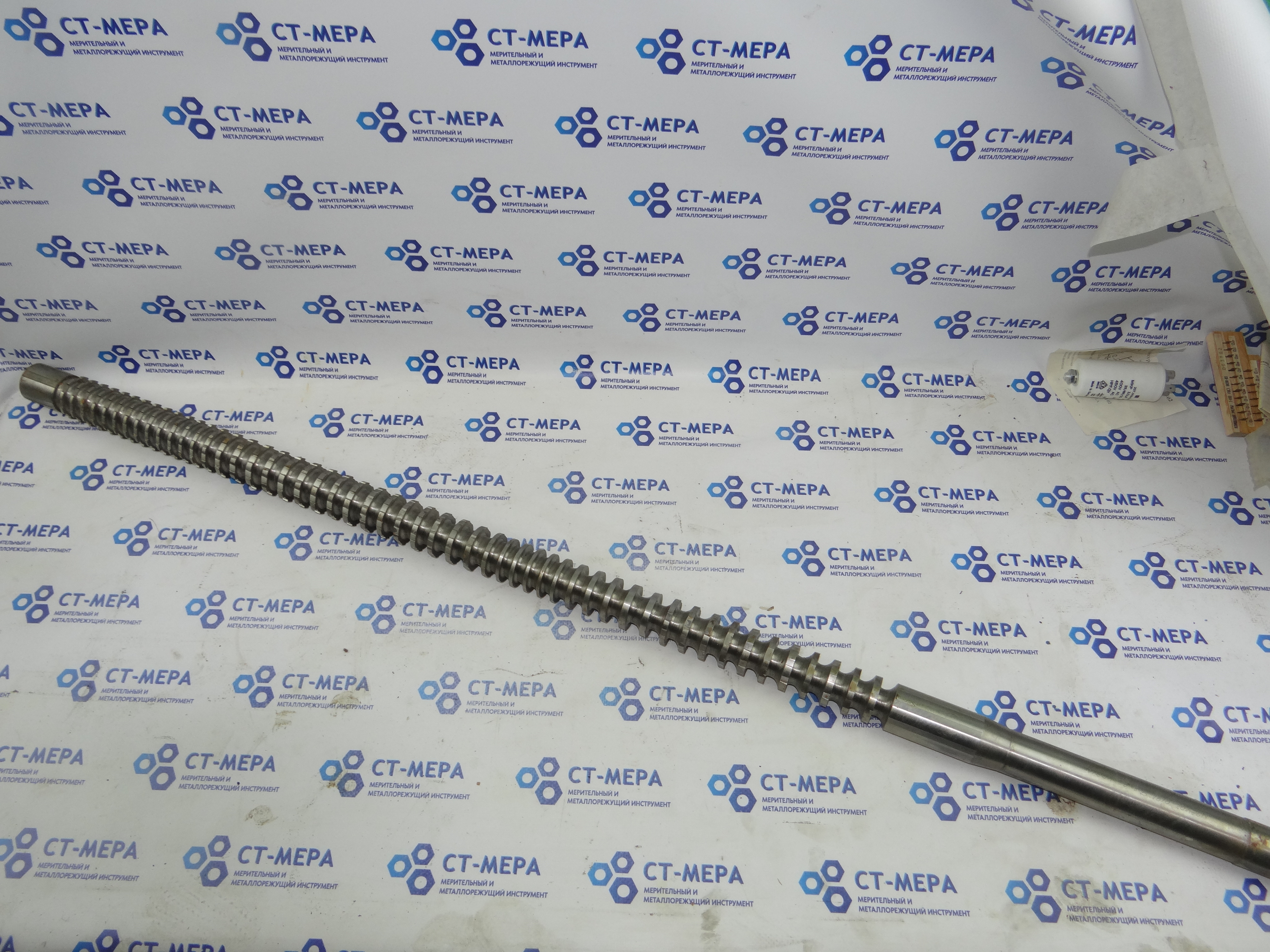

Протяжка шлицевая 8х36х40 2402-0191 Р18

Расшифровка параметров

1. 8 — число шлицев (зубьев) на обрабатываемом отверстии. Инструмент формирует или калибрует 8 шлицев в заготовке.

2. 36 — внутренний диаметр шлицевого отверстия в мм (по впадинам зубьев). Это минимальный диаметр окружности, вписанной во впадины шлицев.

3. 40 — наружный диаметр шлицевого отверстия в мм (по вершинам зубьев). Это максимальный диаметр окружности, описанной вокруг вершин шлицев.

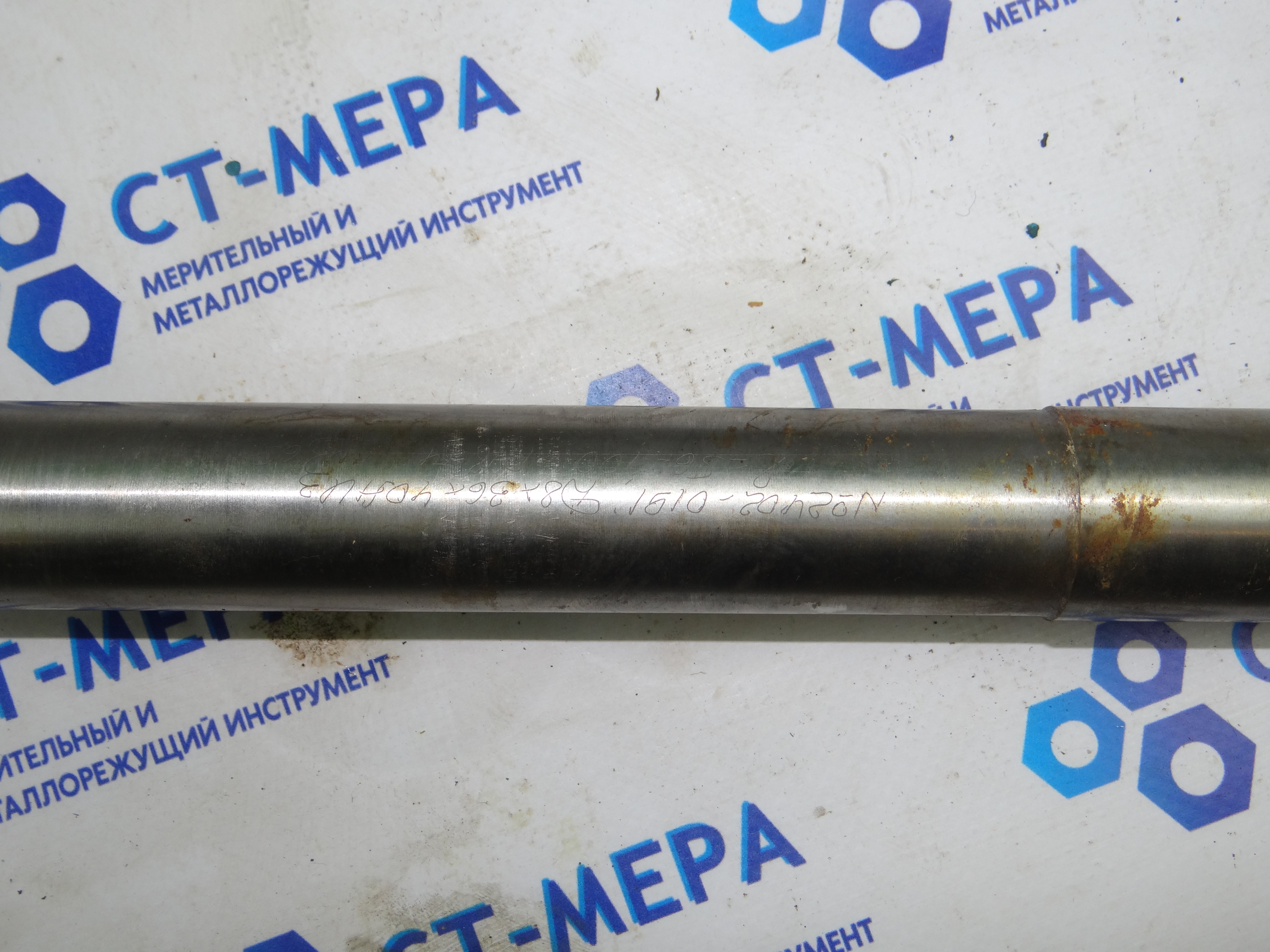

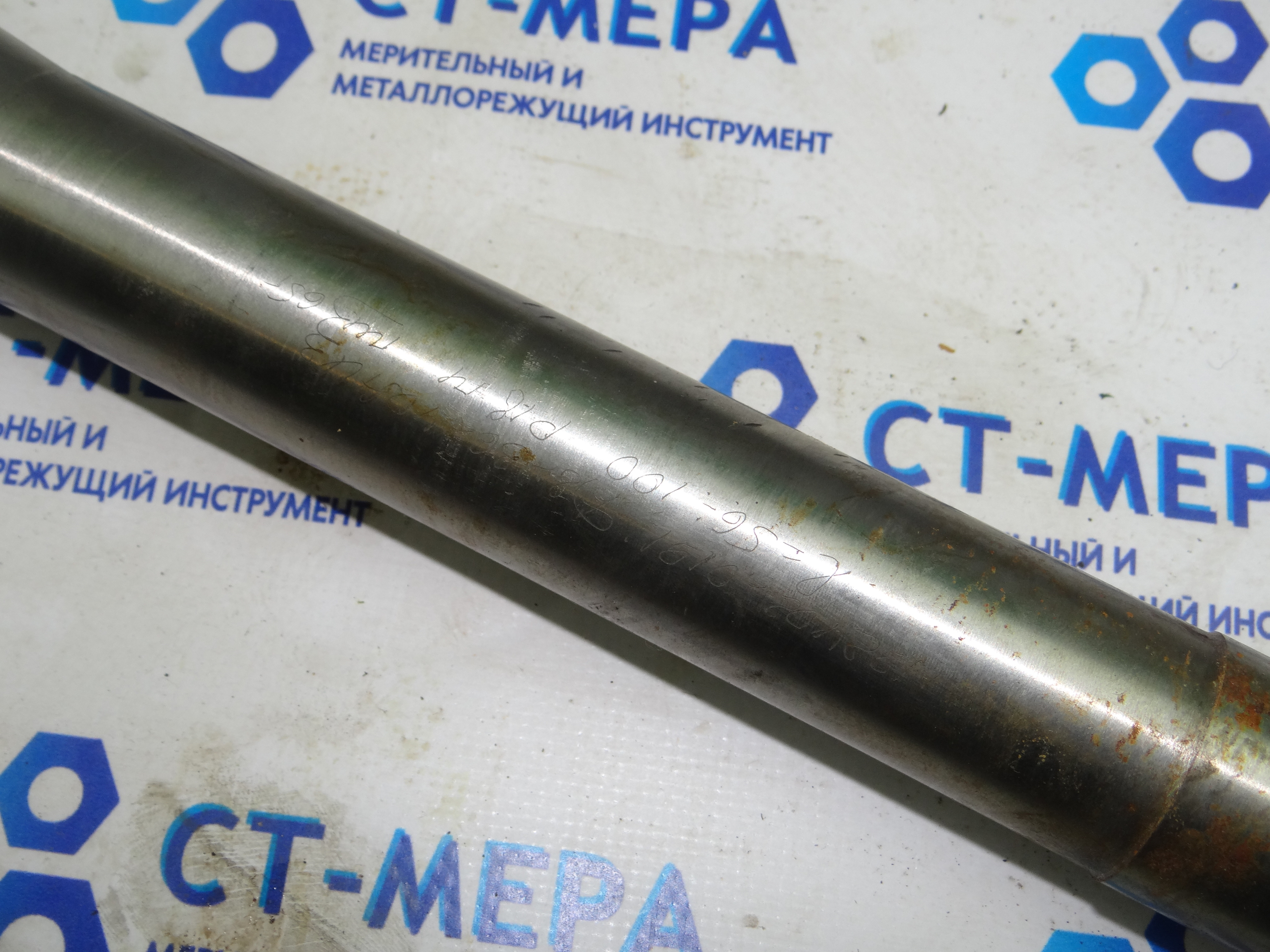

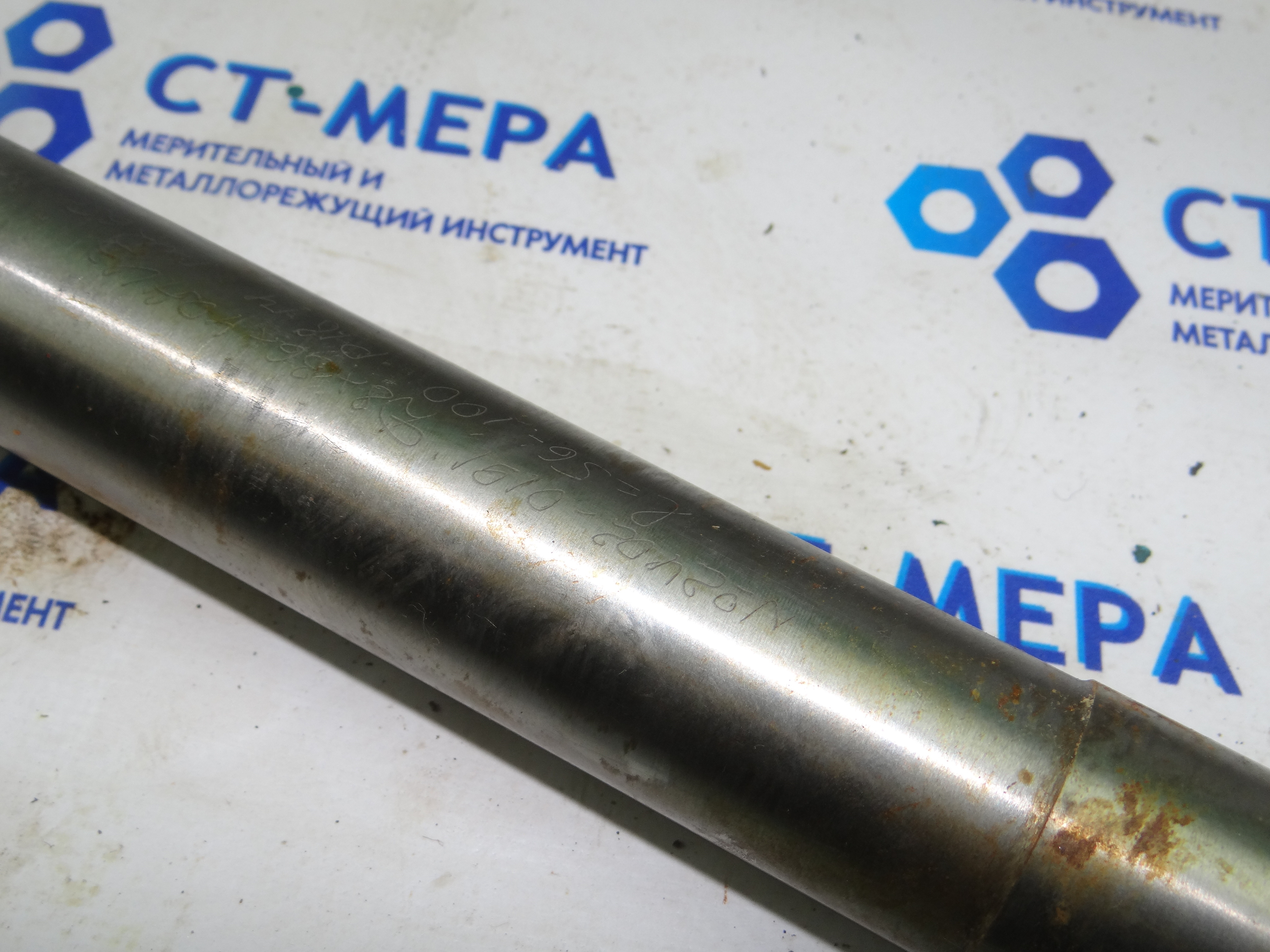

4. 2402-0191 — номер модели (артикул) протяжки по нормативной документации

5. Р18 — марка быстрорежущей стали, из которой изготовлена протяжка:

   • Р — обозначение быстрорежущих сталей (от англ. rapid);

   • 18 — содержание вольфрама около 18 %, что обеспечивает высокую красностойкость и износостойкость при нагреве в процессе резания.

Назначение и особенности

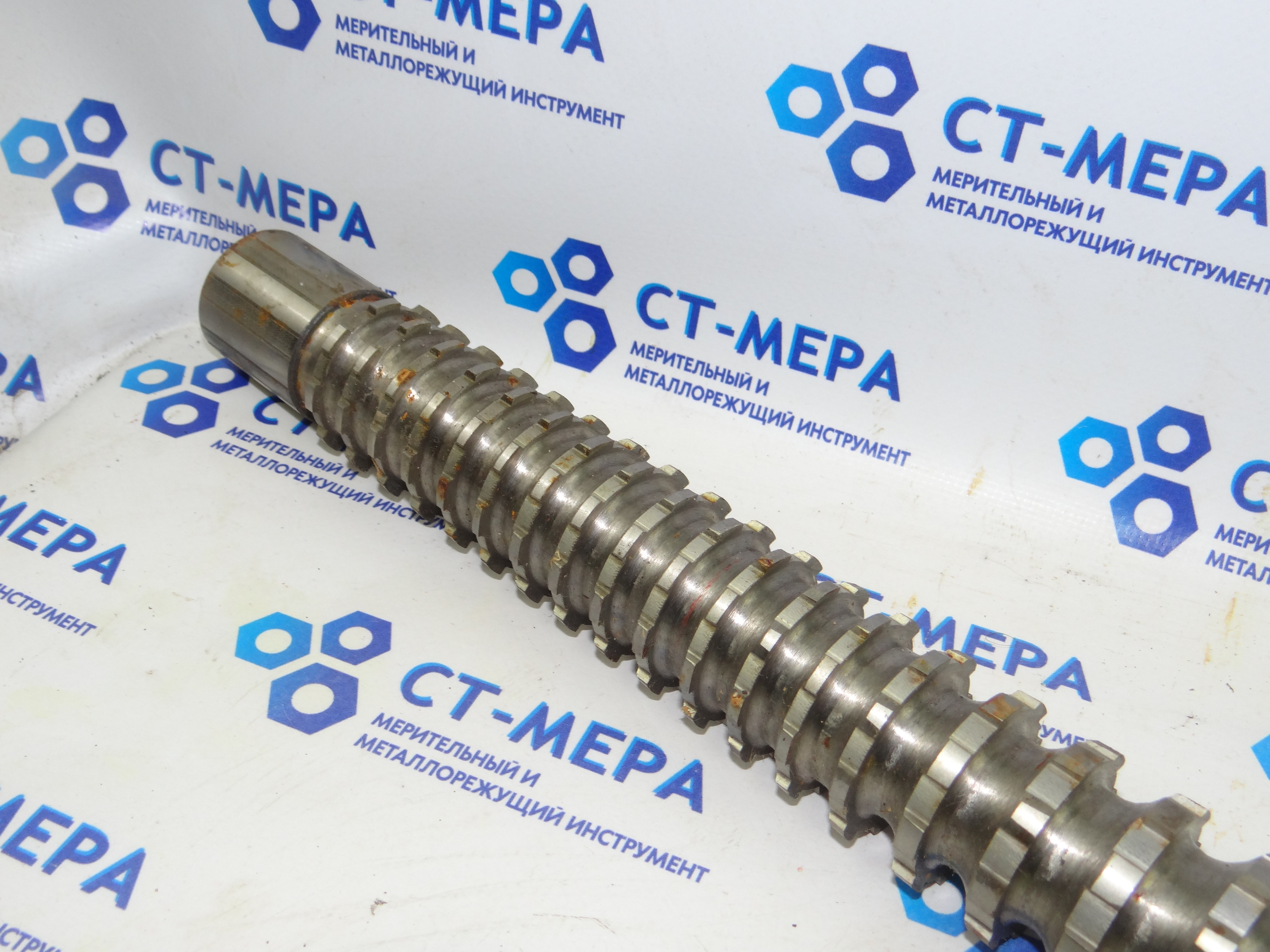

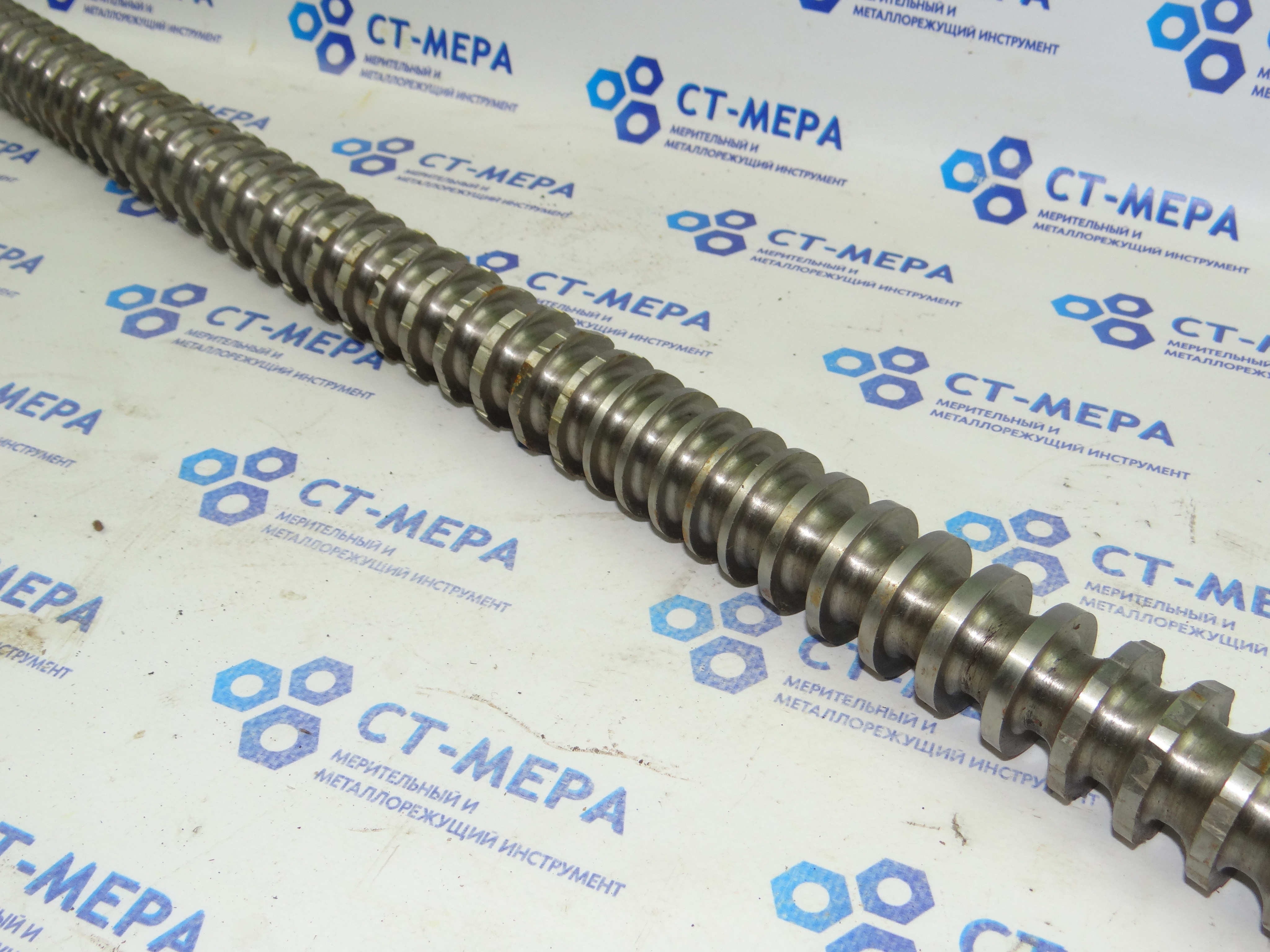

Шлицевая протяжка — это многозубый режущий инструмент для высокопроизводительной обработки шлицевых отверстий. Её работа строится так:

• Протяжка протягивается через предварительно подготовленное (сверлёное или расточенное) отверстие.

• Каждый последующий зуб выше предыдущего на величину подачи на зуб (обычно $0,02–0,1$ мм).

• Зубья последовательно срезают тонкий слой металла, формируя точный профиль шлицев за один проход.

• Режущая кромка каждого зуба очерчена дугой окружности, соответствующей профилю шлицев.

Ключевые особенности модели 8×36×40:

• Обрабатывает отверстия с 8 прямыми шлицами (наиболее распространённый тип).

• Формирует шлицевое соединение с параметрами:

  • внутренний диаметр Dвнутр​=36 мм;

  • наружный диаметр Dнаруж​=40 мм;

  • ширина шлица и допуски определяются стандартом (например, ГОСТ 1139-80).

• Обеспечивает высокую точность (6–9 квалитет) и чистоту поверхности (Ra 0,8–2,5 мкм).

• Применяется для обработки валов, втулок, ступиц в машиностроении, станкостроении, автопроме.

Материал Р18 гарантирует:

• сохранение режущих свойств при температурах до 600–620∘C;

• стойкость к истиранию при обработке конструкционных и легированных сталей;

• возможность переточки при износе.

Где применяется

Протяжка используется на протяжных станках (горизонтальных или вертикальных) для:

• изготовления шлицевых втулок под посадку валов;

• калибровки отверстий после сверления/растачивания;

• восстановления изношенных шлицевых соединений;

• серийного производства деталей с высокой точностью шлицев.
