Описание

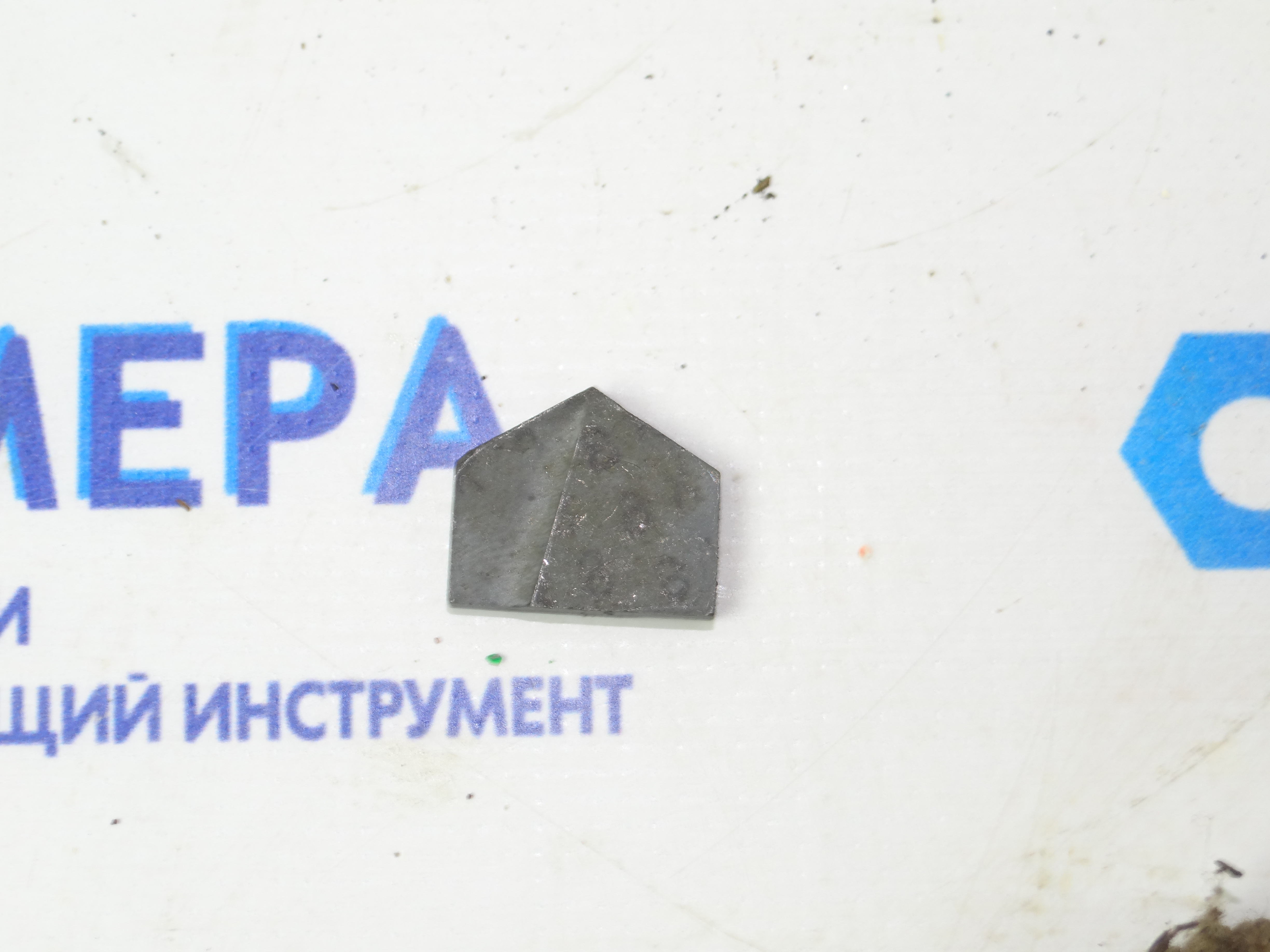

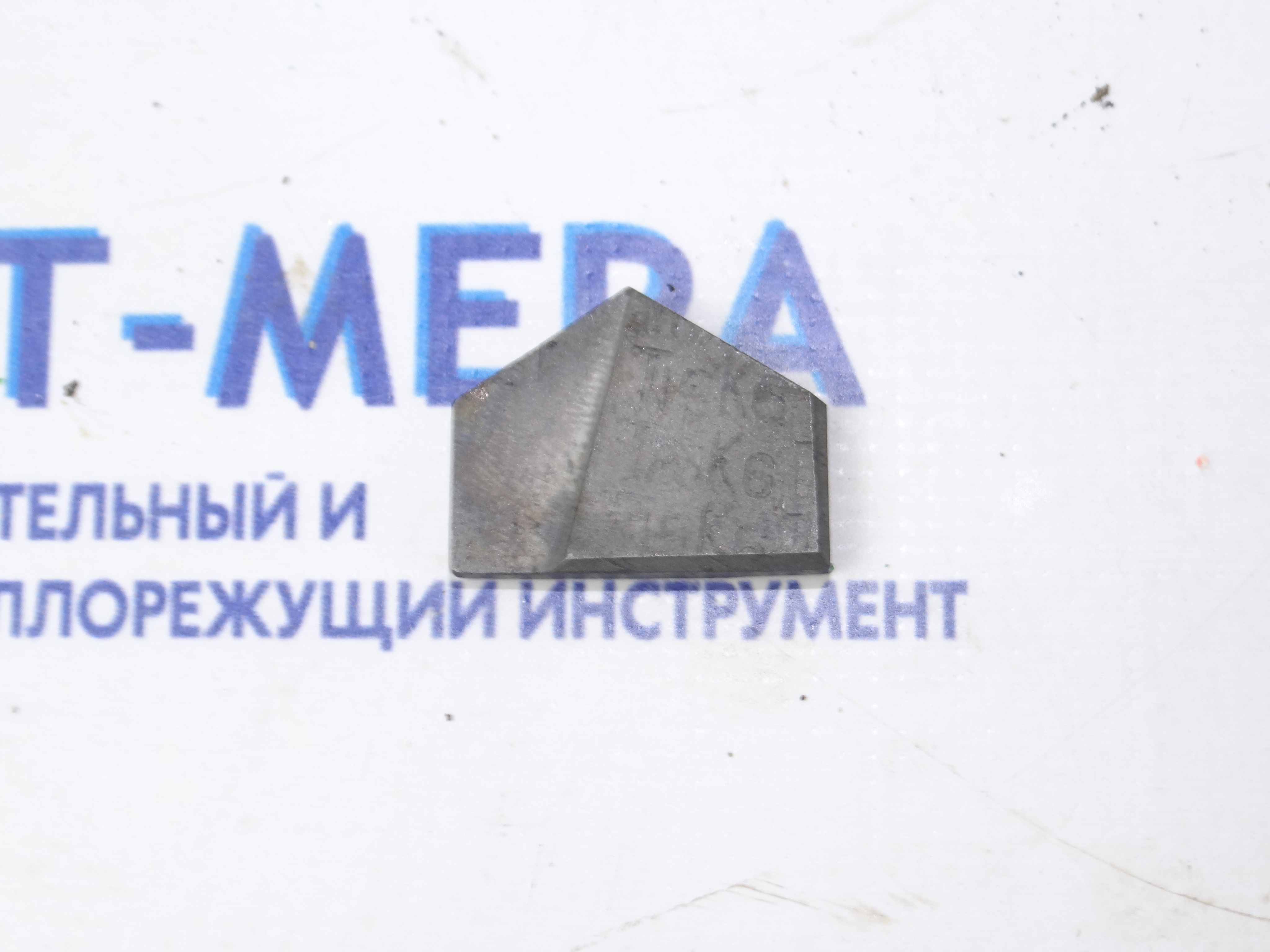

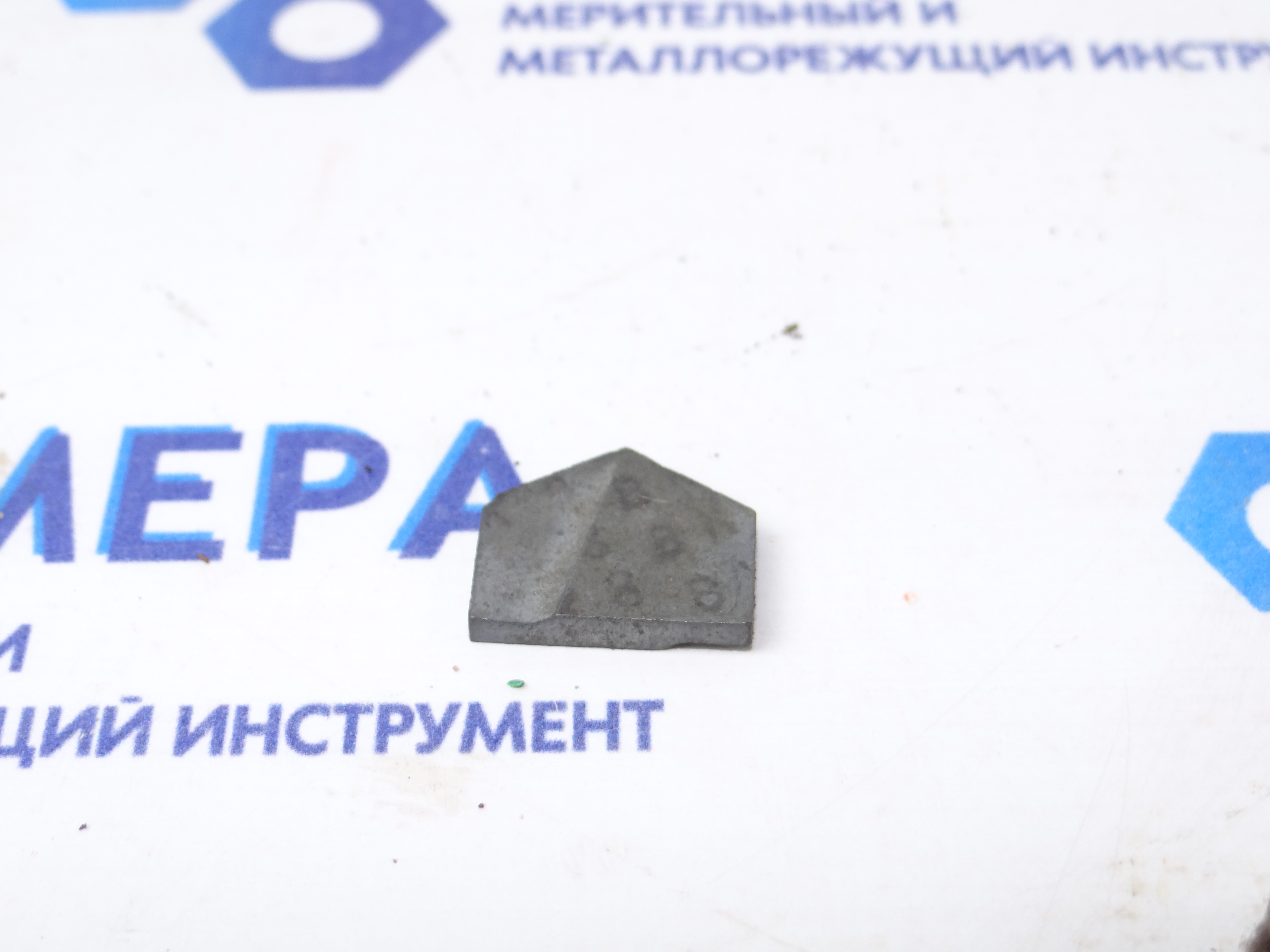

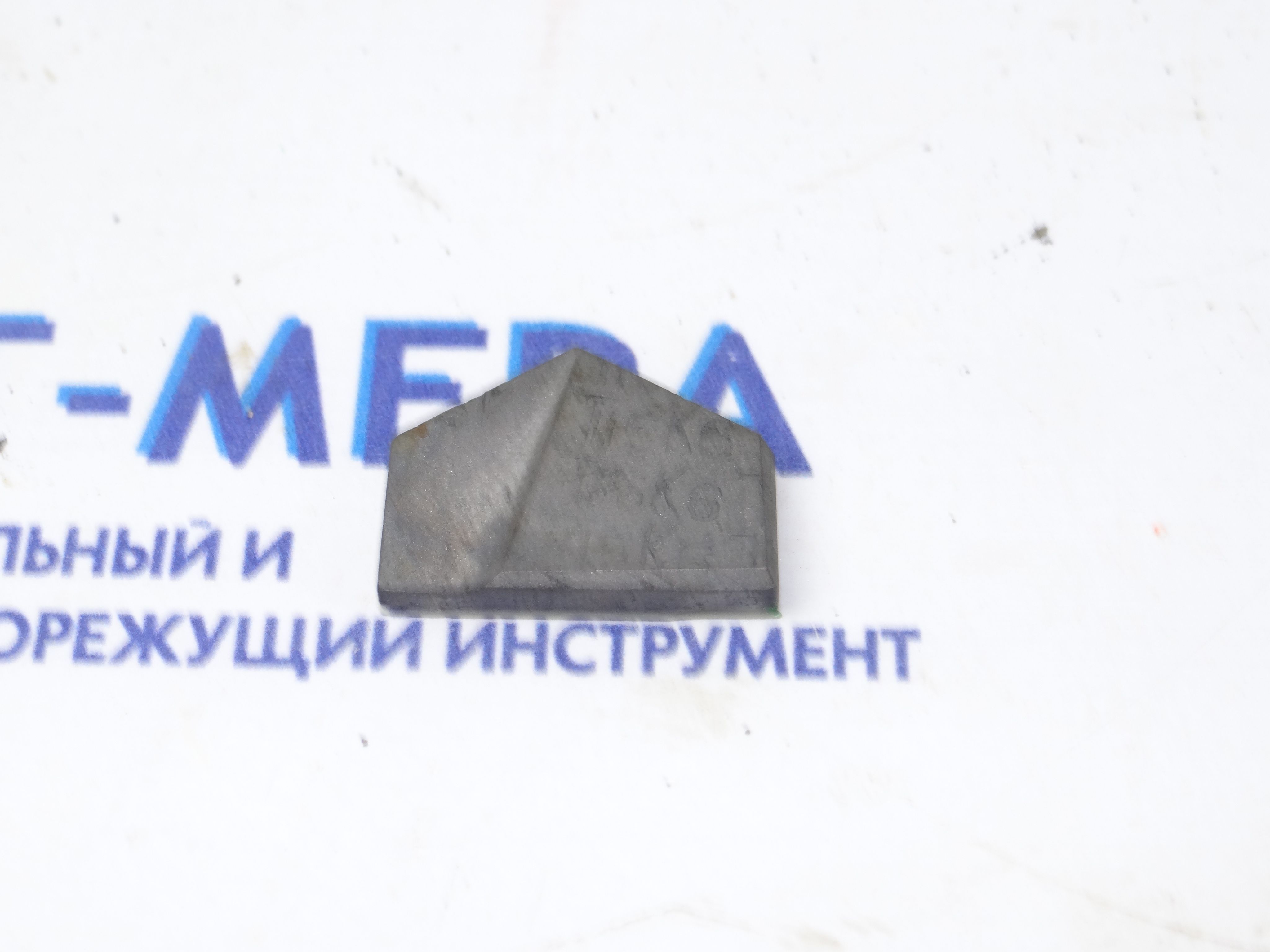

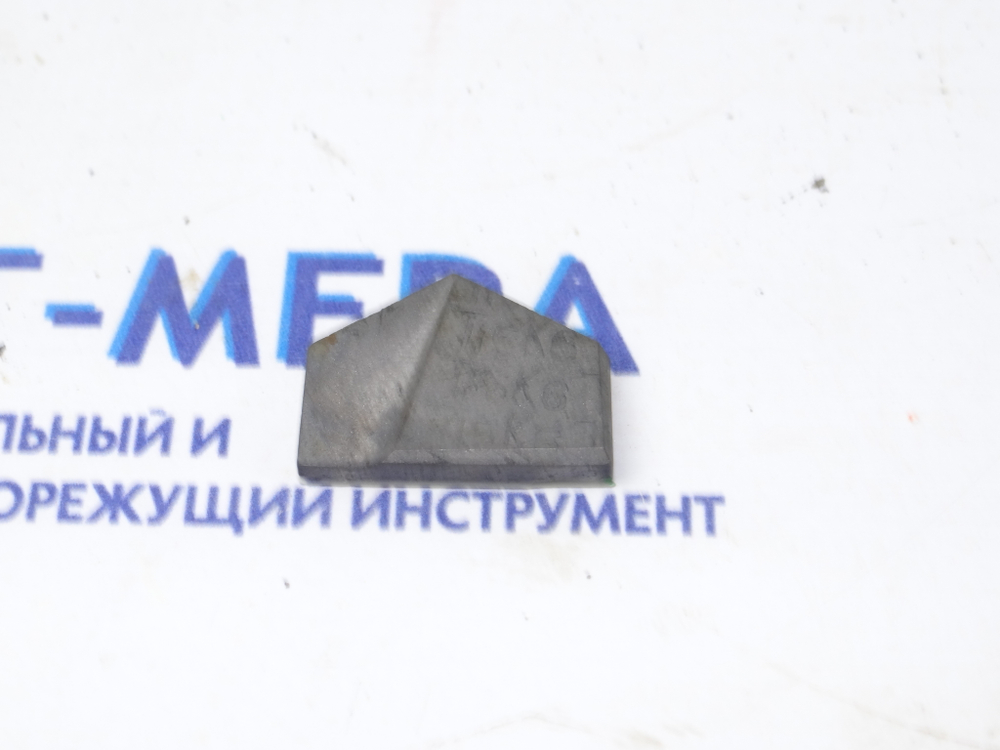

Напайная твердосплавная пластина — это элемент режущего инструмента, который состоит из твердосплавного материала, напаянного на основу из стали или другого прочного материала. Такие пластины прочно крепятся к державке инструмента и по мере затупления повторно затачиваются.
Параметры напаиваемых пластин регламентирует ГОСТ 25395-90.
Виды
Некоторые типы напайных твердосплавных пластин:
- Тип 20 — прямоугольная форма с чётко установленными размерами (длина, ширина, толщина). Рассчитаны на универсальное применение в резцах, фрезах и других инструментах.
- Тип 06 — форма равнобедренного треугольника с тремя рабочими кромками. Удобны для использования в токарных резцах, позволяют выполнять несколько циклов работы, поворачивая пластину.
- Тип 66 — квадратная форма, предназначены для использования в токарных и фрезерных операциях. Благодаря четырём рабочим кромкам обладают высокой эксплуатационной гибкостью.
Характеристики
Некоторые особенности напайных твердосплавных пластин:
- Высокая твёрдость и износостойкость при высоких температурах.
- Устойчивость к механическим нагрузкам и вибрациям.
- В ряде случаев пластины дополнительно защищают специальным покрытием, например, PVD-покрытия (более тонкие) подходят для острых кромок и чистовой обработки, CVD-покрытия (более толстые) — для высокой износостойкости при черновой обработке и высоких температурах.
Применение
Напайные твердосплавные пластины используют в различных областях, например:
- Токарные работы — обработка заготовок различной формы и размеров, включая внешние и внутренние поверхности.
- Фрезерование — используются в конструкциях фрез для обработки плоскостей и сложных поверхностей.
- Сверление и расточка — применяются в свёрлах и расточных инструментах для получения отверстий.
- Обработка твёрдых материалов — устойчивость к нагрузкам делает пластины незаменимыми при работе с жаропрочными и закалёнными сталями.
Правила эксплуатации
Некоторые рекомендации по использованию напайных твердосплавных пластин:
- Выбрать правильный тип пластины для конкретного материала и типа обработки. Например, для стали подходят пластины с покрытием CVD или PVD, а для чугуна — без покрытия.
- Установить пластину правильно в державке, надёжно зафиксировать. Проверить, чтобы режущая кромка была расположена под правильным углом. Избегать перекосов и неравномерного затягивания крепёжных элементов.
- Настроить параметры обработки — скорость резания, подача и глубина резания должны соответствовать рекомендациям производителя. Использовать охлаждающую жидкость для снижения температуры и уменьшения износа.
- Регулярно проверять состояние пластины и качество обработки. При появлении вибраций или ухудшении качества поверхности остановить процесс и проверить инструмент.
- Своевременно заменять изношенные пластины — это может привести к повреждению заготовки и инструмента. Регулярно проверять степень износа и заменять пластины по мере необходимости.
Характеристики
Тип товара
Пластины
Бренд
Нет бренда
Тип
Принадлежности для инструментов
Ставка НДС
Без НДС
