Набор угловых призматических мер №4 Кл1

Набор угловых призматических мер №4 кл.1 (ГОСТ 2875-75) предназначен для регулирования и настройки угломерных приборов, измерения углов промышленных изделий, а также для передачи размера единицы плоского угла от первичного эталона рабочим средствам измерения углов.

Некоторые характеристики набора:

• Выполнен из высококачественной инструментальной стали.
• Содержит меры I (с одним рабочим углом со срезанной вершиной), II (с одним рабочим остроугольным углом) и III (с четырьмя рабочими углами) типов.
• Меры могут использоваться как отдельно, так и в блоках с помощью принадлежностей, входящих в комплект набора.
• Предел допускаемых отклонений рабочих углов 1 класса от номинального значения: ±10°.
• Твердость измерительных поверхностей угловых мер: не менее HRC 61.

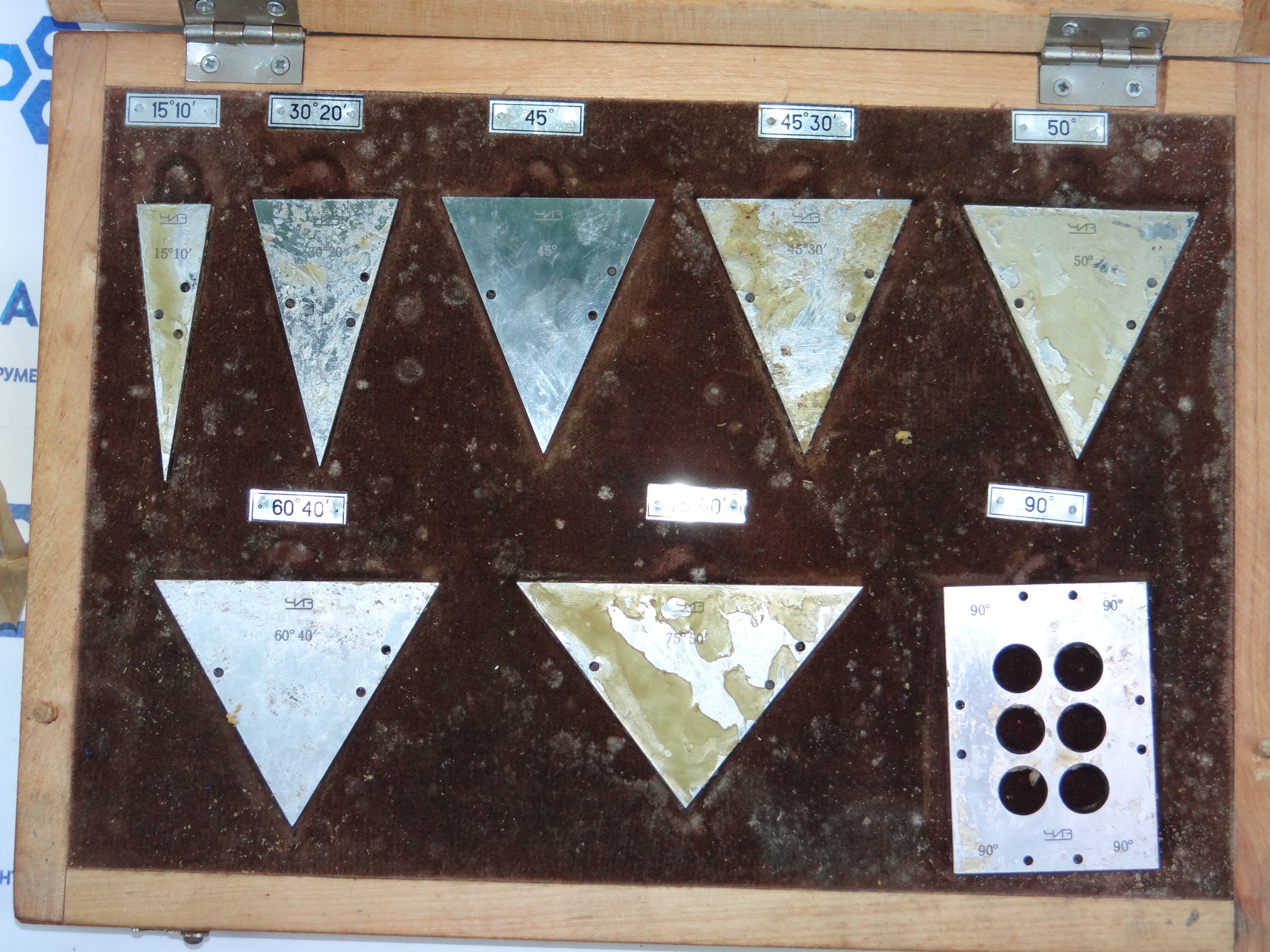

Набор состоит из 8 мер:

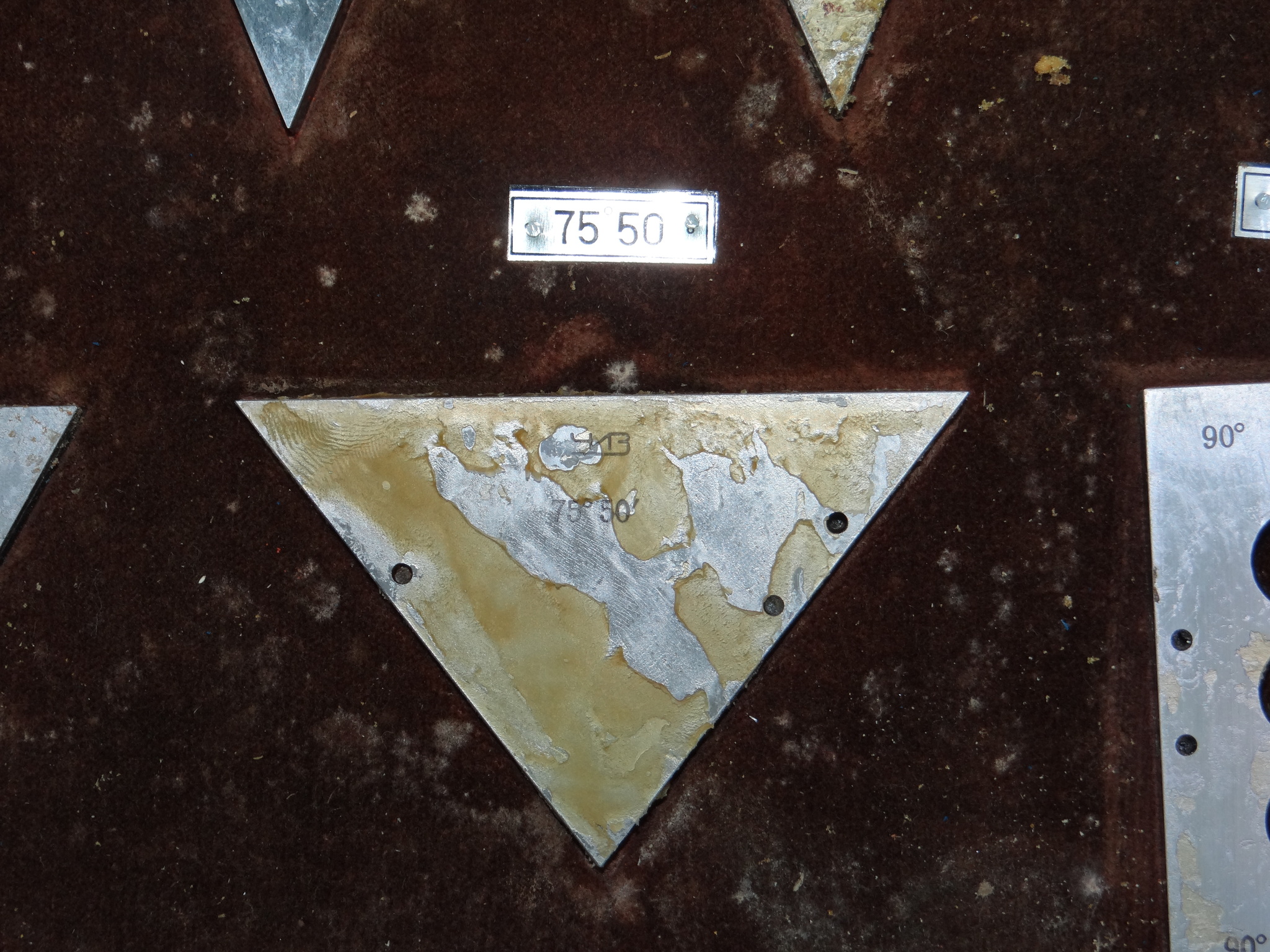

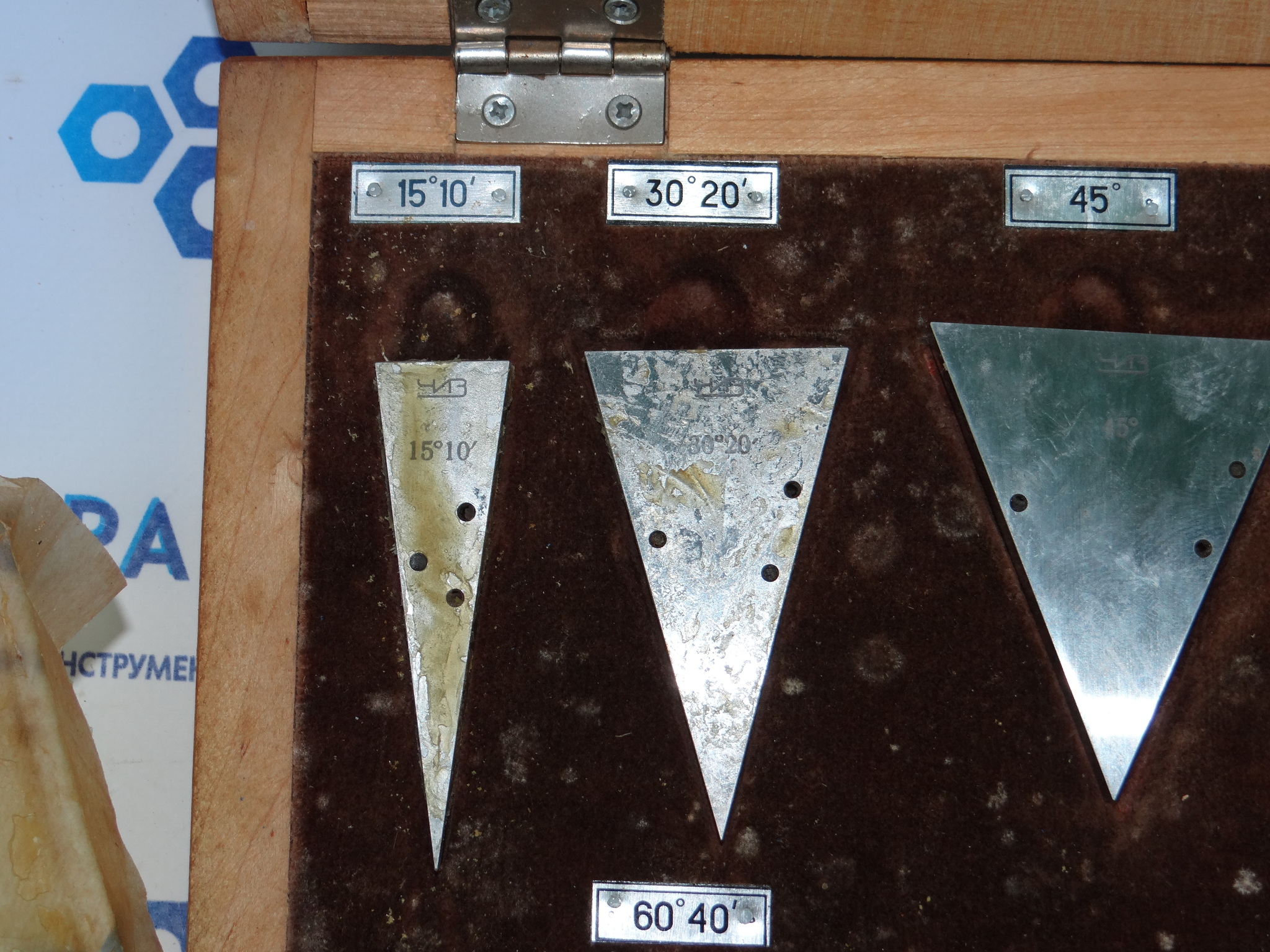

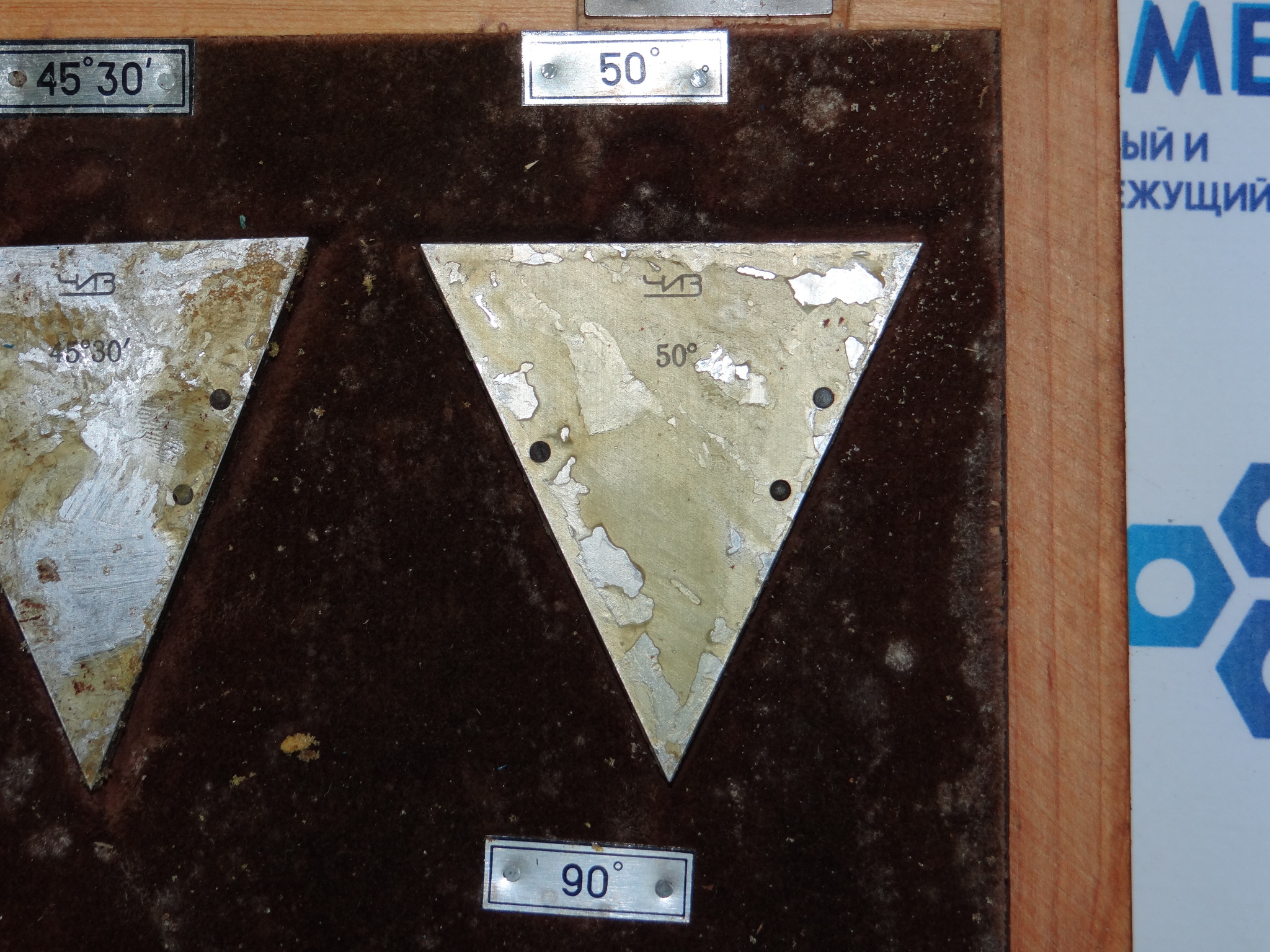

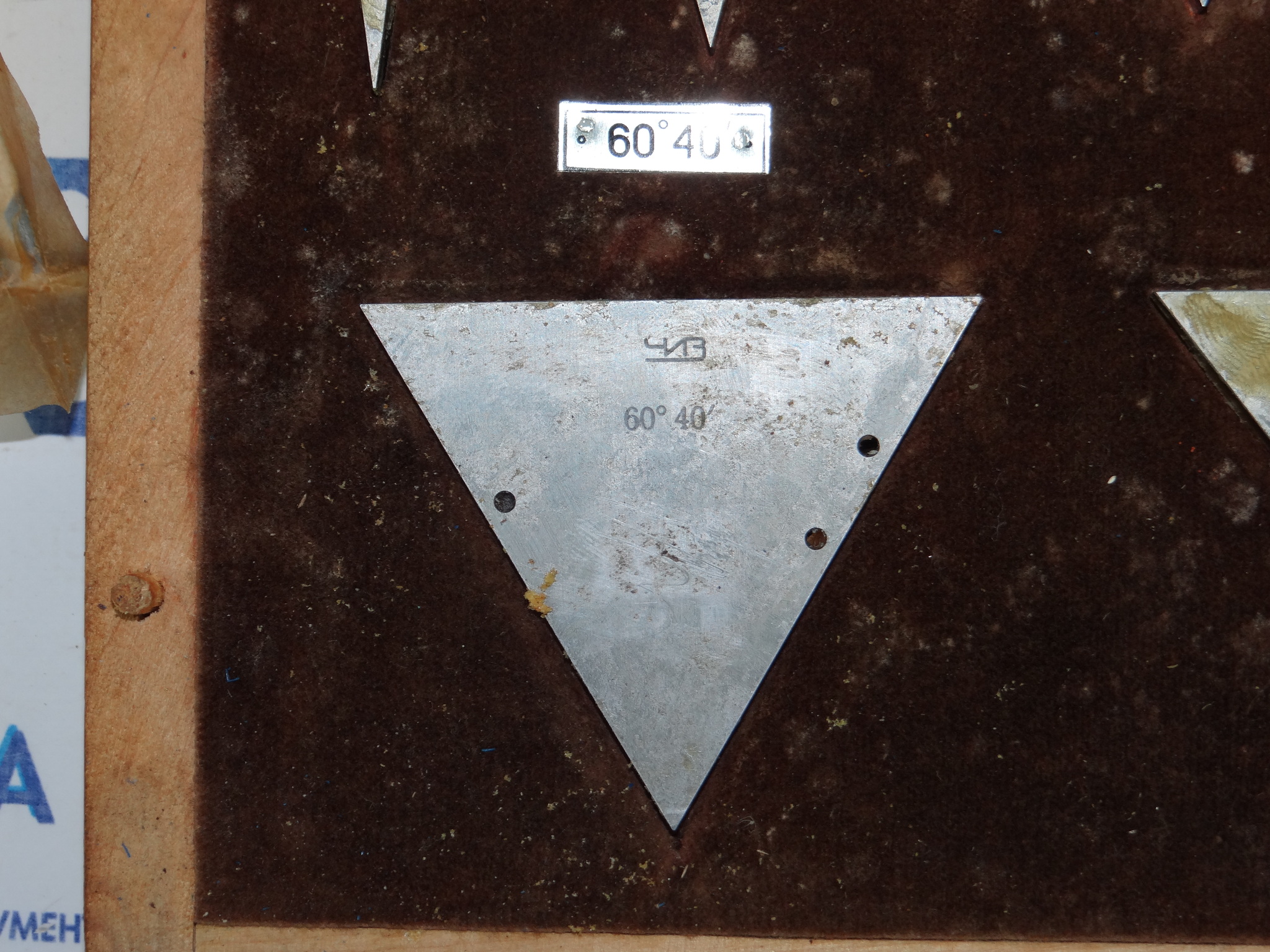

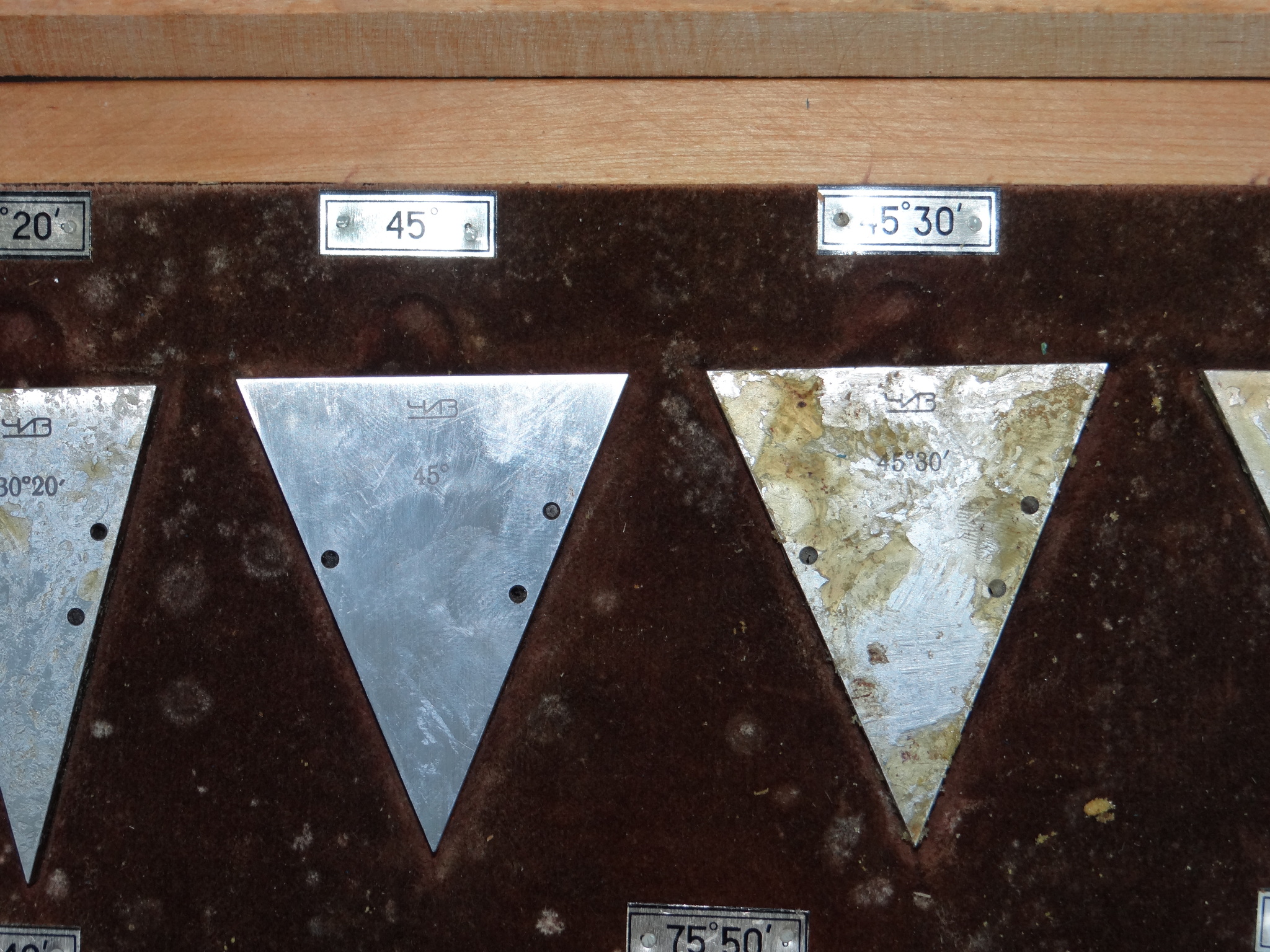

• 7 плиток II типа с номинальным размером рабочих углов: 15°10', 30°20', 45°, 45°30', 50°, 60°40', 75°50'.

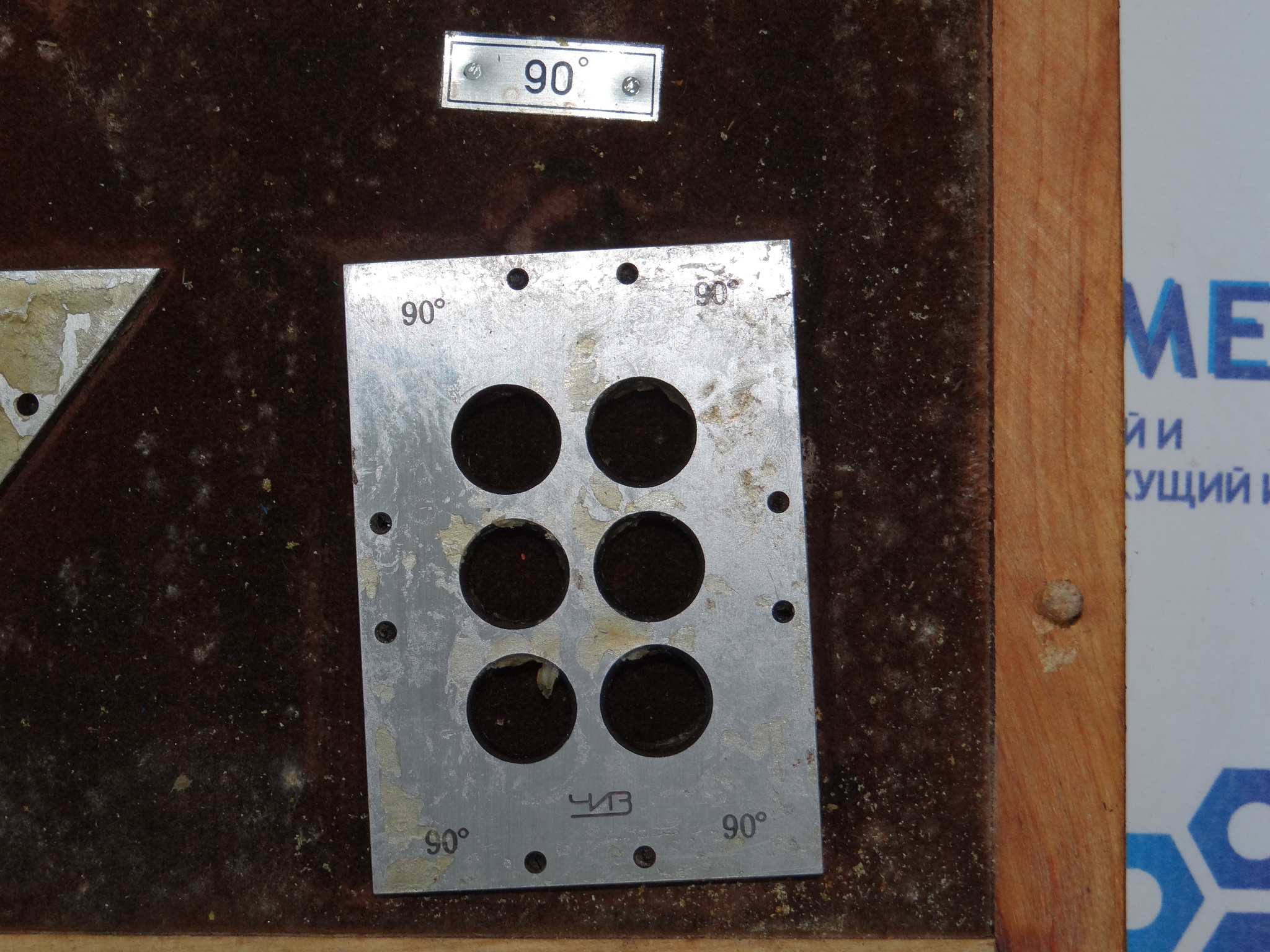

• 1 плитка III типа: 90°-90°-90°-90°.
