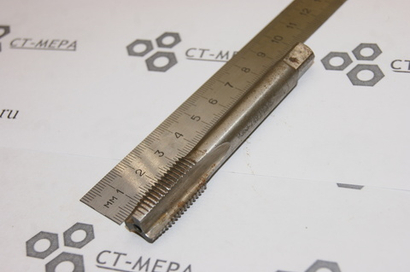

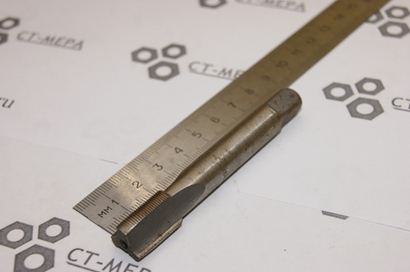

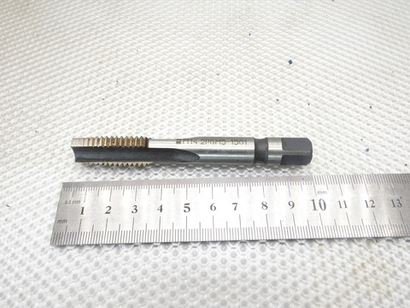

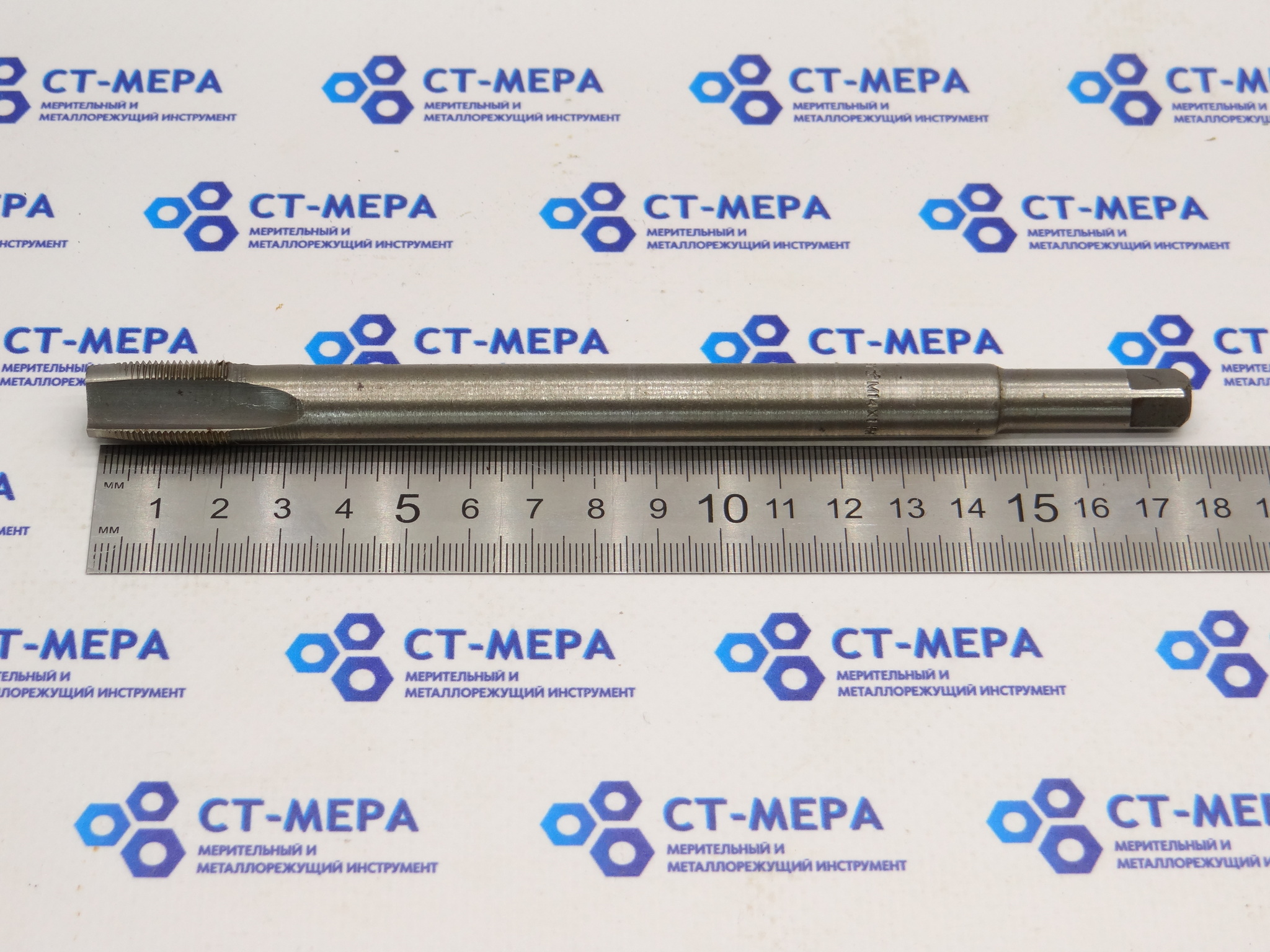

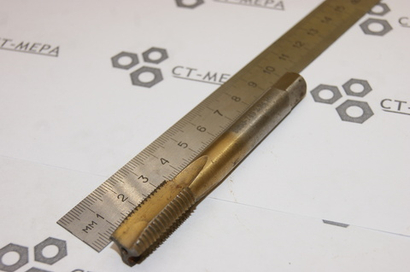

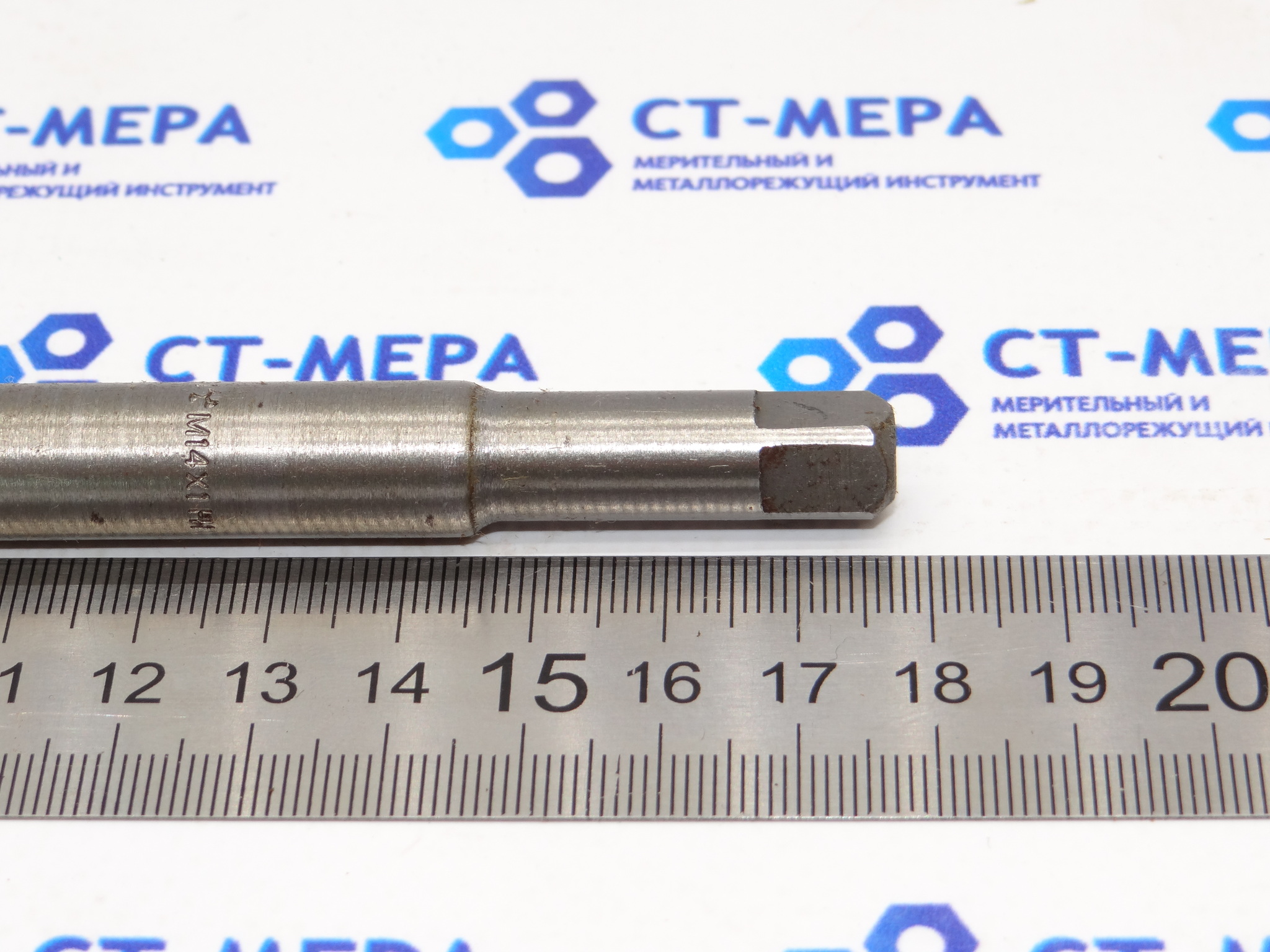

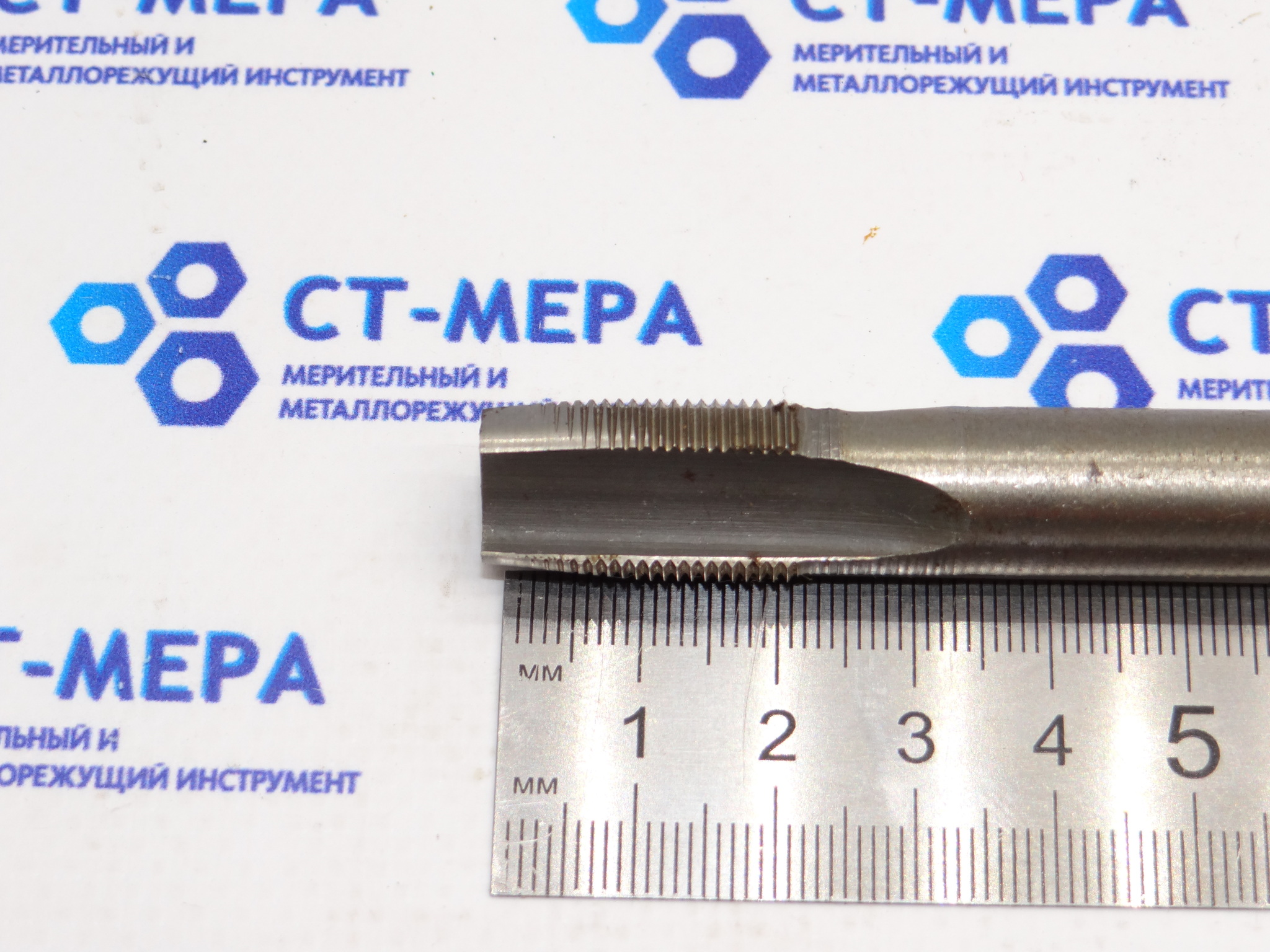

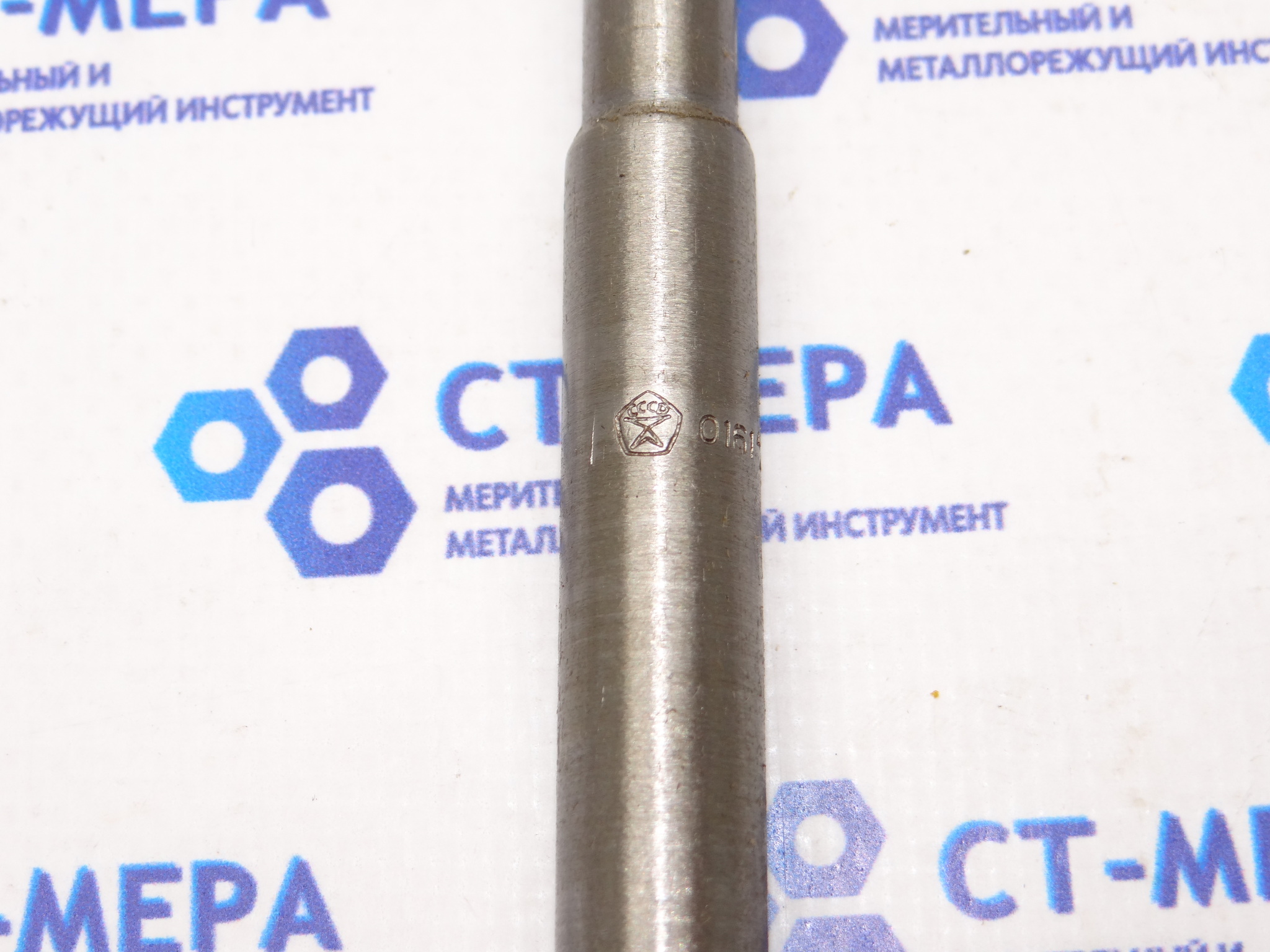

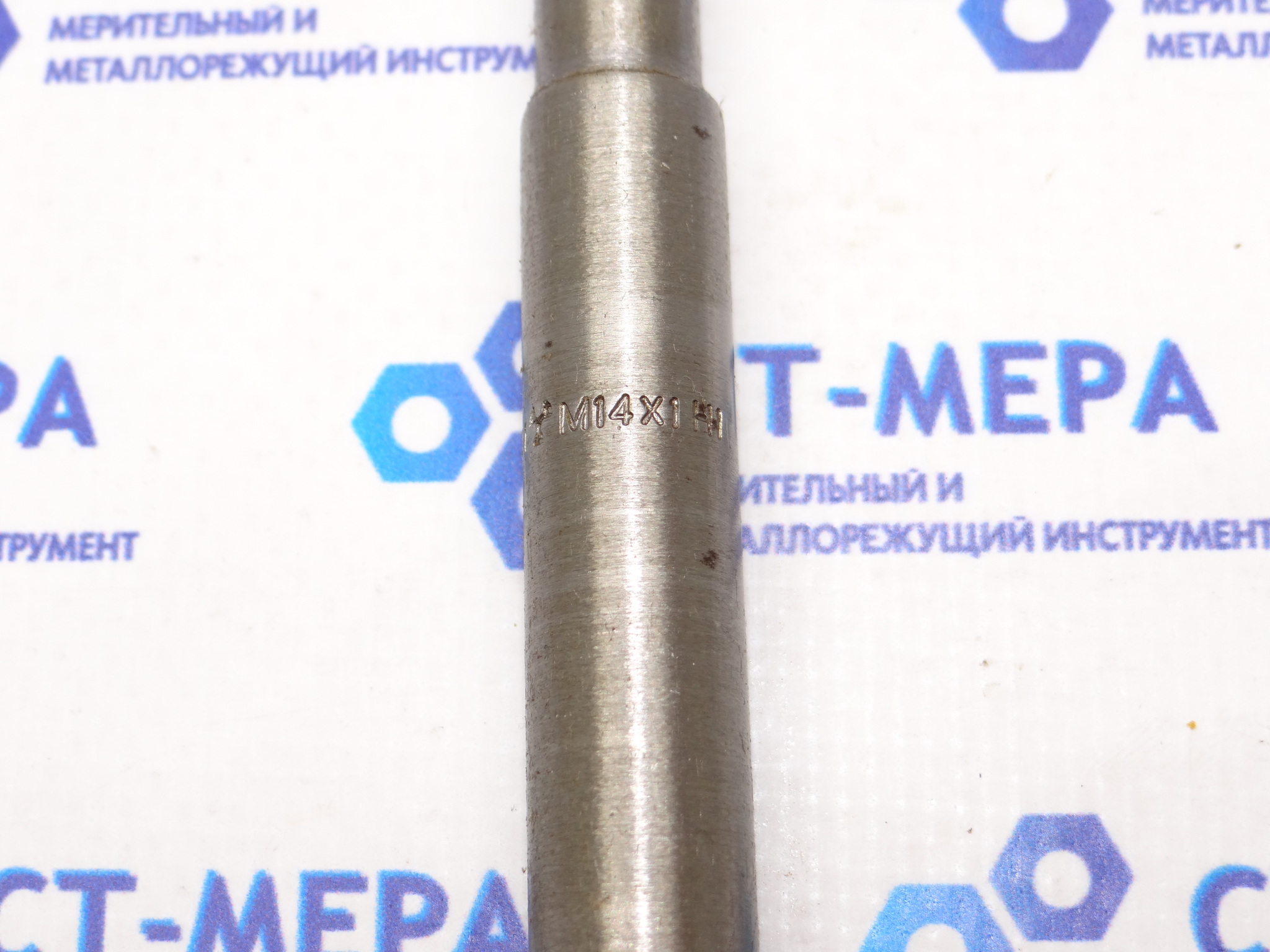

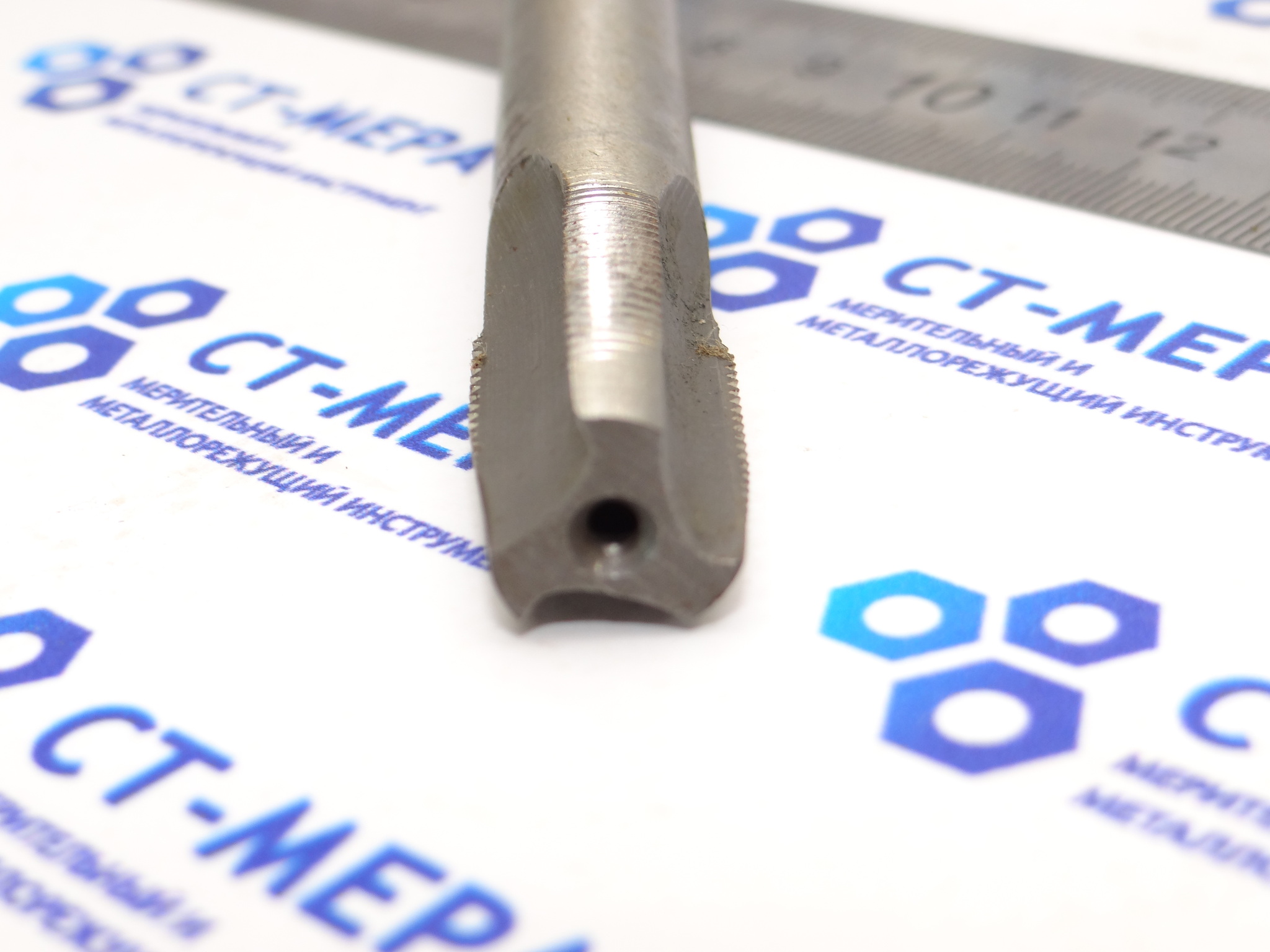

Метчики предназначены для нарезания резьбы в гайках.
ДЛИНА ЗАБОРНОЙ ЧАСТИ ПРЕДУСМОТРЕНА ДЛЯ НАРЕЗАНИЯ РЕЗЬБ В ДЕТАЛЯХ ИЗ УГЛЕРОДИСТОЙ СТАЛИ и чугуна.
Материал метчиков-быстрорежущая сталь по ГОСТ 19265-73
Твердость рабочей стали HRC 62-65 для метчиков диаметром до 6мм.
Метчики изготавливаются следующих степеней точности по ГОСТ 16925-71:
Для метрической резьбы (посадок скольжения)- H1, H2, H3;
Для метрической резьбы с(с зазором) -G1/
Для повышения стойкости метчики с шагом 1,0 мм и больше поставляются цианированными. По соглашению с потребителем допускается
изготовление не цианированных метчиков
Метчики диаметром до 5мм включительно изготавливаются с наружными центами и с одной лыской на хвостовике.
Заборная часть затылуется под углом 8 градусов; биение заборной части не более 0,05 мм для метчиков диаметром до 24 мм и не более 0,06мм -для метчиков остальных размеров
Метчики с наружным диаметром 10мм и выше изготавливаются сварными. Материал хвостовой части-сталь марки 45 по ГОСТ 1050-74
Для метчиков с номинальными диаметрами резьб от 3 до 10мм диаметр хвостовика d2 допускается выполнять по размерам d1
Метчики диаметром до 4,5 мм допускаются изготовлять с цилиндрическим хвостовиком без квадрата и лыски.
Размеры лысок и квадратов по ГОСТ9523-67.
Размеры центровочных отверстий формы А по ГОСТ 14034-68.
Метчики диаметром до 8 мм допускаются изготовлять с наружными центрами.
Число зубьев и размеры стружечных канавок указаны в приложение №1 к ГОСТ 3266-71
Метчики эксплуатируются в быстросменных кулачковых патронах по нормали МН 1179-60. Закрепление метчиков в патроне и передача крутящего момента осуществляется при помощи двух плунжеров со сферическими головками,
Основные размеры по ГОСТ 1651-71
Допуски на метчики по ГОСТ 7250-60 и 16925-71
Технические требования по ГОСТ 3449-71
Центровые отверстия и наружные центры метчиков по ГОСТ 14034-68
