Описание

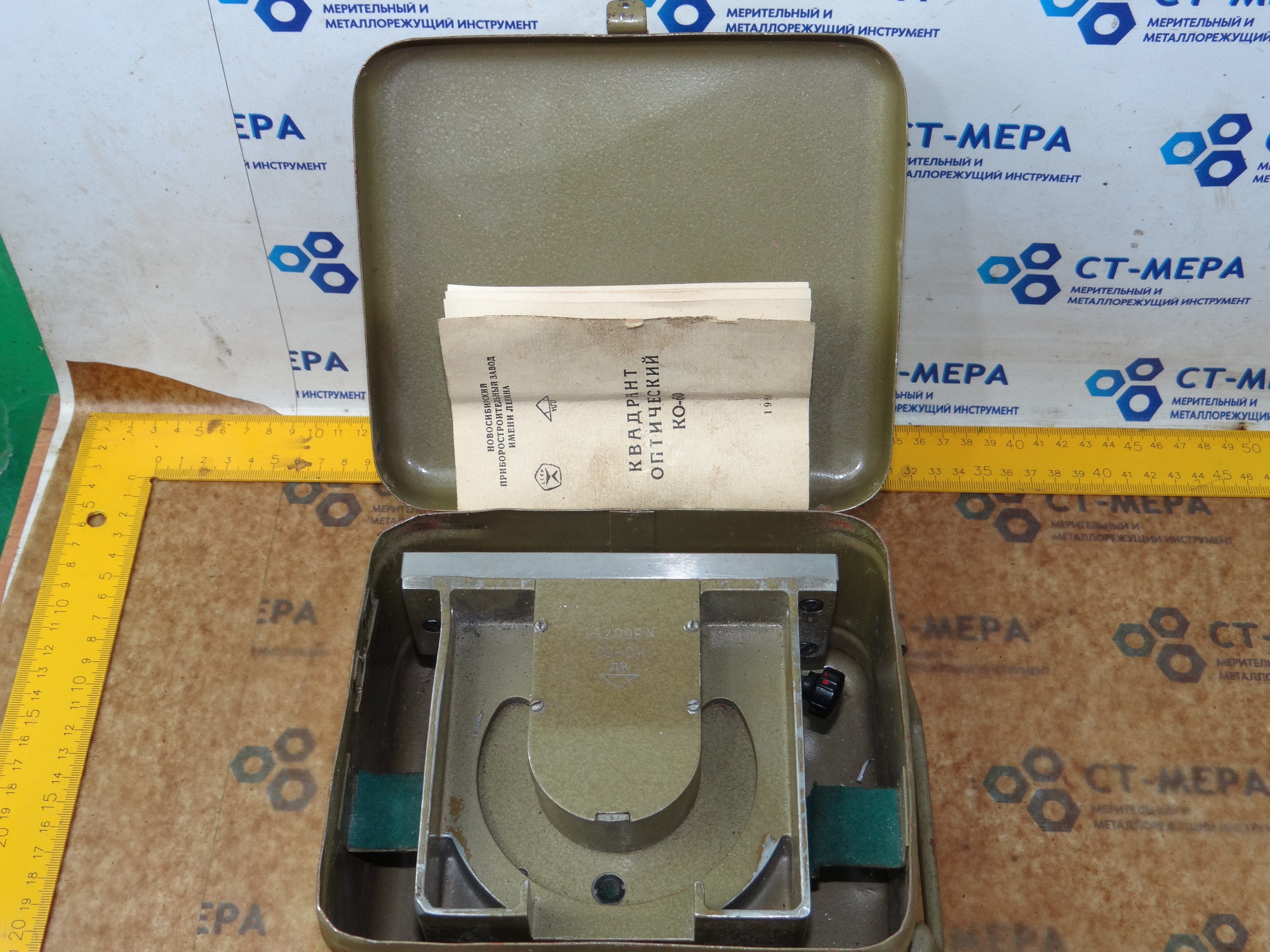

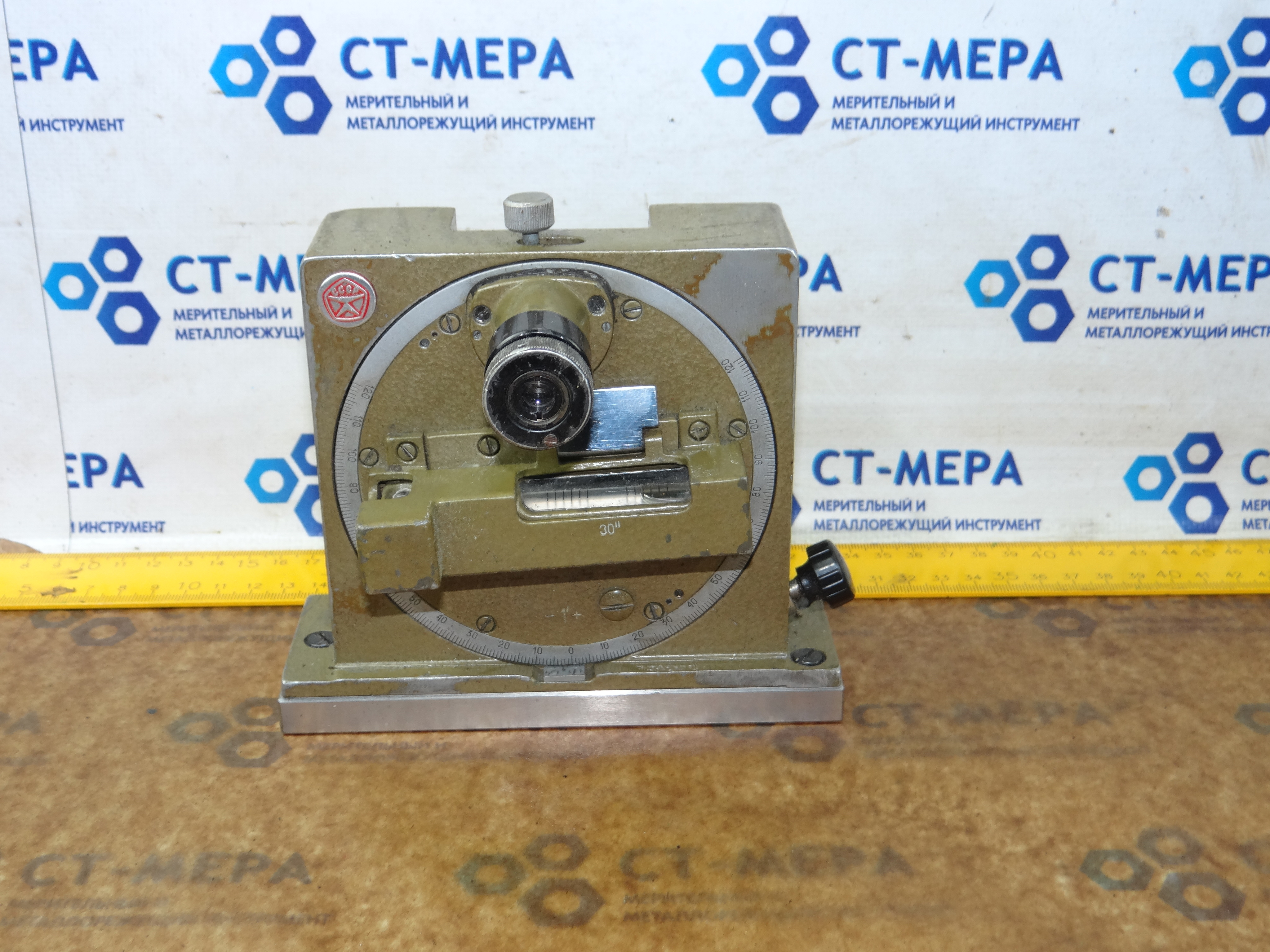

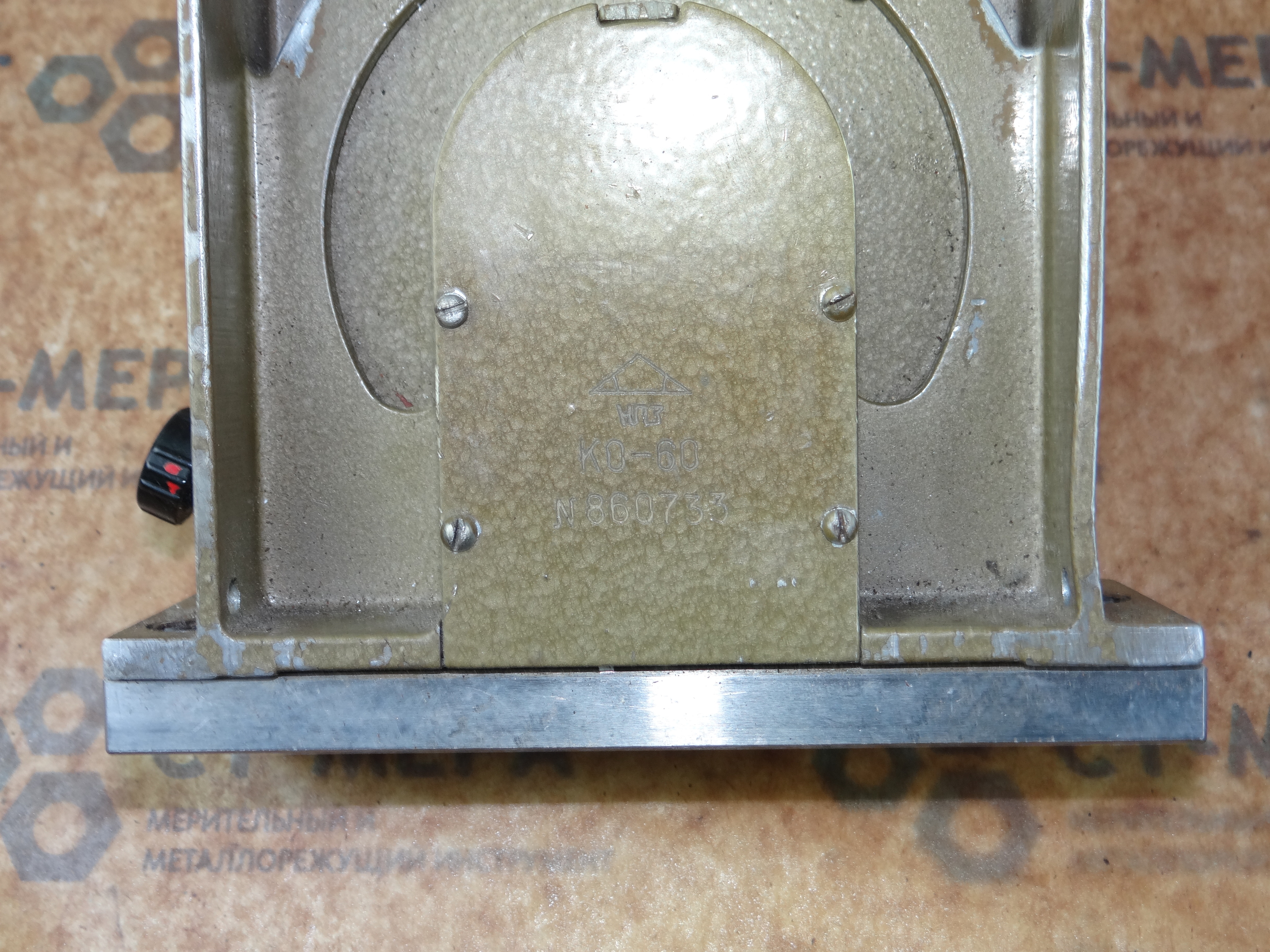

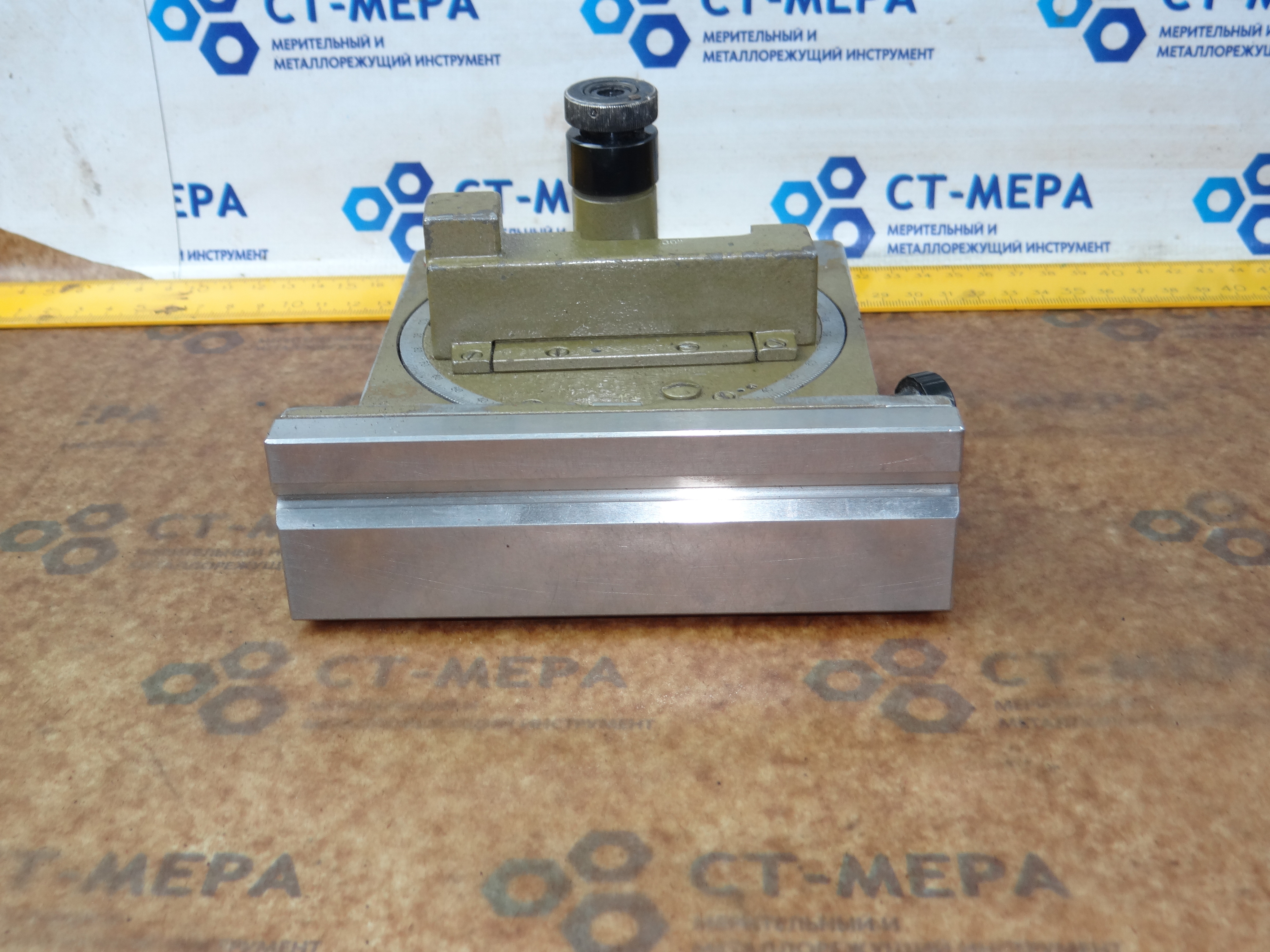

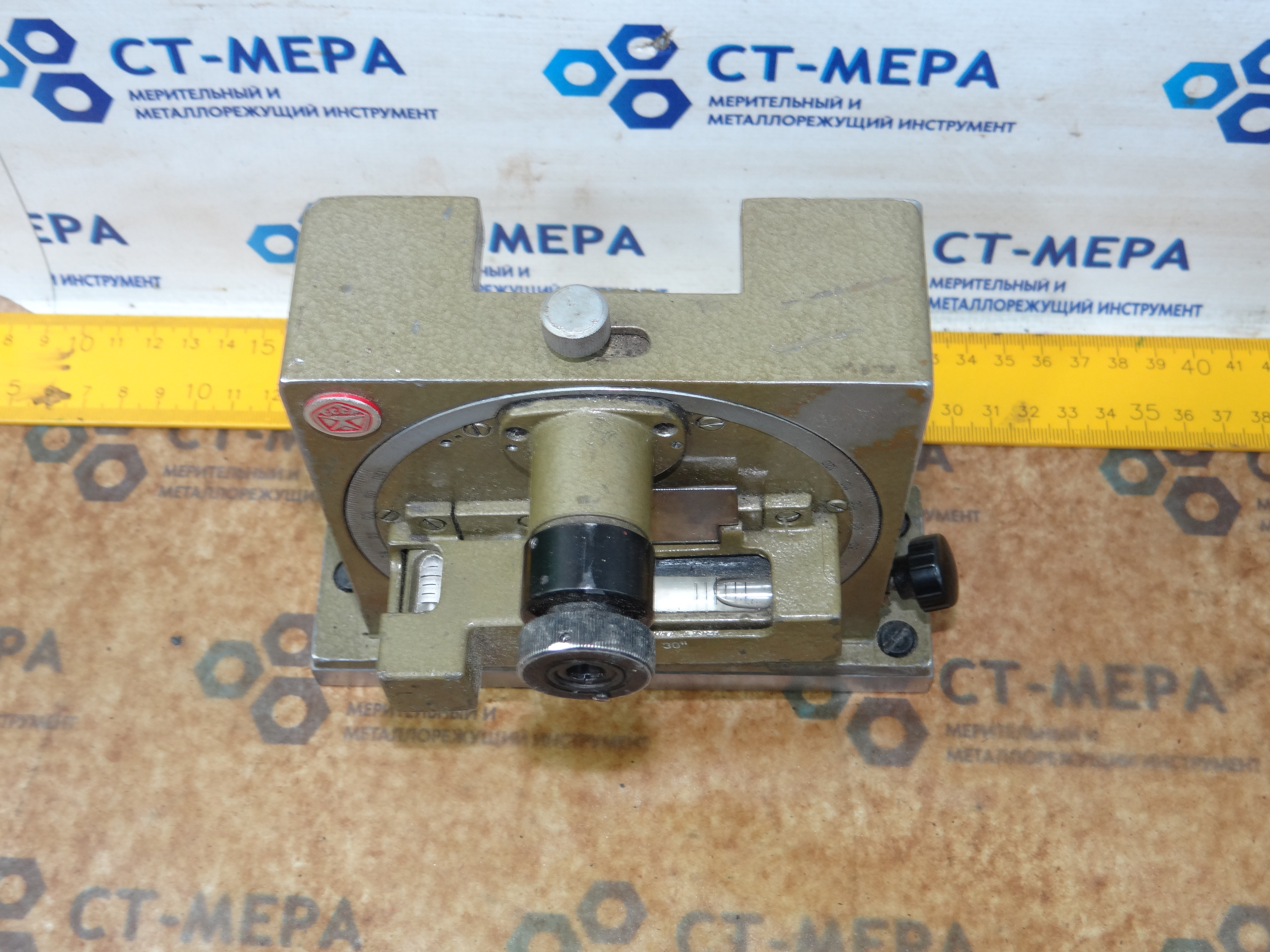

Квадрант оптический КО-60 — это прецизионный угломерный прибор, предназначенный для измерения углов наклона плоских и цилиндрических поверхностей и их установки под заданным углом к горизонтальной плоскости.
Назначение и область применения
Прибор используется в лабораториях, цехах машиностроительных заводов, строительных организациях и других отраслях. С его помощью проверяют:
- угловые поверхности шаблонов;
- углы заточки крупных режущих инструментов;
- направляющие станков и опорных плит;
- угломерные измерительные приборы.
Принцип действия
Принцип работы основан на отсчёте угла наклона основания относительно оси уровня по стеклянному лимбу с помощью отсчетного микроскопа. Прибор работает как при естественном, так и при искусственном освещении.
Особенности
- оснащён винтом с медленным перемещением для точной установки;
- имеет оптическую считывающую систему;
- оснащён наружной шкалой для грубой установки;
- позволяет одновременно видеть в окуляре основную и микрометрическую шкалы;
- исключает ошибку эксцентриситета двусторонней системы отсчёта.
Технические характеристики
- Погрешность измерения углов: ±30" (секунд).
- Диапазон измерений углов по лимбу: ±120°.
- Цена деления шкалы отсчётного устройства: 60".
- Цена деления шкалы основного уровня: 30".
- Цена деления шкалы лимба: 60' (минут).
- Цена деления наружной шкалы: 1°.
- Диапазон рабочих температур: от –50 °C до +50 °C.
- Габаритные размеры: 155×90×160 мм.
- Вес: 3,5 кг.
