Описание
Концевые меры длины (КМД) — это образцовые меры длины (эталоны) в форме прямоугольного параллелепипеда или цилиндра с нормируемым размером между измерительными плоскостями.
Основное предназначение — сохранение и передача единицы длины. Концевые меры используют для проверки, калибровки или установки на размер средств измерений (микрометр, калибр, индикатор, синусная линейка и т. д.), а также различных контрольных шаблонов и устройств.
Некоторые виды концевых мер длины:
- Рабочие. Применяются для регулировки и настройки измерительных приборов и станков, проведения особо точных разметочных работ.
- Образцовые. Предназначены для передачи размера эталона концевым мерам меньшей точности, а также поверки и градуировки измерительных приборов.
Материалы изготовления: хромистая сталь, высокопрочный твёрдый сплав, керамика (оксид алюминия, двуокись циркония, карбид вольфрама и др.).
| Номер набора | Число мер в наборе, шт | Градация мер, мм | Номинальные значения длины мер, мм | Число мер, шт | Класс точности | |
| сталь | твердый сплав | |||||
| 1 | 83 | - | 1,005 | 1 | 0; 1; 2; 3 | 1; 2; 3 |
| 0,01 | 1-1,5 | 51 | ||||
| 0,1 | 1,6-2 | 5 | ||||
| - | 0,5 | 1 | ||||
| 0,5 | 2,5-10 | 16 | ||||
| 10 | 20-100 | 9 | ||||
| 2 | 38 | - | 1,005 | 1 | 1; 2 (3) | 1; 2 (3) |
| 0,01 | 1-1,1 | 11 | ||||
| 0,1 | 1,2-2 | 9 | ||||
| 1 | 3-10 | 8 | ||||
| 10 | 20-100 | 9 | ||||
| 3 | 112 | - | 1,005 | 1 | 0; 1; 2 (3) | 1; 2 (3) |
| 0,01 | 1-1,5 | 51 | ||||
| 0,1 | 1,6-2 | 5 | ||||
| - | 0,5 | 1 | ||||
| 0,5 | 2,5-25 | 46 | ||||
| 10 | 30-100 | 8 | ||||
| 4 | 11 | 0,001 | 2-2,01 | 11 | 0; 1 ((2) | - |
| 5 | 11 | 0,001 | 1,99-2 | 11 | 0; 1 ((2) | - |
| 6 | 11 | 0,001 | 1-1,01 | 11 | 0; 1 ((2) | 0 (1) |
| 7 | 11 | 0,001 | 0,99-1 | 11 | 0; 1 ((2) | 0 (1) |
| 8 | 10 | - | 50 (защитные) | 2 | 0; 1; 2; 3 | - |
| 25 | 125-200 | 4 | ||||
| 50 | 250-300 | 2 | ||||
| 100 | 400-500 | 2 | ||||
| 9 | 12 | - | 50 (защитные) | 2 | 0; 1; 2; 3 | - |
| 100-1000 | 10 | |||||

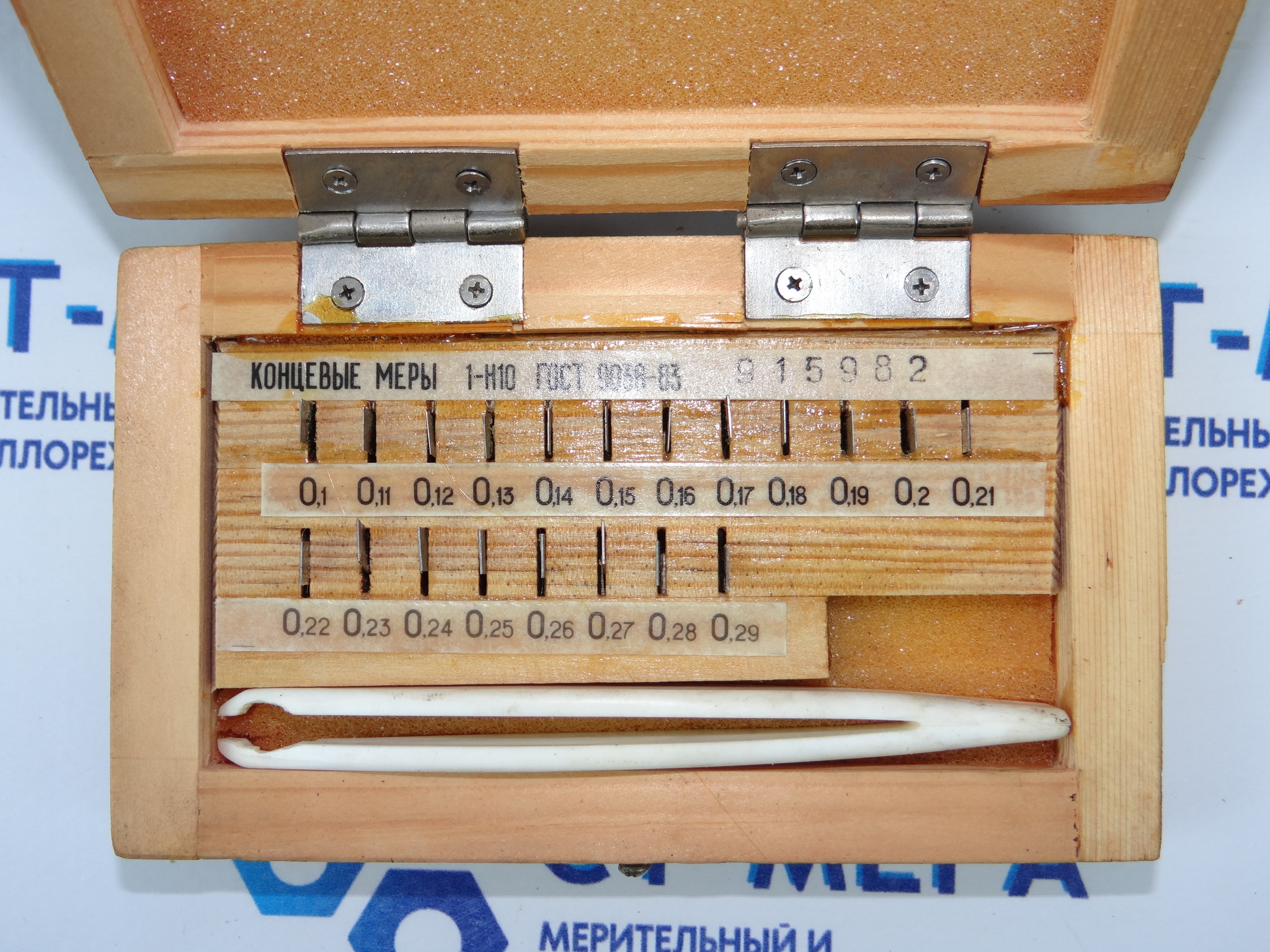

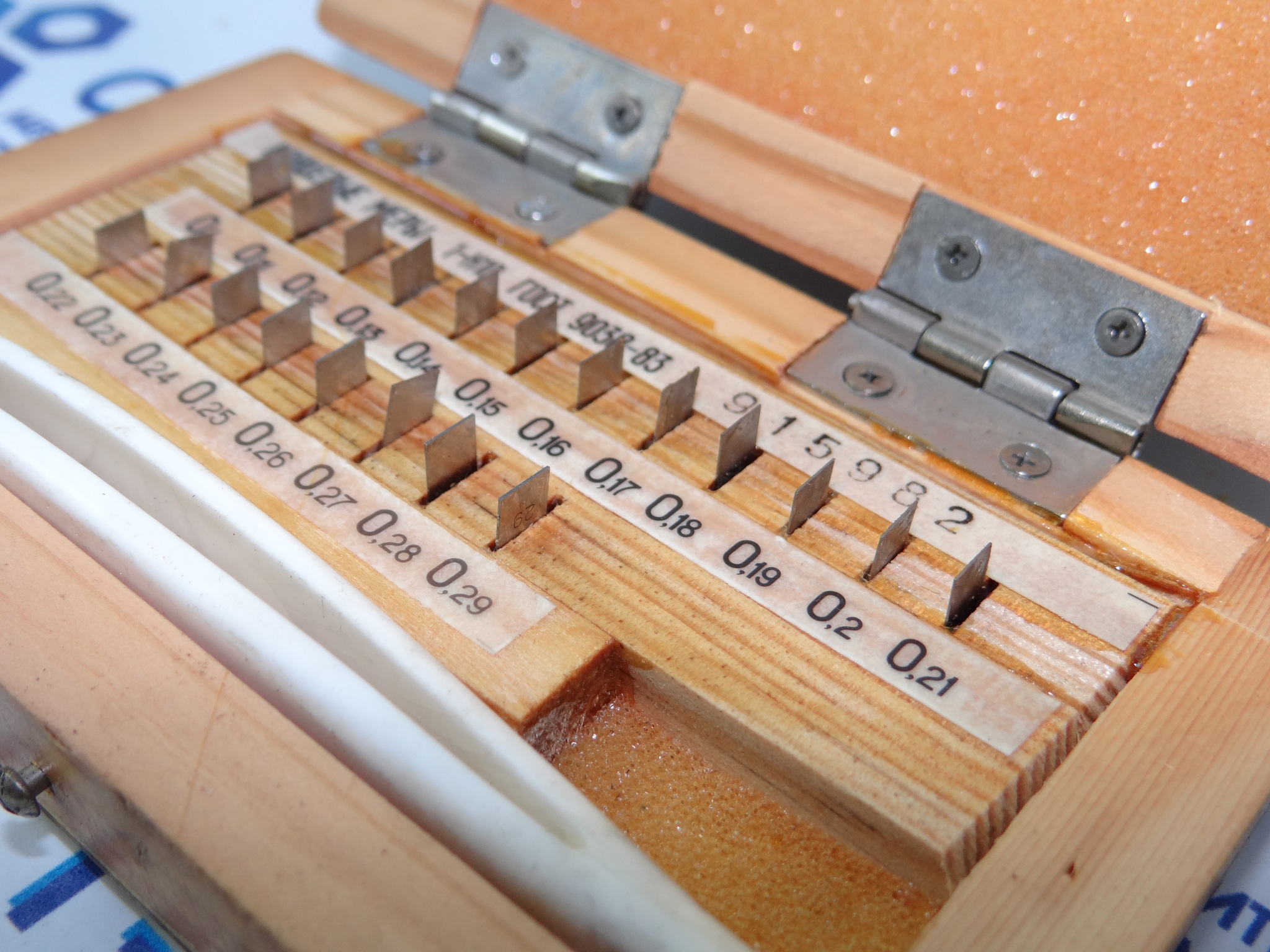

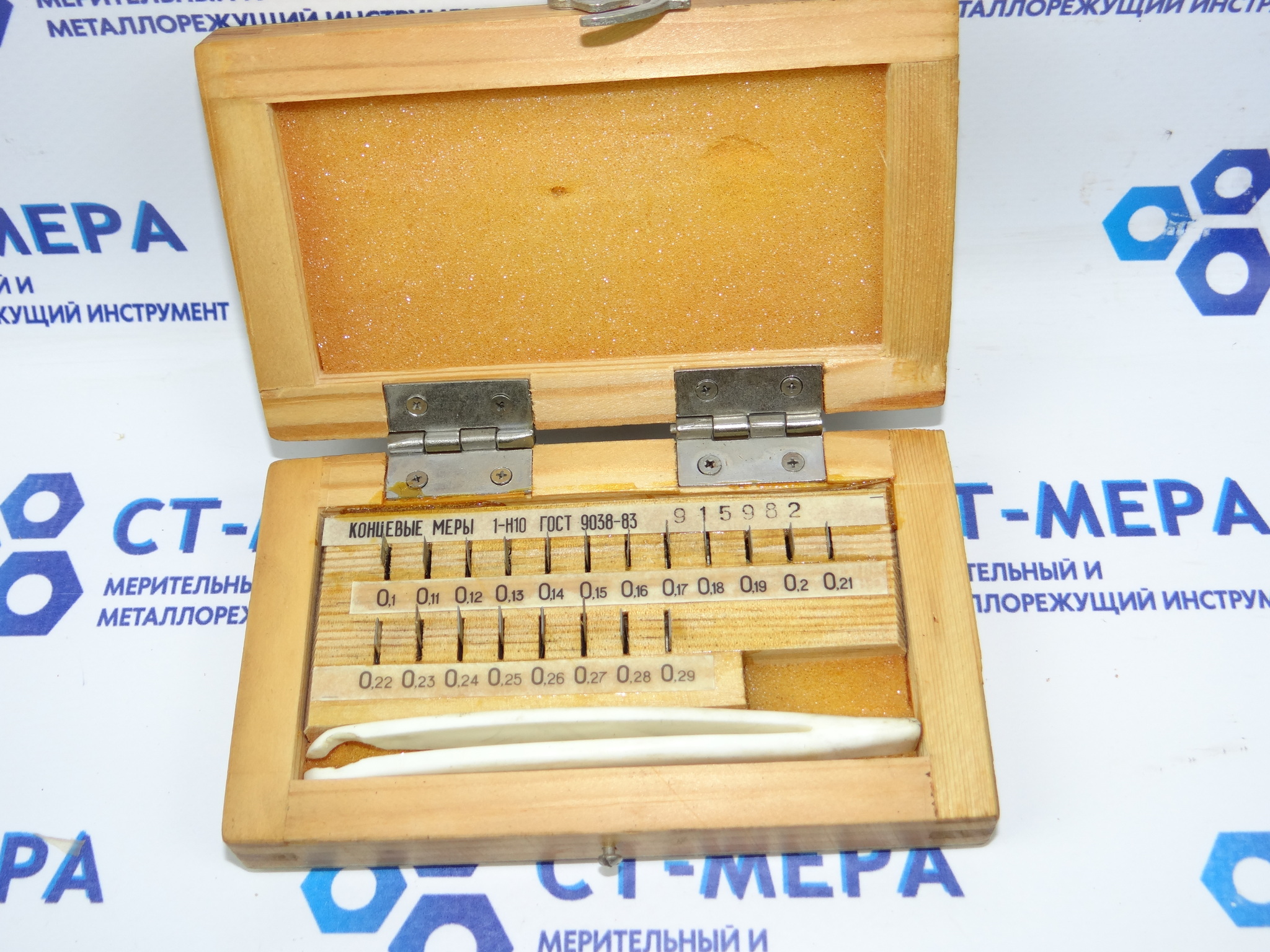

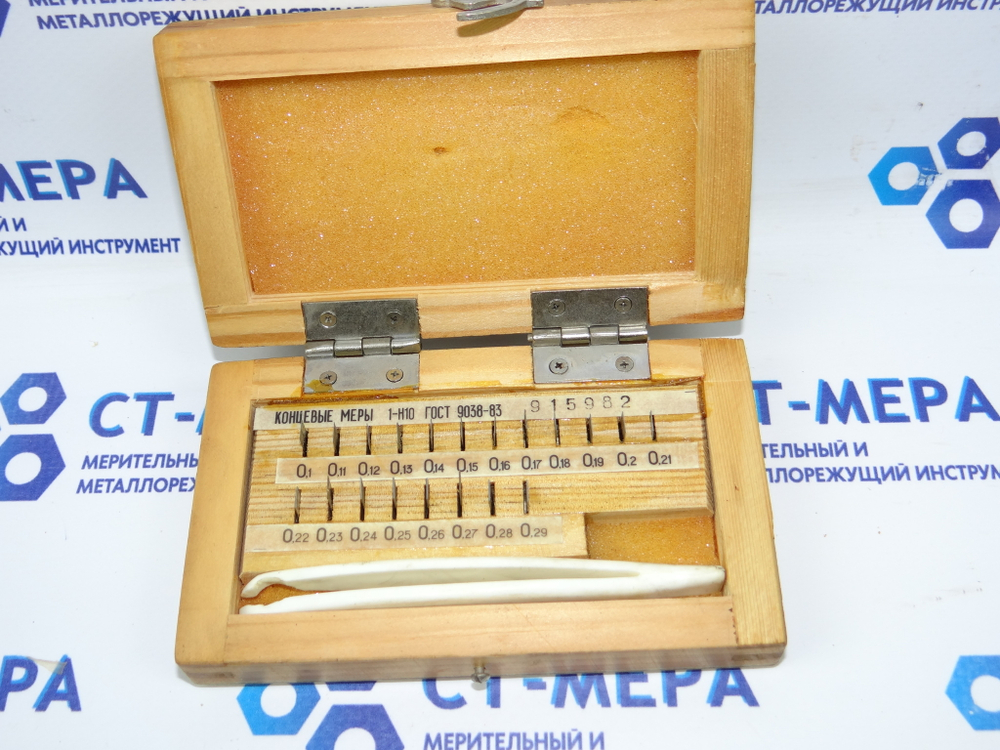

| 10 | 20 | 0,01 | 0,1-0,29 | 20 | 1; 2 (3) | - |
| 11 | 43 | 0,01 | 0,3-0,7 | 41 | 0; 1; 2 (3) | - |
| 0,1 | 0,8-0,9 | 2 | ||||
| 12 | 74 | - | 1,005 | 1 | - | 1; 2; 3 |
| 0,01 | 0,9-1,5 | 61 | ||||
| 0,1 | 1,6-2 | 5 | ||||
| - | 0,5 | 1 | ||||
| 0,5 | 2,5-5 | 6 | ||||
| 13 | 11 | - | 5 | 1 | 1; 2 (3) | - |
| 10 | 10-100 | 10 | ||||
| 14 | 38 | 0,5 | 10,5-25 | 30 | 0; 1; 2 (3) | - |
| 10 | 30-100 | 8 | ||||
| 15 | 29 | - | 1,005 | 1 | 1; 2 (3) | - |
| 0,01 | 1-1,1 | 11 | ||||
| 0,1 | 1,2-2 | 9 | ||||
| 1 | 3-10 | 8 | ||||
| 16 | 19 | 0,001 | 0,991-1,009 | 19 | 0; 1 (2) | 0; 1 |
| 17 | 19 | 0,001 | 1,991-2,009 | 19 | 0; 1 (2) | - |
| 20 | 23 | - | 0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 | - | 1 (2) | - |
| 21 | 20 | - | 5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 | - | 1 (2) | - |
| 22 | 7 | - | 21,2; 51,4; 71,5; 101,6;126,8; 150; 175 | - | 3 | 3 |
| 23 | 13 | - | 1; 1; 1,05; 1,1; 2; 3; 2; 2; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 | - | - | 2; 3 |
| 24 | 25 | - | 1; 1; 1,04; 1,05; 2; 3; 1,06; 1,1; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2; 2; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000 | - | - | 2; 3 |
Характеристики
Бренд
Нет бренда
Тип
Комплект для визуально-измерительного контроля
