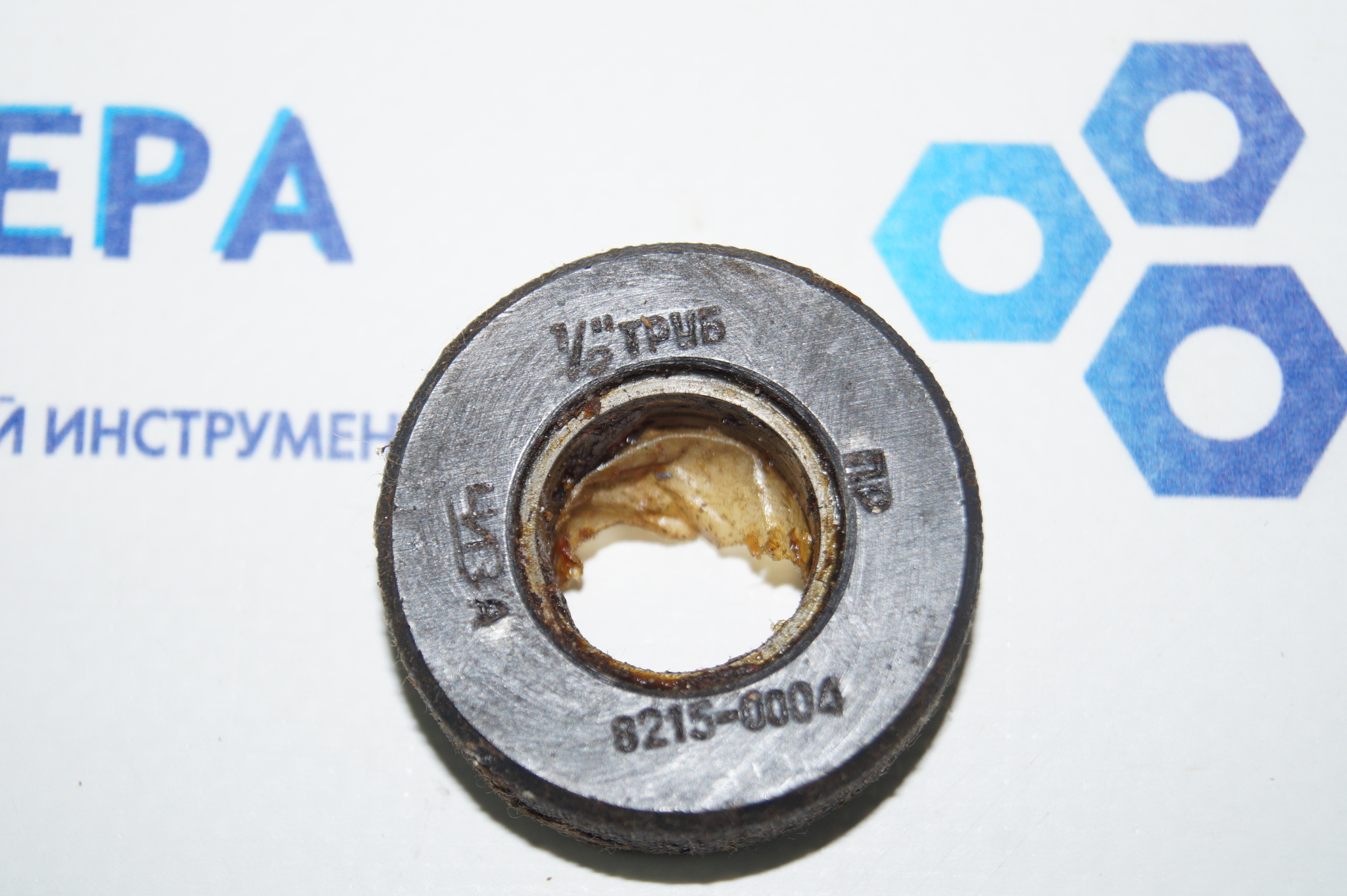

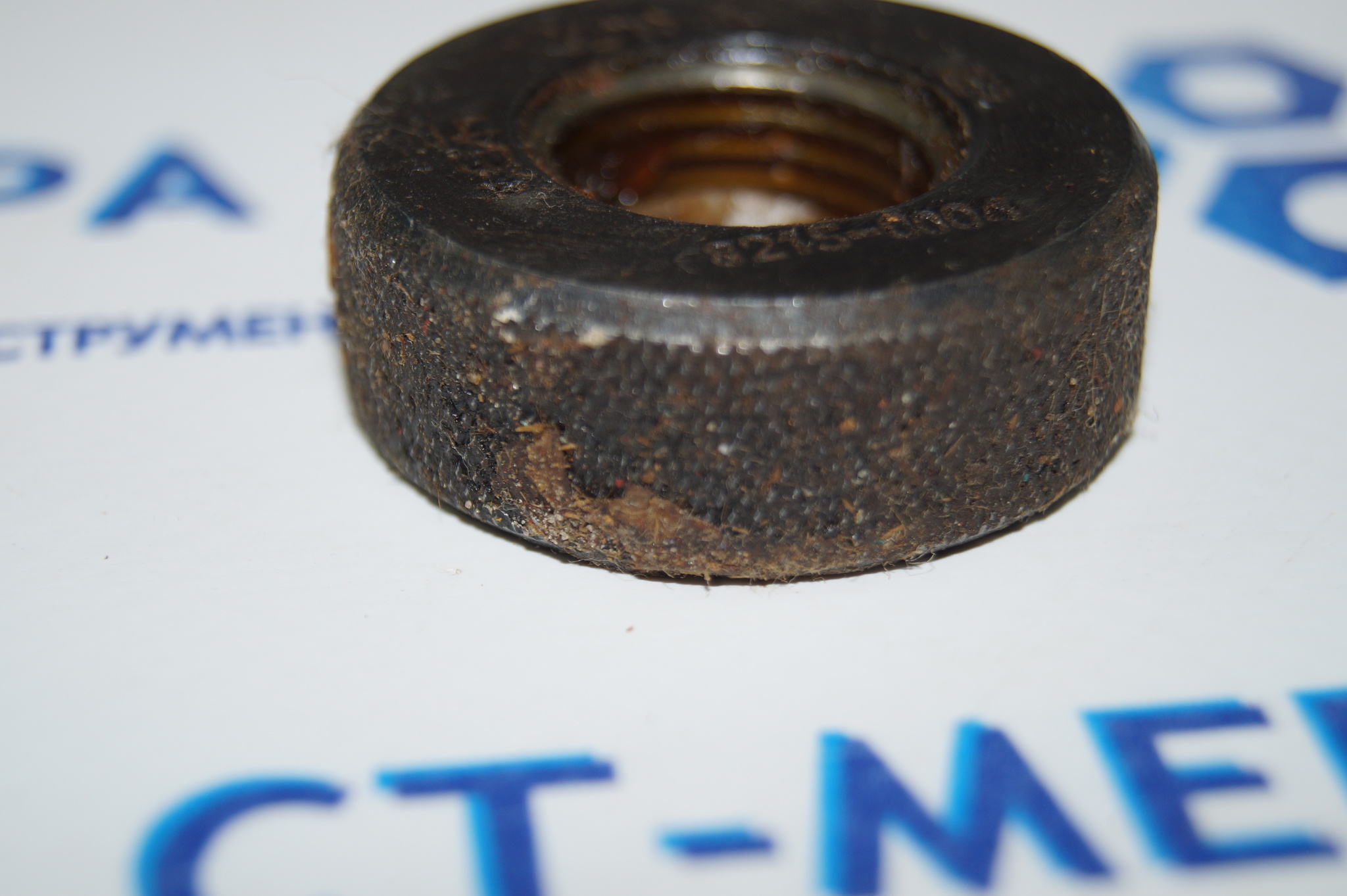

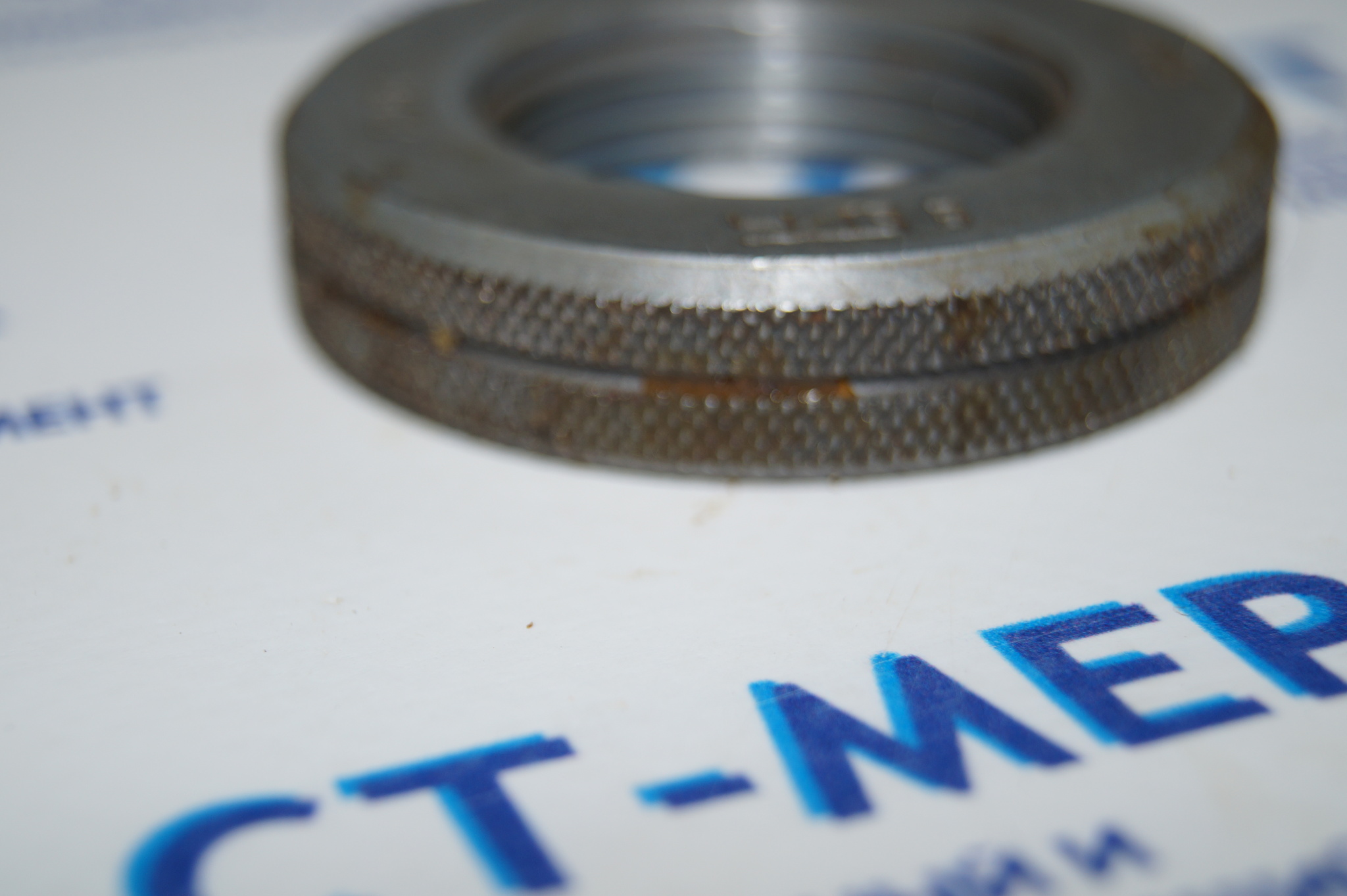

Резьбовое калибр-кольцо — это контрольная оснастка, которая используется для проверки качества нарезаемой резьбы.
Оно позволяет контролировать параметры внешней резьбы, а также диаметр наружной окружности. Калибр-кольца используют при нарезке резьбы разных видов: основная метрическая (М), мелкая метрическая (MF), трубная (G), трапециевидная (Tr), трубная коническая (R), американская унифицированная дюймовая (UNC) с мелким шагом (UNF).

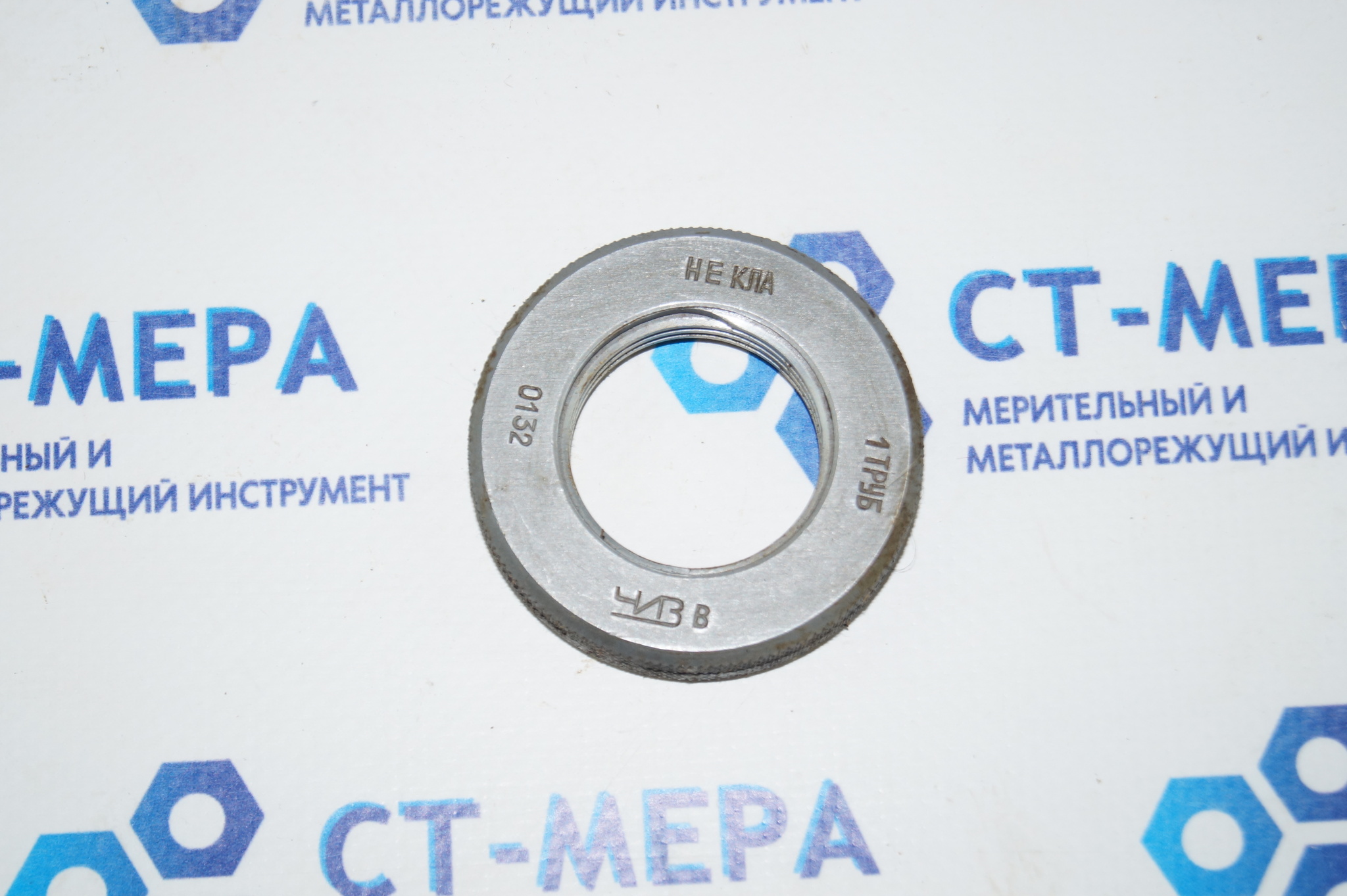

Калибр-кольца бывают в проходном и непроходном исполнении. Устройства первого типа должны свободно, без лишних усилий навинчиваться на нарезанную резьбу. Непроходные кольца не должны заходить на контролируемый участок резьбы.
Чтобы проверить качество резьбы, калибр навинчивается на резьбовую часть болта, шпильки. Если он навинчивается легко, но не болтается, резьба соответствует норме. В случае, когда калибр-кольцо навинчивается очень туго или болтается — резьба не соответствует установленным требованиям.
Резьбовые калибр-кольца требуют обязательной поверки, так как их точность важна для контроля метрических параметров резьбы. Периодичность поверки определяется условиями эксплуатации и рекомендациями производителя, но обычно составляет 1–2 года.
