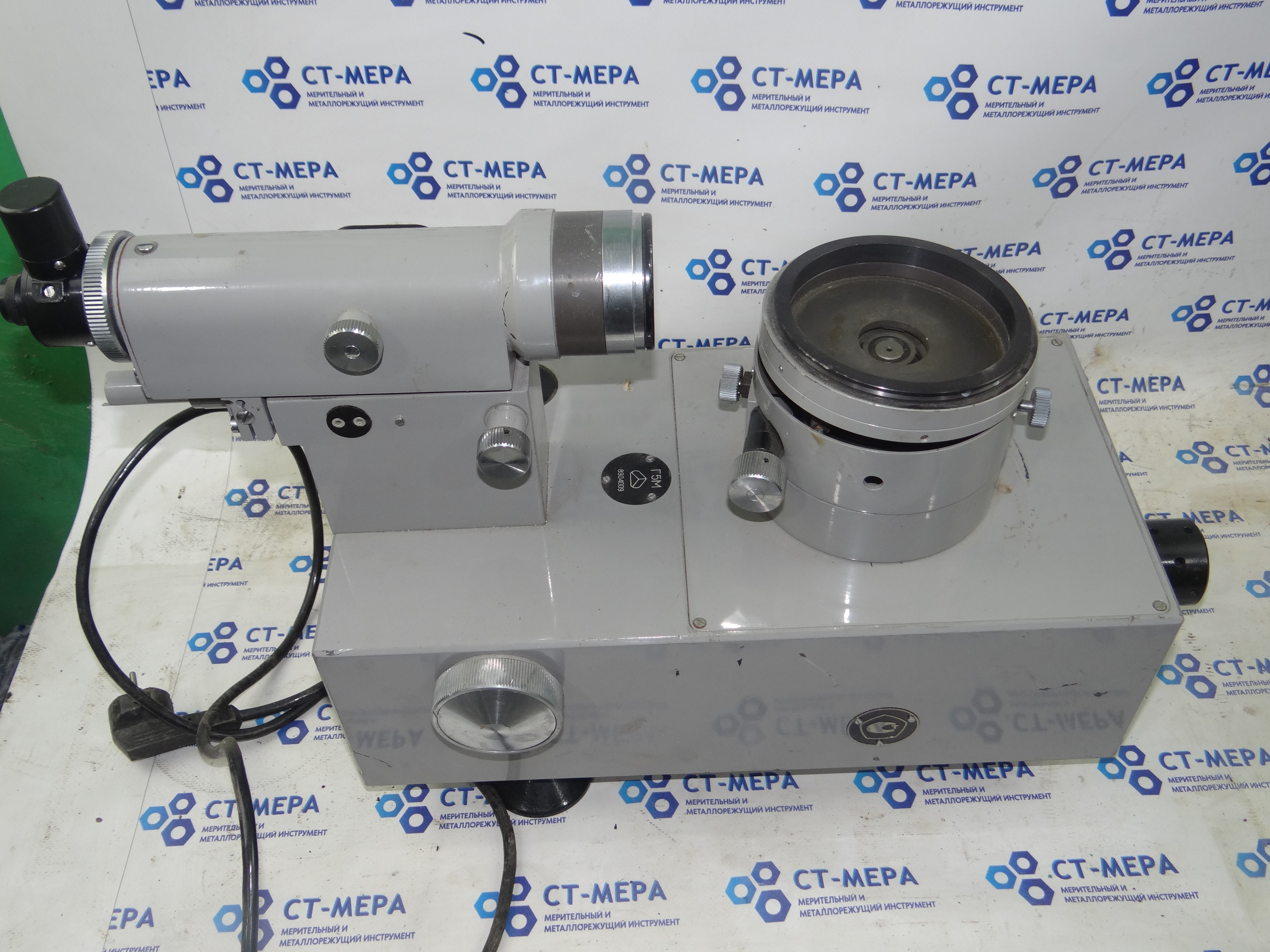

Гониометр Г5М — это лабораторный оптико-механический прибор, предназначенный для измерения углов между плоскими отражающими поверхностями, например, полированными гранями твёрдых тел или гранями стеклянных призм. Используется в поверочных и калибровочных лабораториях, оптико-механической промышленности, метрологических центрах, научно-исследовательских институтах, машино- и приборостроении. С его помощью можно определять показатели преломления и дисперсии прозрачных тел, рассчитывать длину волны спектральных линий, исследовать параметры дифракционных решёток.
Технические характеристики
| Параметр | Значение |
|---|---|
| Увеличение автоколлиматора с окуляром-кубом | 40× |
| Фокусное расстояние объектива | 400 мм |
| Световой диаметр объектива | 50 мм |
| Поле зрения автоколлиматора | 25′ |
| Предельная разрешающая способность автоколлиматора | 3″ |
| Цена деления шкалы оптического микрометра | 1″ |
| Цена деления шкалы окуляра Аббе | 10″ |
| Допускаемое отклонение при измерении любого углового интервала одним приёмом | ±5″ |
| Допускаемое отклонение при измерении пирамидальности граней призм в диапазоне ±5′ | 10″ |
| Диапазон измерения горизонтальных углов | 0–360 градусов |
| Диаметр объекта, помещаемого на столик | не более 200 мм |
| Масса объекта, помещаемого на столик | не более 8 кг |
| Высота подъёма столика от нижнего его положения до центра входного отверстия автоколлиматора | не менее 32 мм |
| Расстояние от оси вращения лимба до оправы объектива автоколлиматора | не менее 120 мм |
| Наибольшее расстояние от столика до оси объектива автоколлиматора | не менее 30 мм |
| Габаритные размеры | не более 610×260×370 мм |
| Масса | не более 30 кг |
| Питание | от сети переменного тока: (220 ± 11) В или (127 ± 6,35) В, (50 ± 0,2) Гц |
Конструкция

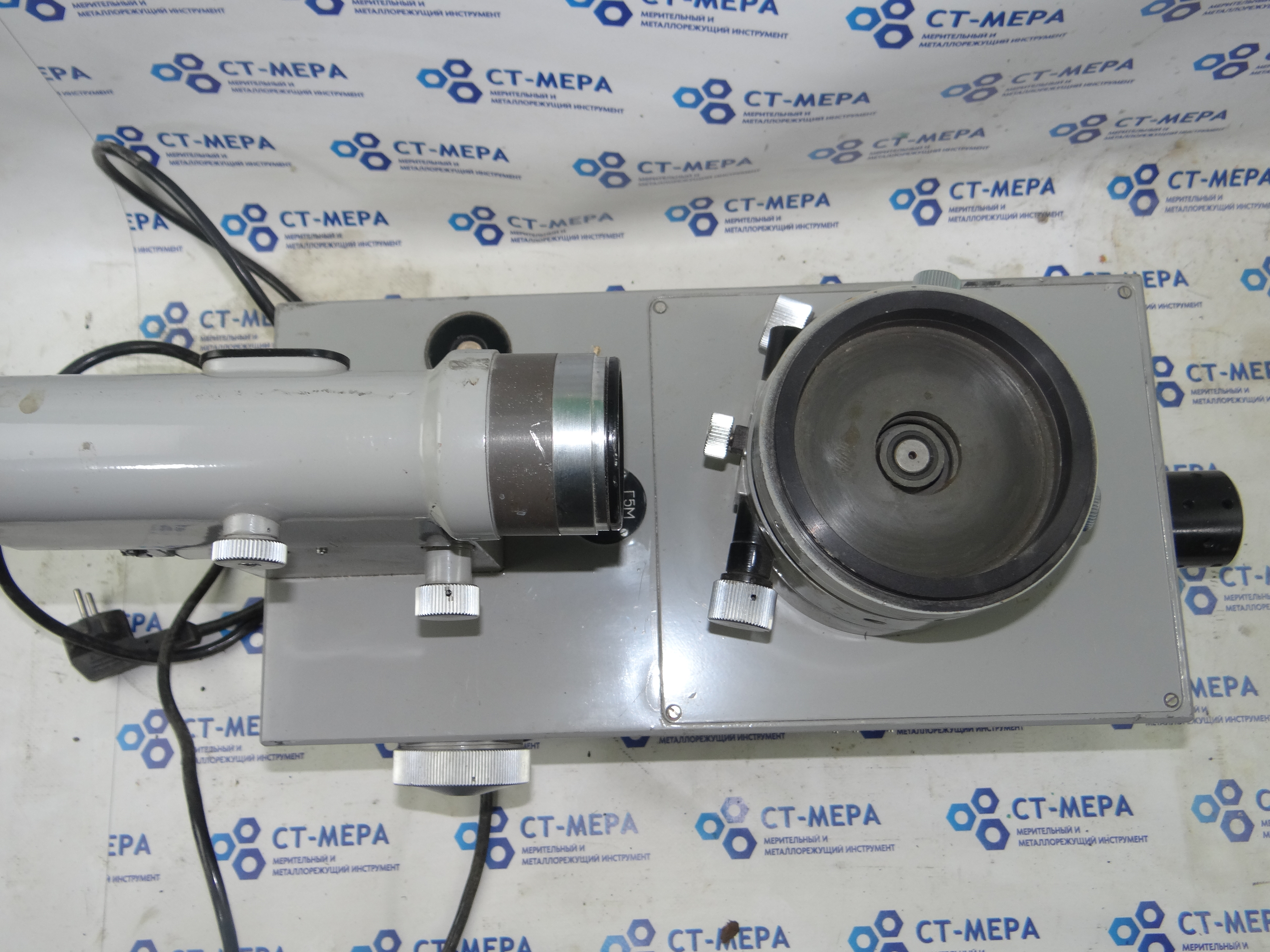

Основные части гониометра Г5М:

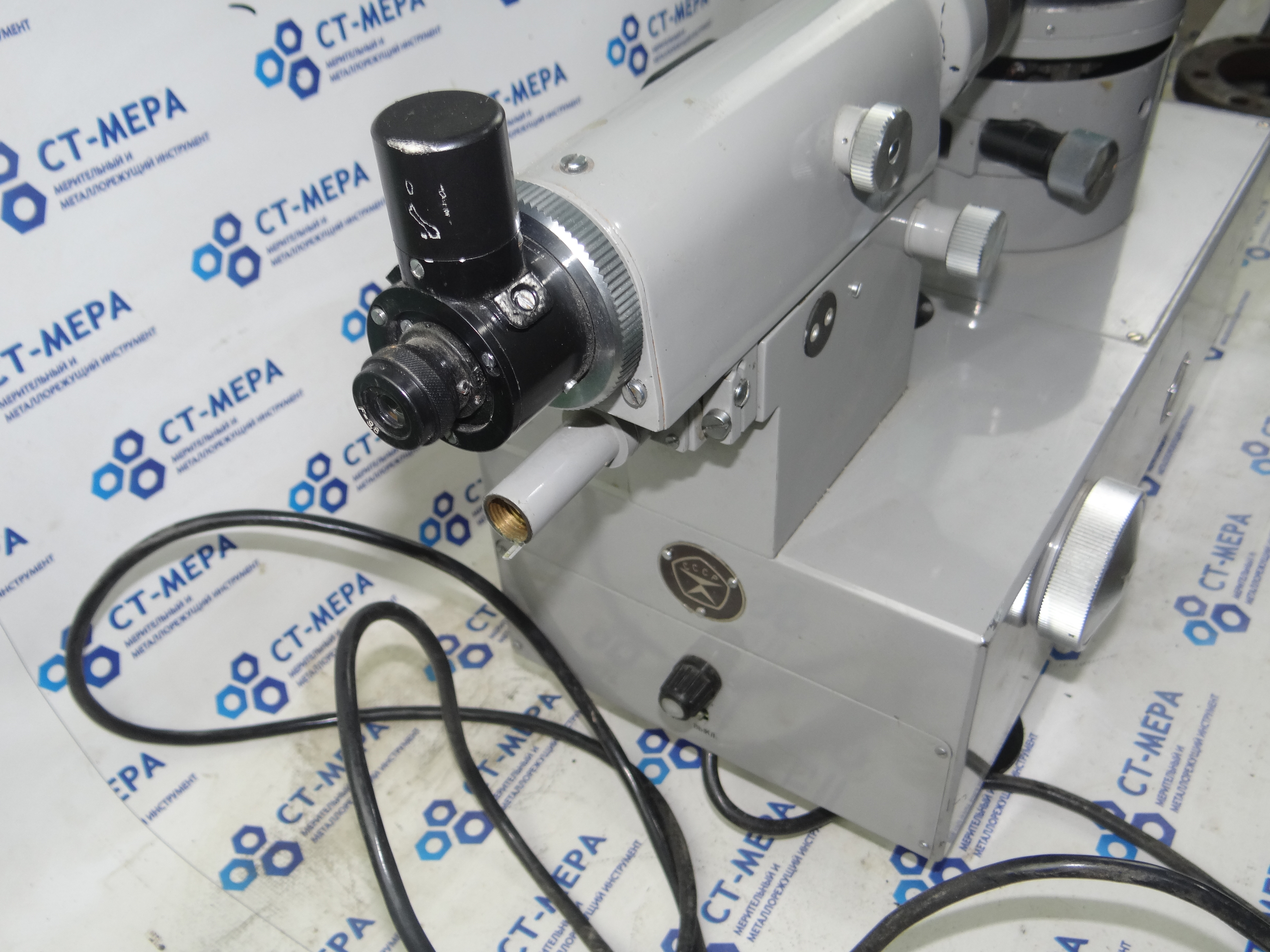

- автоколлиматор (телескопическая система с внутренней фокусировкой);
- микроскоп;

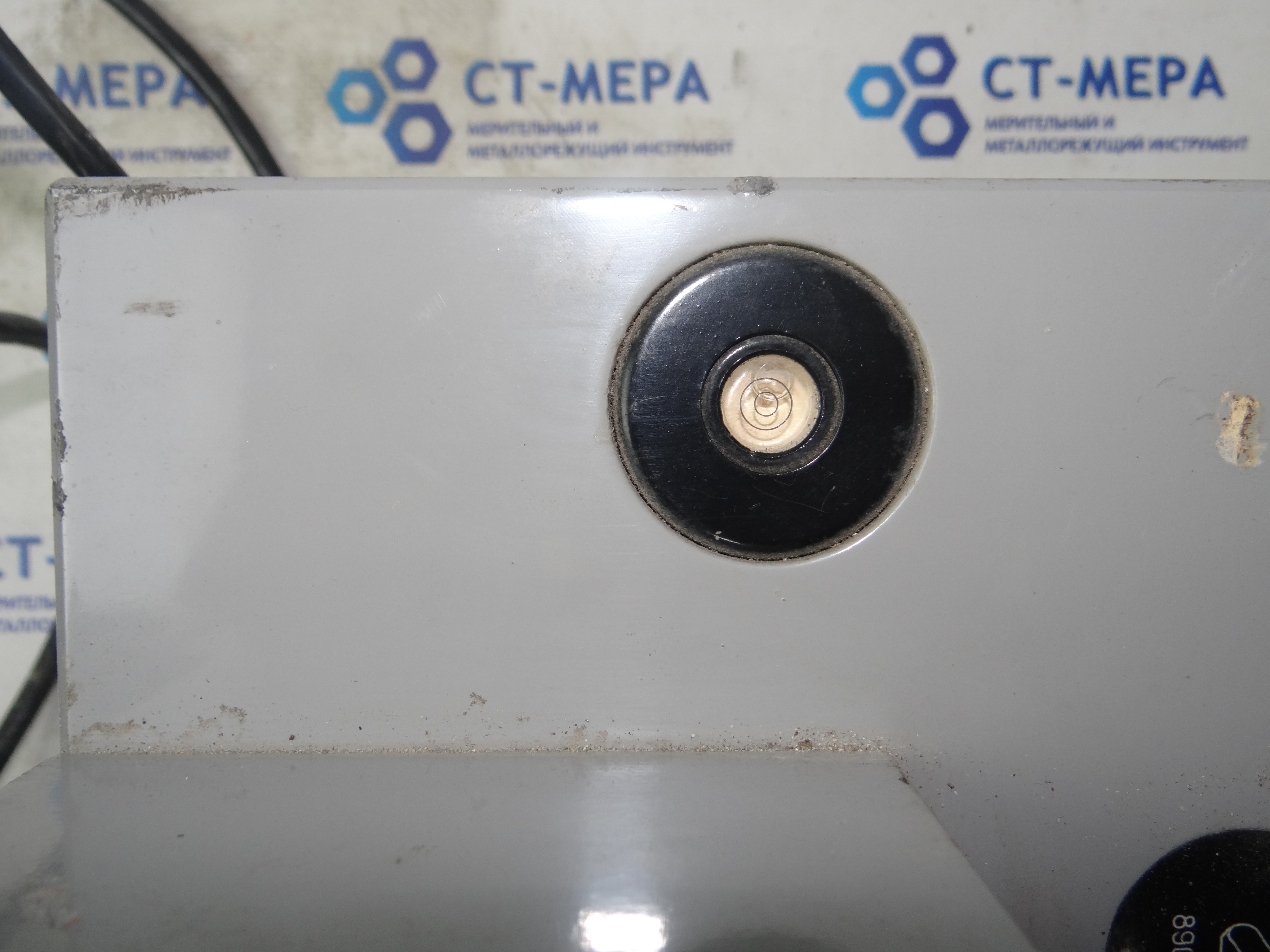

- корпус;

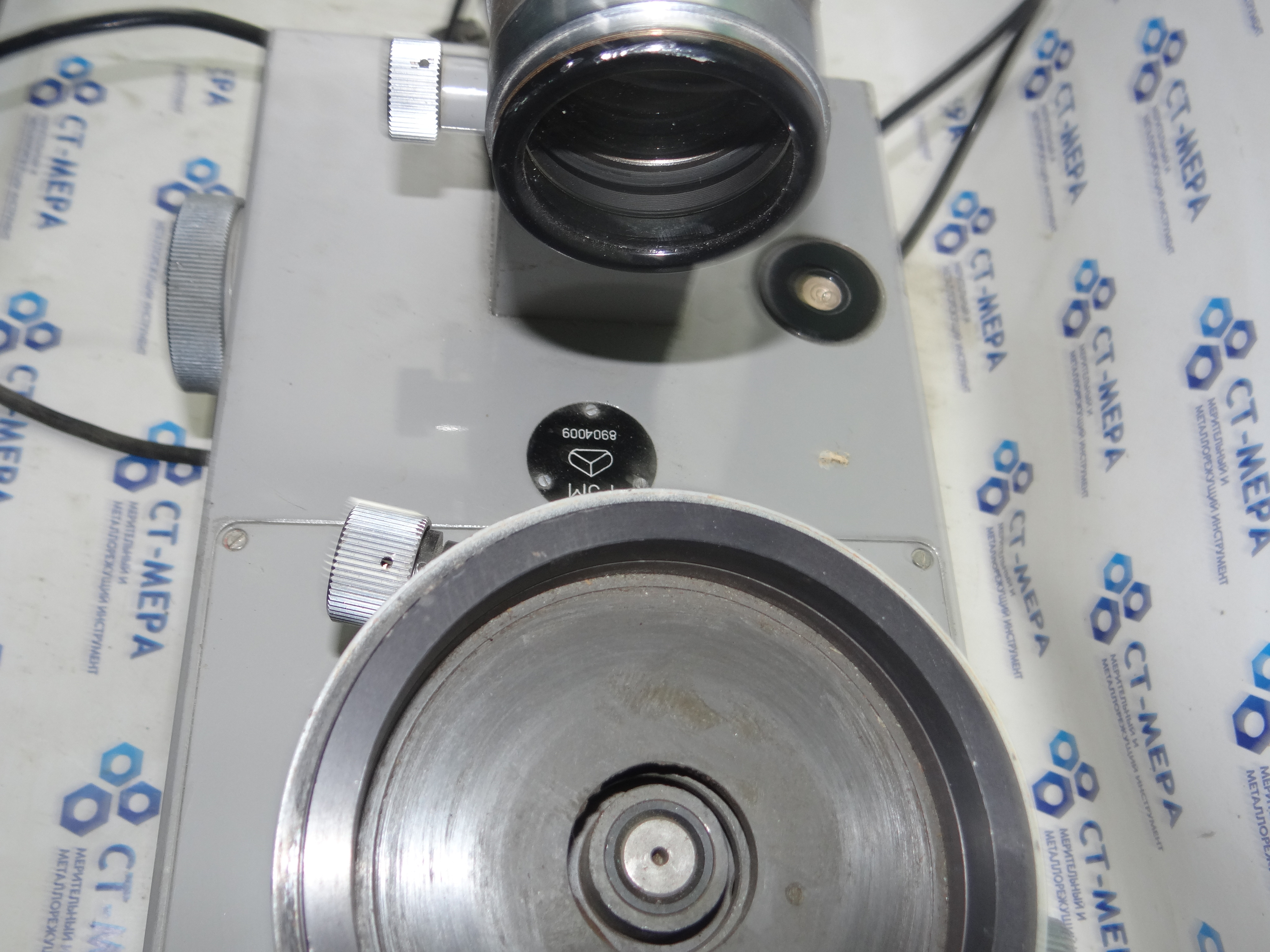

- столик с лимбом и осевой системой.

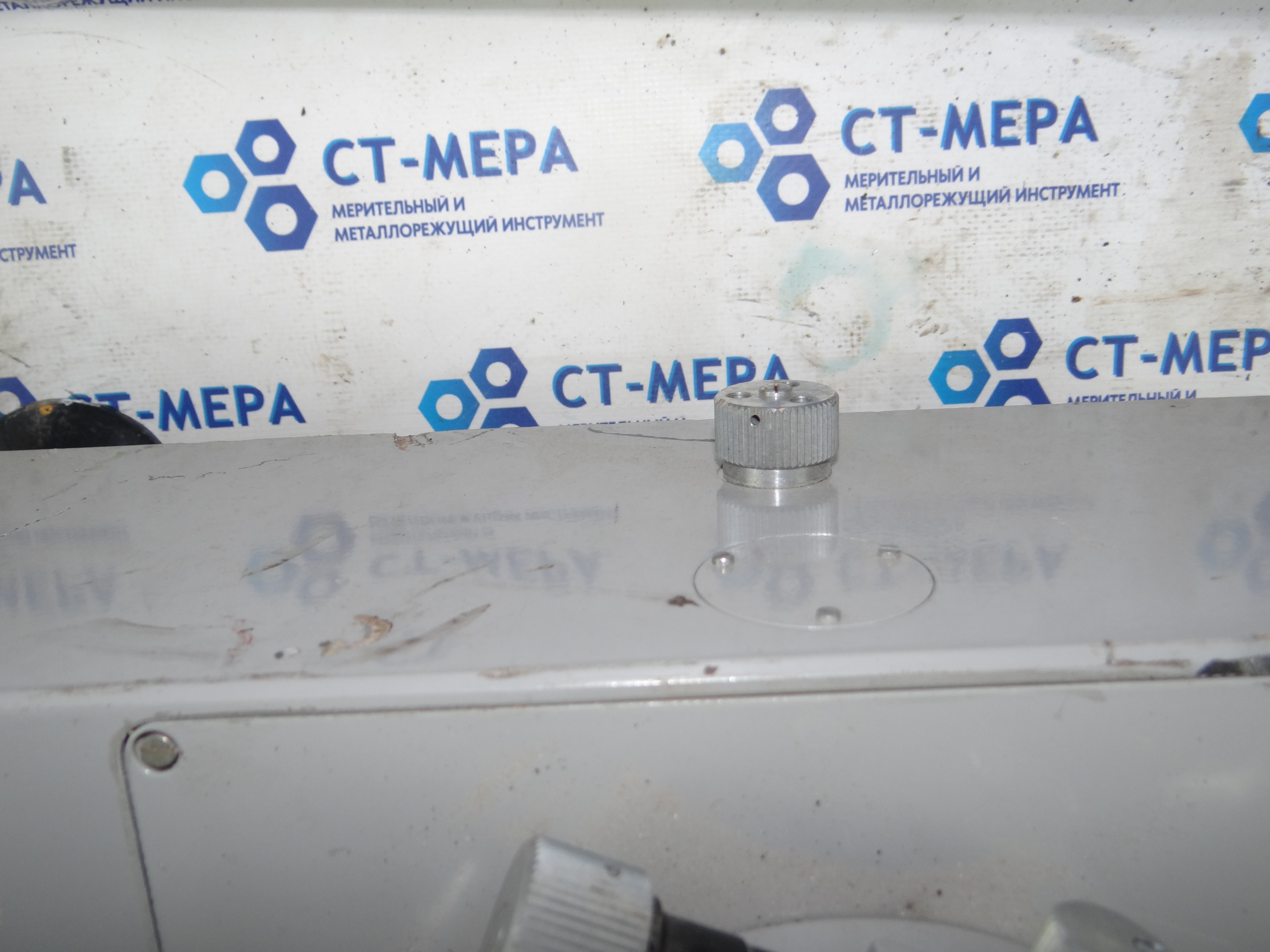

Лимб и столик могут вращаться вручную или с помощью микрометренного винта. Для правильной установки призмы столик можно наклонять по двум взаимно перпендикулярным плоскостям. В отсчётном устройстве есть подсветка, стеклянный лимб, мостик, оптический микрометр и отсчётный микроскоп.
Условия эксплуатации
Для точных измерений прибор должен находиться в сухом и чистом помещении, где влажность не превышает 80%, а также отсутствуют вибрации.
