Измерительные головки ИГПВ – предназначены для высокоточных измерений линейных размеров и отклонений форм.
Измерительные головки моделей ИГП, ИГПВ, ИГПВГ микрокаторы – предназначены для высокоточных измерений линейных размеров и отклонений форм. Позволяют производить измерения с точностью от 10 мкм модель 10ИГПВ до 0,1 мкм (модель 01ИГПВ). Имеют присоединительный диаметр 28 мм и в основном используются в комплекте со стойками С-I микрокаторы 01ИГПВ, 02ИГПВ, 05ИГПВ и стойками С-II микрокаторы 1ИГПВ, 2ИГПВ, 5ИГПВ, 10ИГПВ.
Принцип работы следующий. Специальная ленточная пружина, завитая от середины в разные стороны, закреплена на угольнике и консольной пружине. К середине пружины приклеена стрелка, которая поворачивается при растяжении пружины. Измерительный стержень подвешен на мембранах и связан с угольником. Перемещение измерительного стержня вызывает поворот угольника вокруг точки а, что в свою очередь изменяет растяжение пружины. Угол поворота стрелки пропорционален величине растяжения пружины.

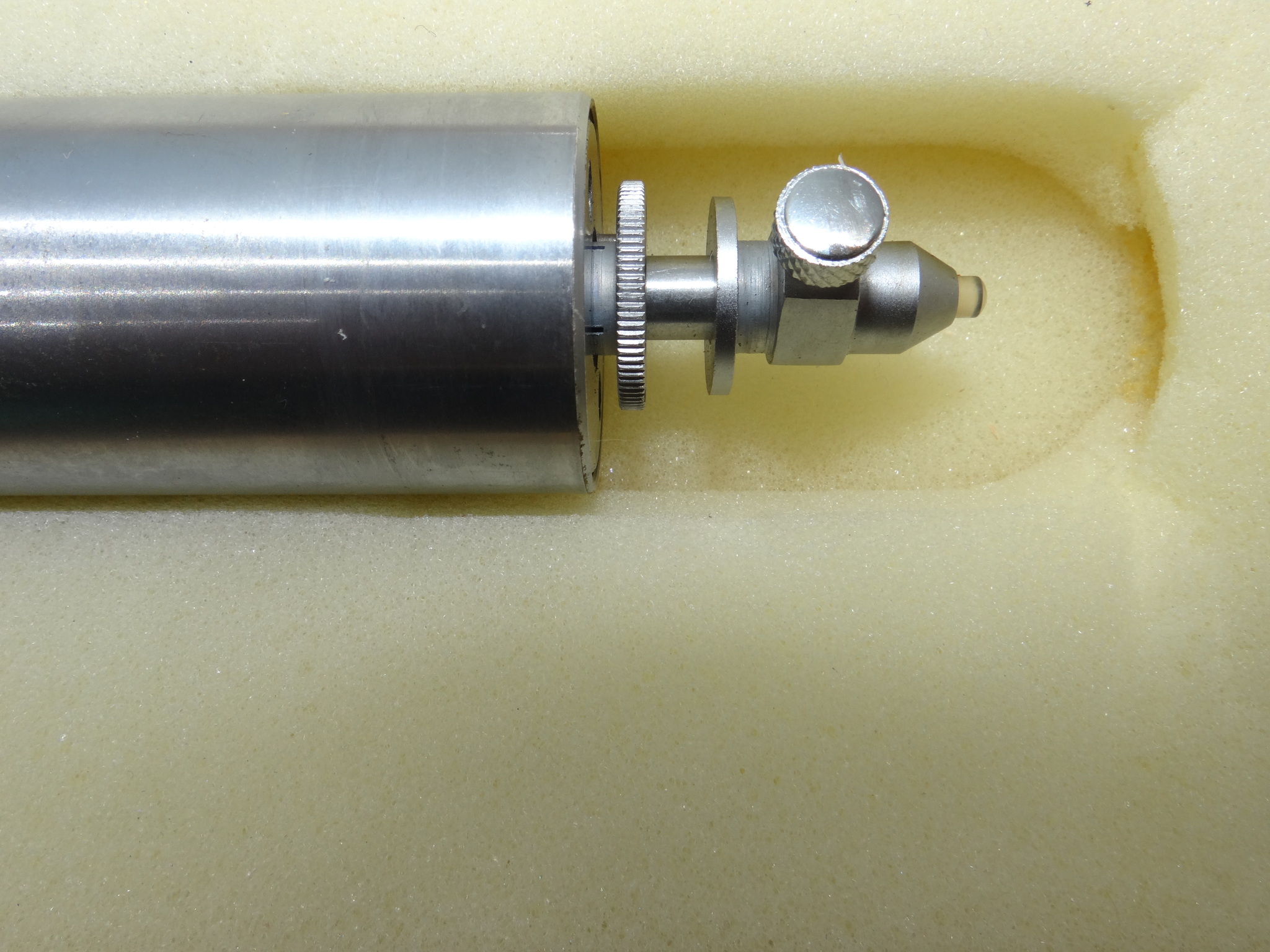

Микрокаторы оснащены механизмом для точной установки на размер в пределах шести делений шкалы. Измерительные наконечники головок оснащены корундом. Головки укомплектованы измерительным наконечником со сферической измерительной поверхностью и арретиром.
Выпускаются следующие разновидности:
- тип ИГПВ - буква "В" в обозначении указывает на виброустойчивость. Такие головки могут использоваться в условиях повышенной вибрации. Относится к микрокаторам 05ИГПВ, 02ИГПВ, 01ИГПВ.
- тип ИГПВГ - дополнительная буква "Г" говорит о том, что помимо виброустойчивости микрокатор обладает еще и гидроусойчивостью повышенной герметичностью. Это позволяет использовать данные модели в условиях 100% влажности. Характерно для микрокаторов 10ИГПВГ, 5ИГПВГ, 2ИГПВГ, 1ИГПВГ.
По заказу покупателя микрокаторы всех моделей могут быть дополнительно откалиброваны в метрологических организациях.
