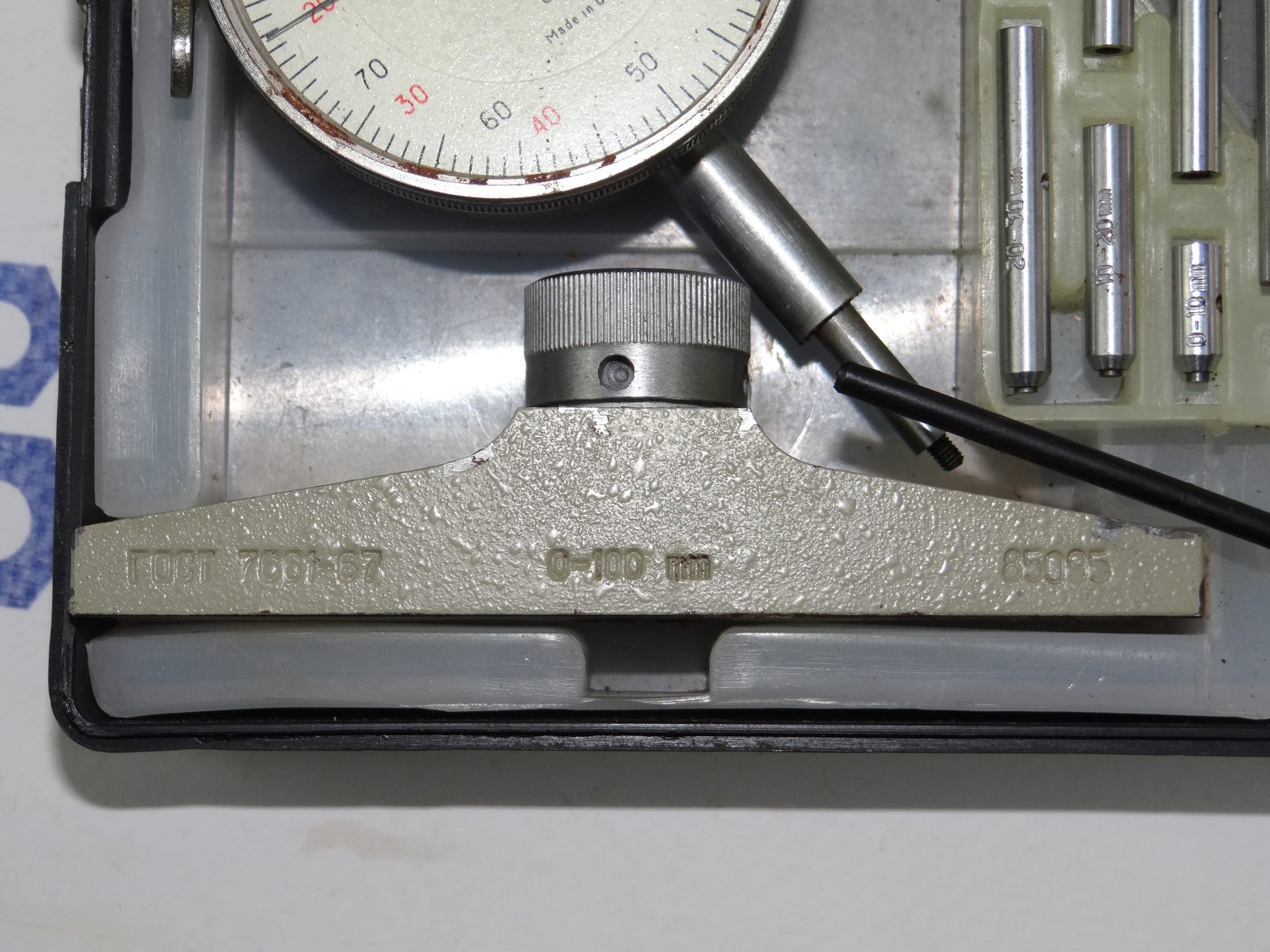

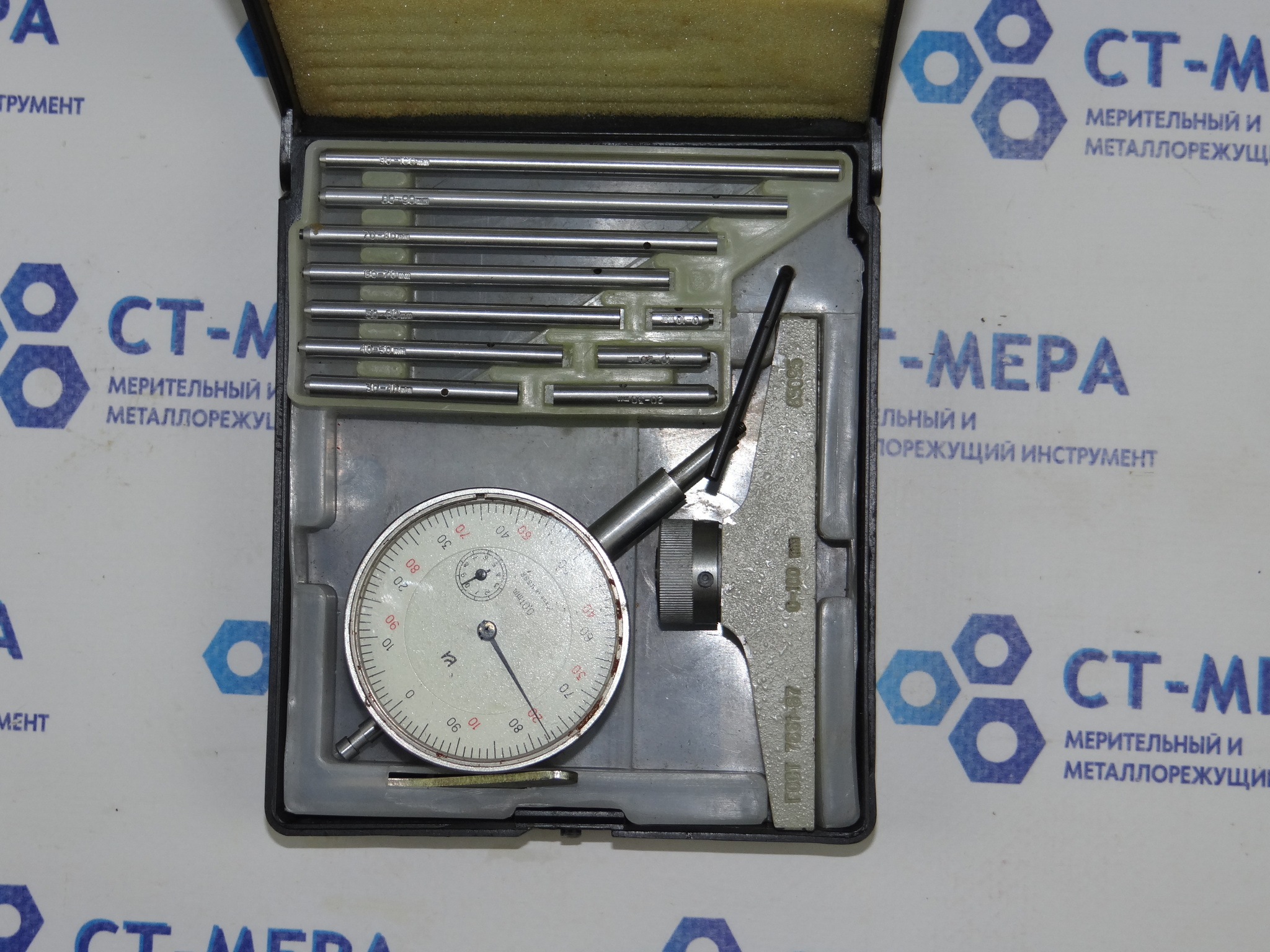

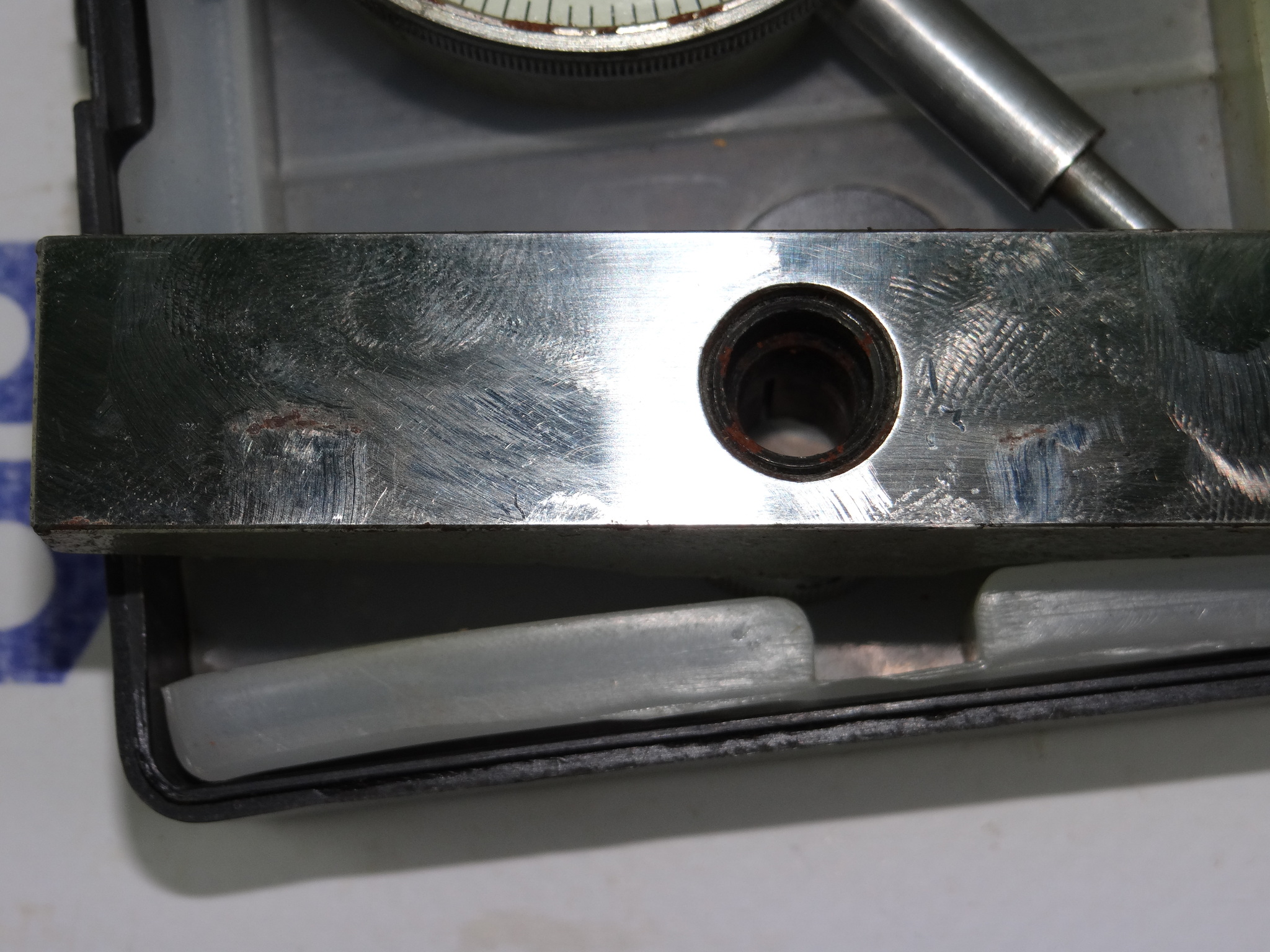

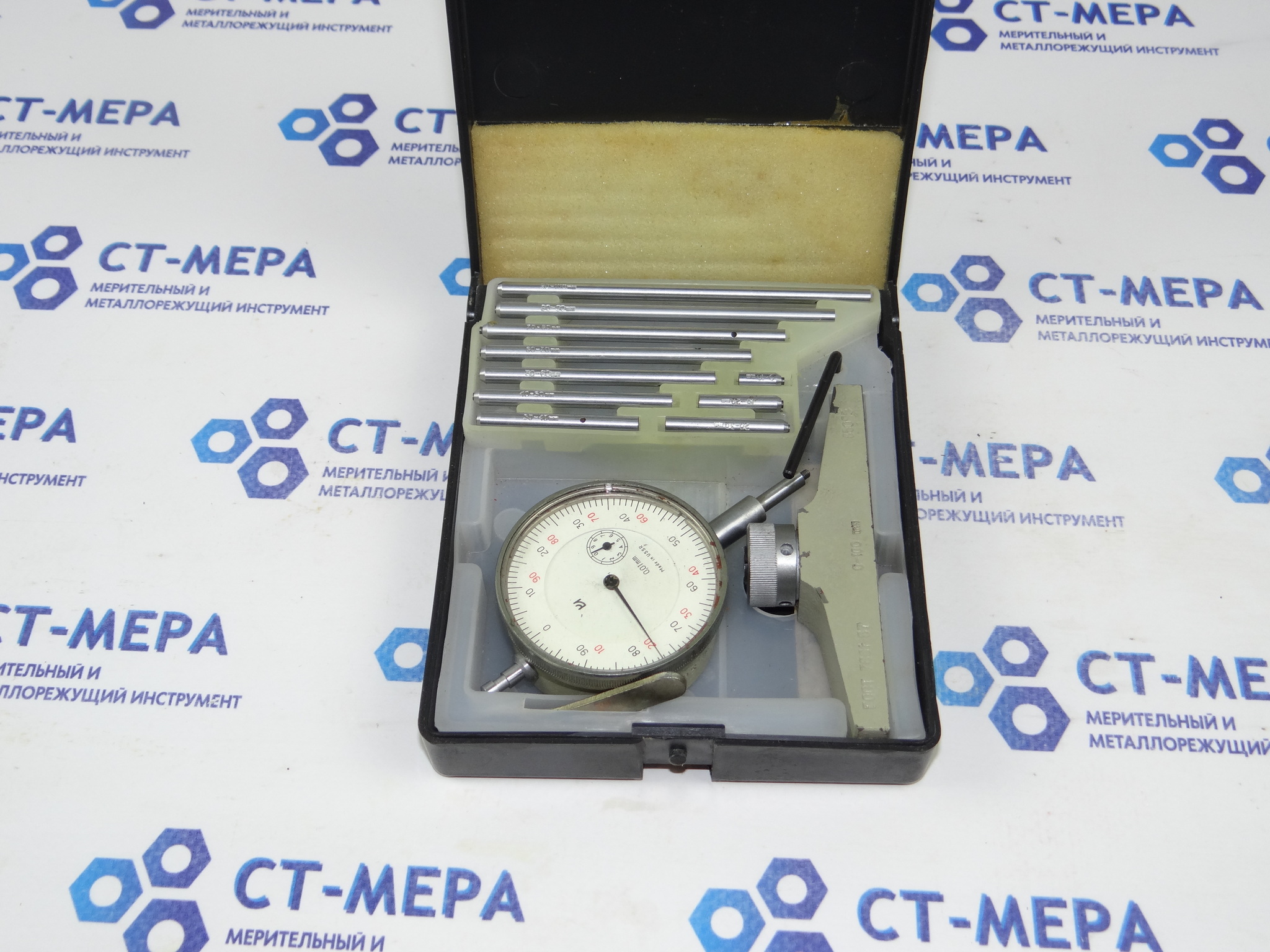

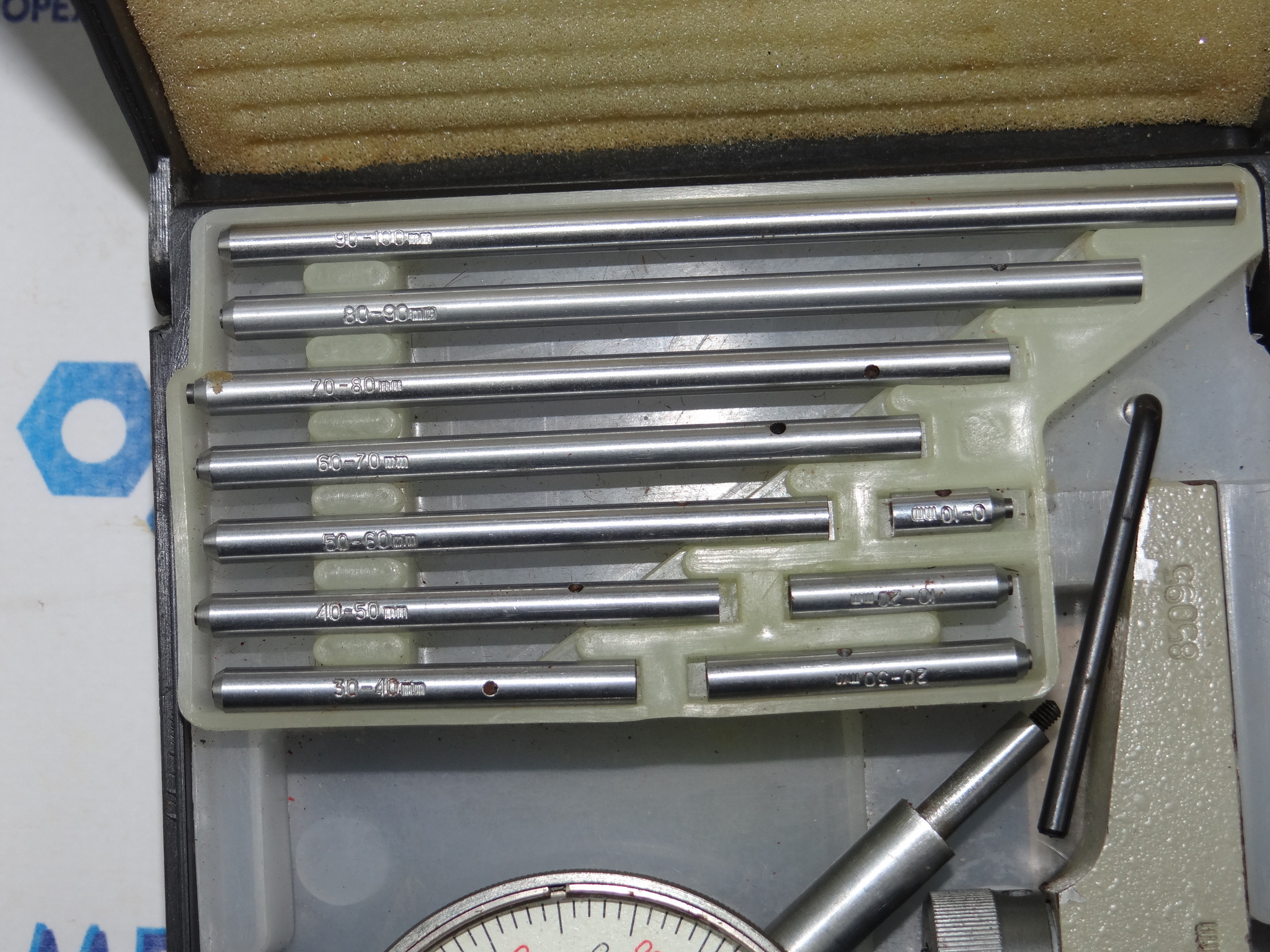

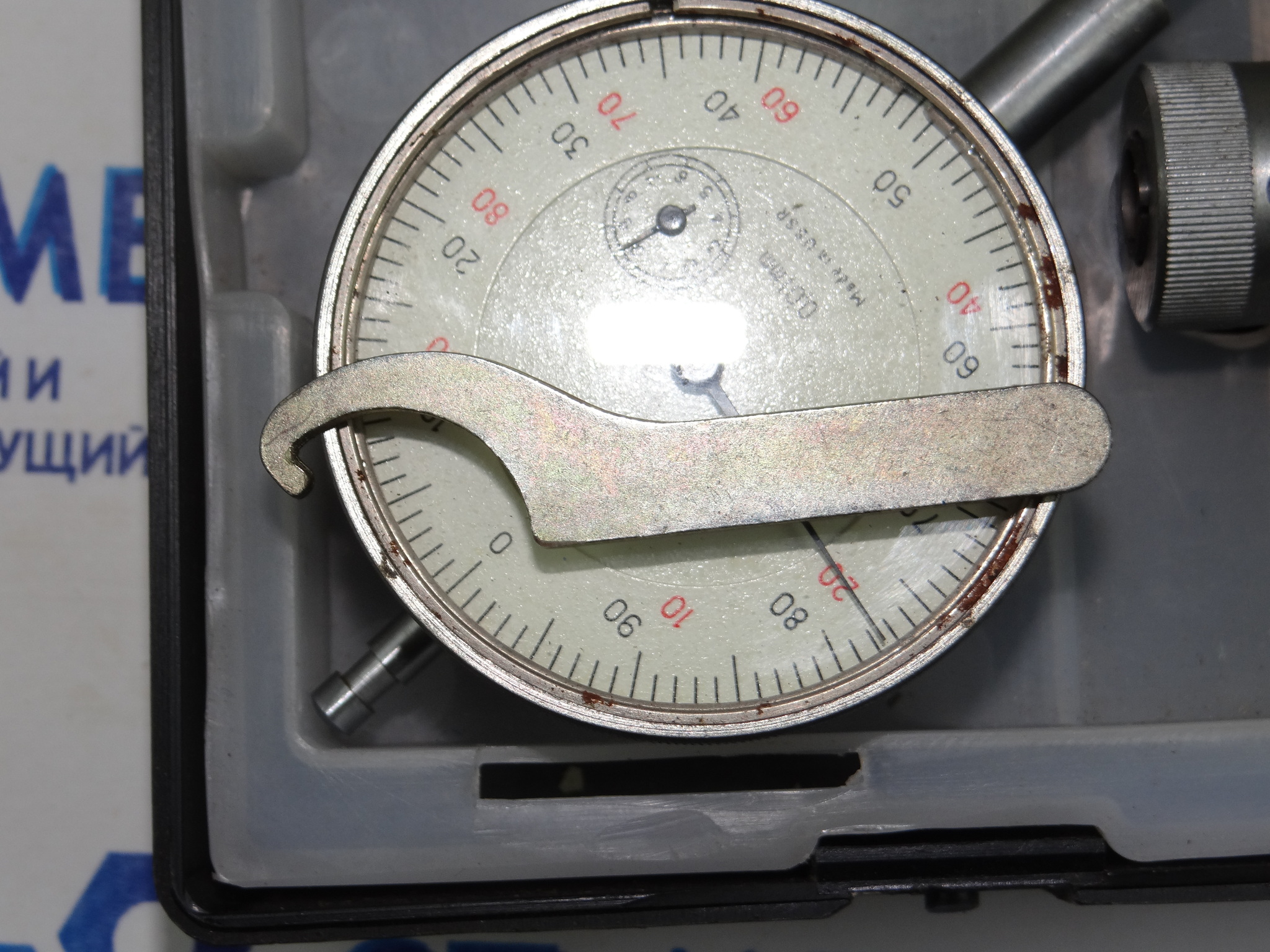

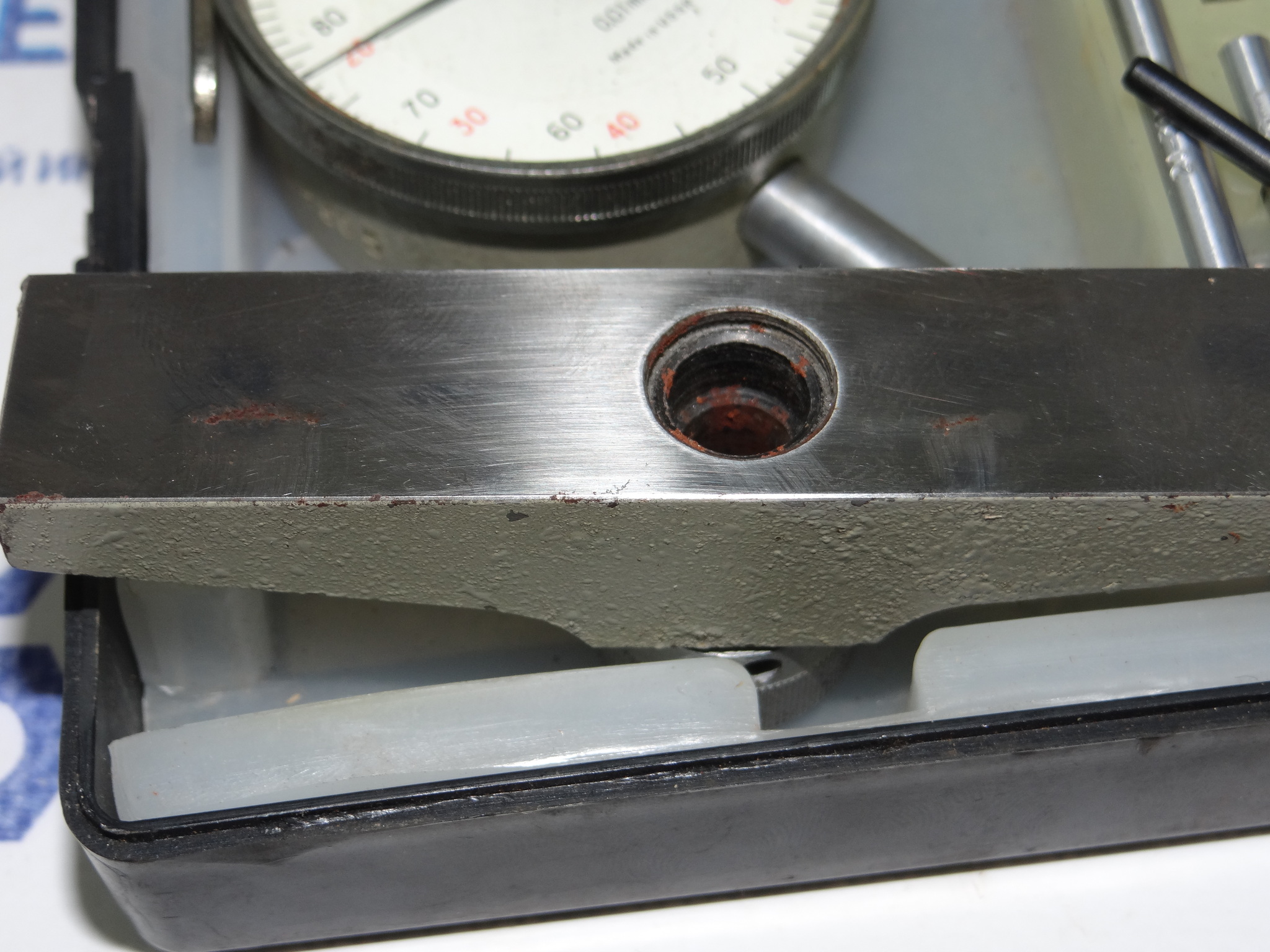

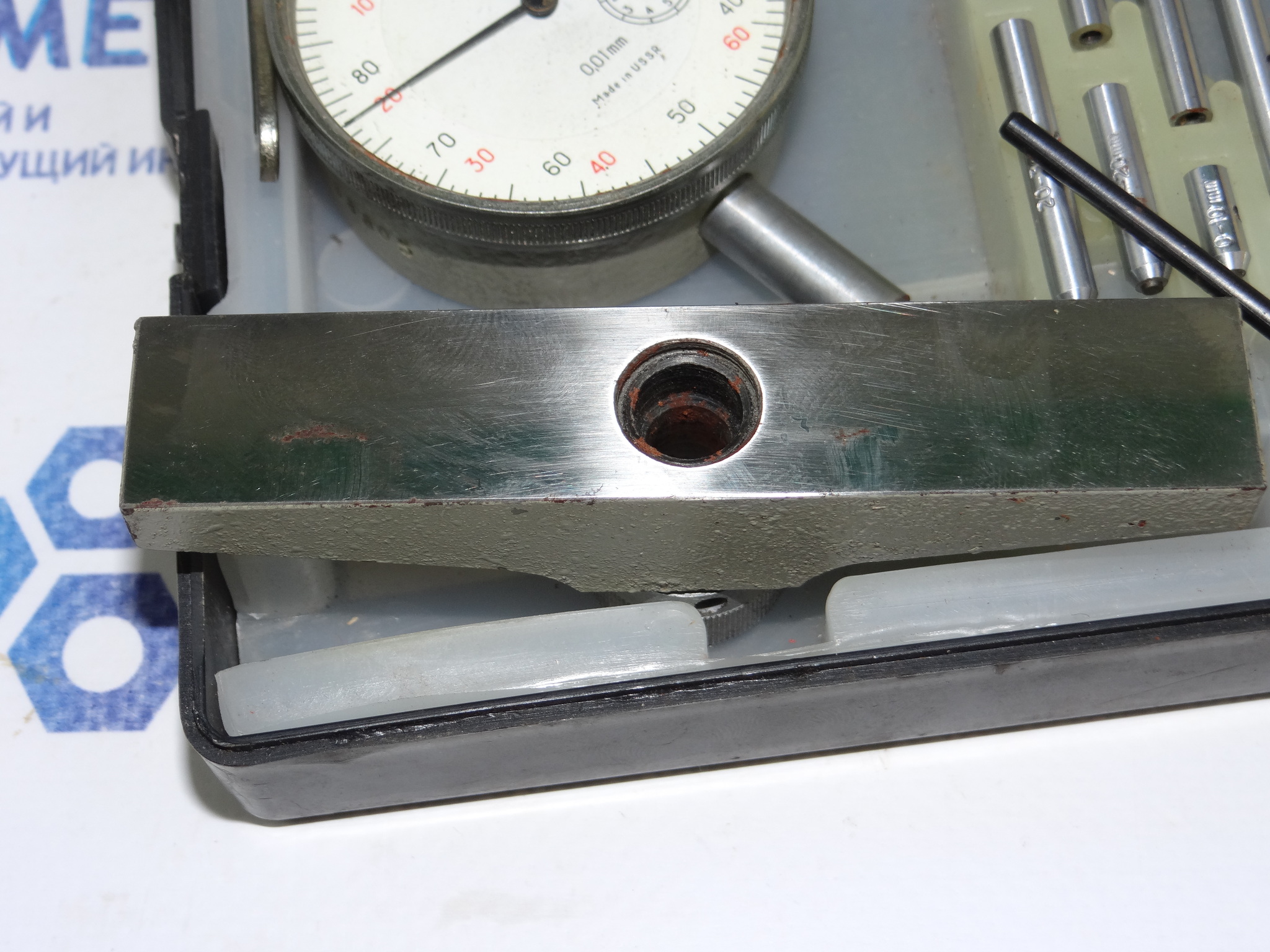

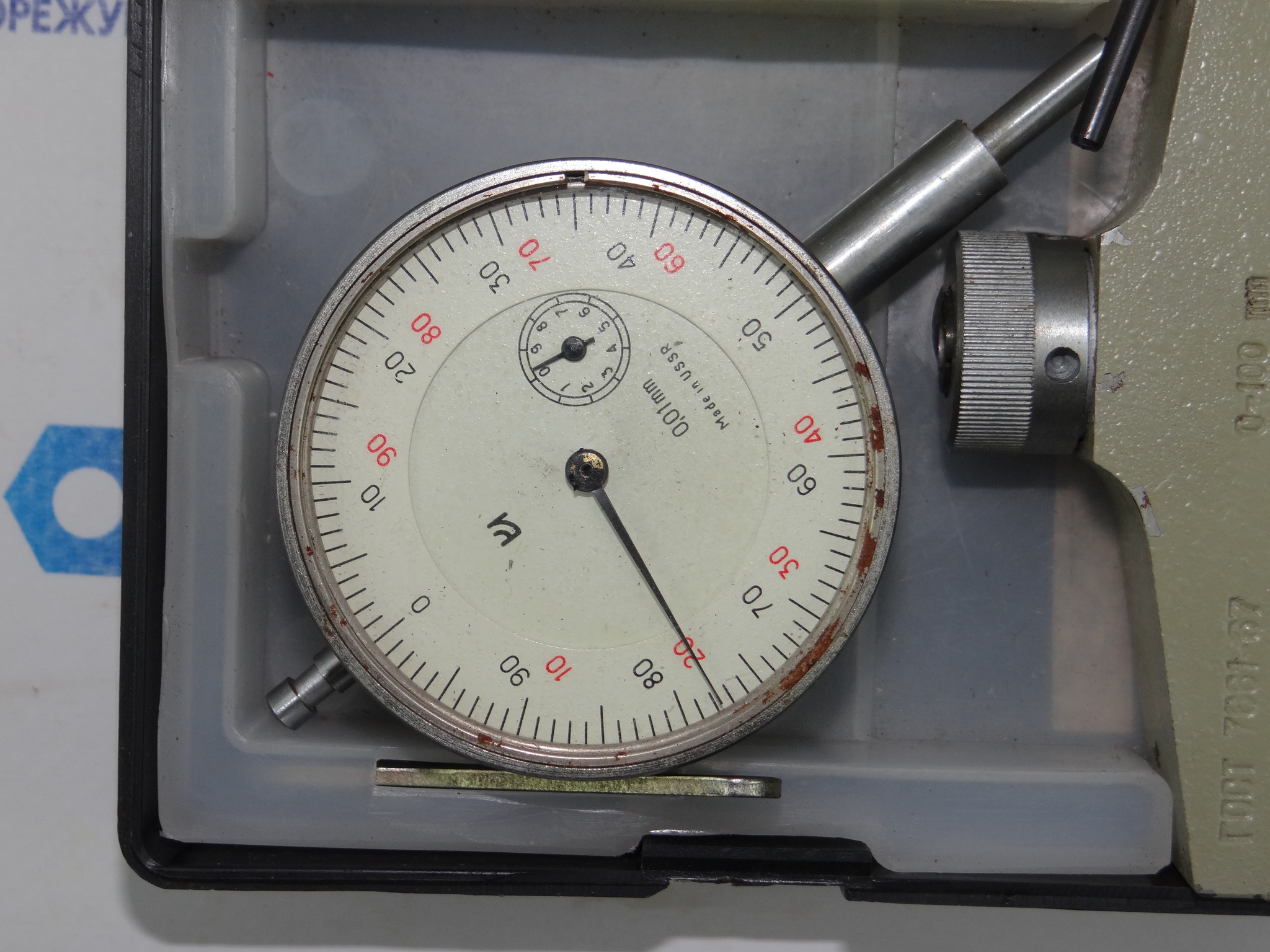

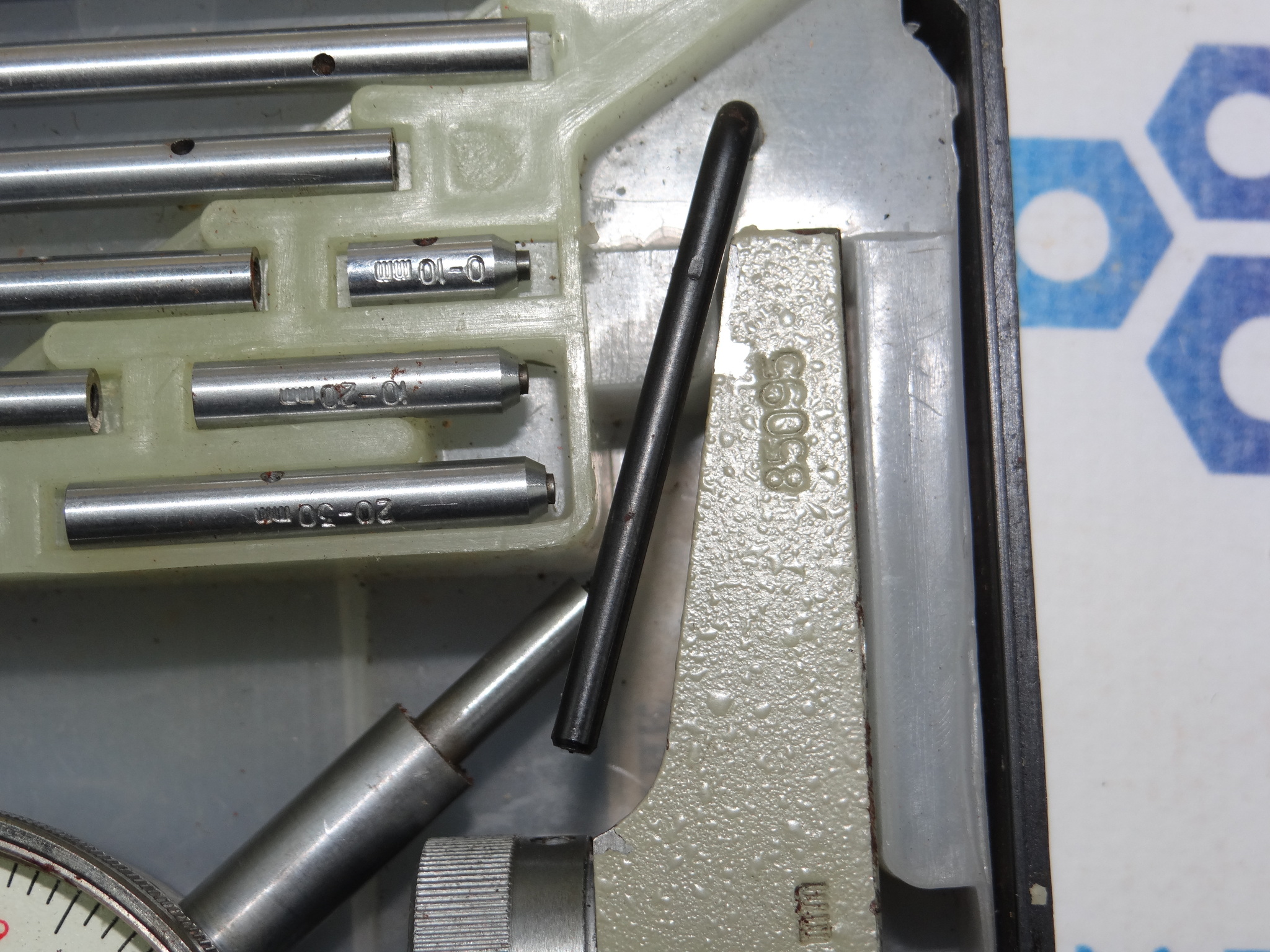

Глубиномер индикаторный — это высокоточный инструмент, необходимый для измерения глубины отверстий и пазов до 100 мм. Представляет собой индикатор часового типа и измерительный наконечник, покрытый твердым сплавом, зафиксированный в основании. Благодаря набору стержней, входящих в комплект, диапазон измерений инструмента сильно расширяется. Прибор имеет механический типа работы, показания снимаются по круговым шкалам индикатора – большая отвечает за целые значения, маленькая – за доли миллиметров. Материал изготовления – углеродистая или нержавеющая сталь. Хранить прибор следует в специальном пластиковом или деревянном кейсе, который поставляется в наборе. Глубиномеры должны эксплуатироваться при температуре 20±15°С и относительной влажности воздуха не более 80% при температуре 25°С.
Имеет сертификат о поверке. Шкала инструмента имеет цену деления 0,01 мм и верхний предел измерений 100 мм.
Это специальные устройства, применяемые для точного определения размеров и других геометрических характеристик предметов. К таким устройствам относятся кронциркули, нутромеры и глубиномеры (в том числе соответствующие микрометрические приборы и штангенприборы), щупы, индикаторные приборы, уровни и отвесы, линейки и угольники.
Микрометры, нутромеры и глубиномеры. Некоторые часто встречающиеся размеры, например диаметр цилиндра, диаметр и глубину отверстия, невозможно точно измерить, прикладывая к детали обычную измерительную линейку. Но можно «взять» диаметр или глубину отверстия при помощи кронциркуля-нутромера или глубиномера, а затем измерить взятое расстояние по линейке или штриховой мере. Для повышения точности таких измерений применяются кронциркули прямого отсчета, снабженные шкалой, а также микрометры и штангенприборы того же назначения. В микрометрических приборах используется высокоточная винтовая резьба очень малого шага. Отсчет по микрометру сводится к определению числа полных оборотов и долей оборота барабана относительно его нулевого положения. Полные обороты отмечаются штрихами линейной шкалы на неподвижном стебле, а дробные доли оборота — штрихами круговой шкалы на торцевой кромке вращающегося барабана. В большинстве микрометров англоязычных стран используется резьба, имеющая 40 ниток на дюйм, и предусматривается 25 делений на барабане, так что каждому делению барабана соответствует перемещение измерительного стержня на одну тысячную дюйма.
