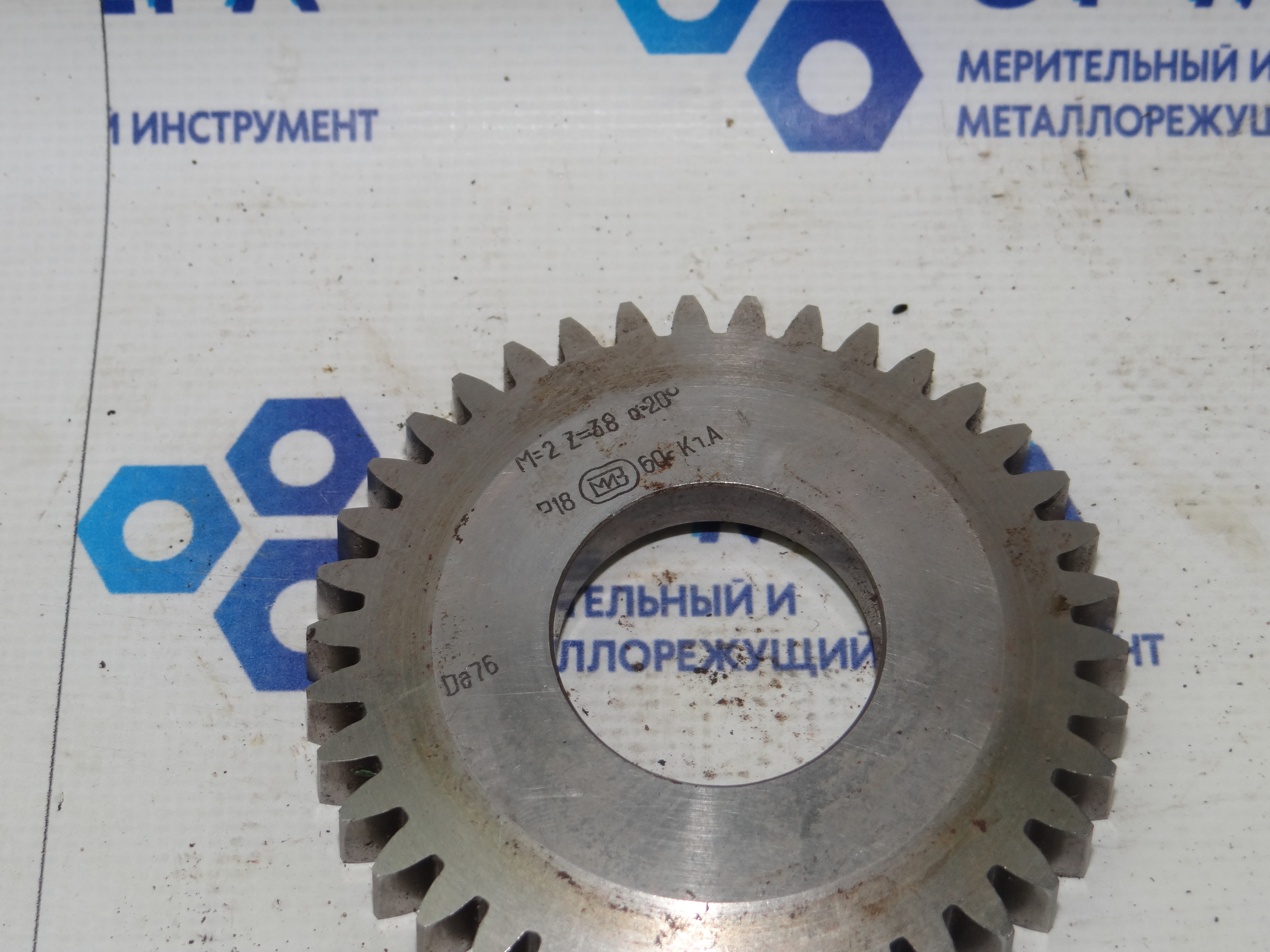

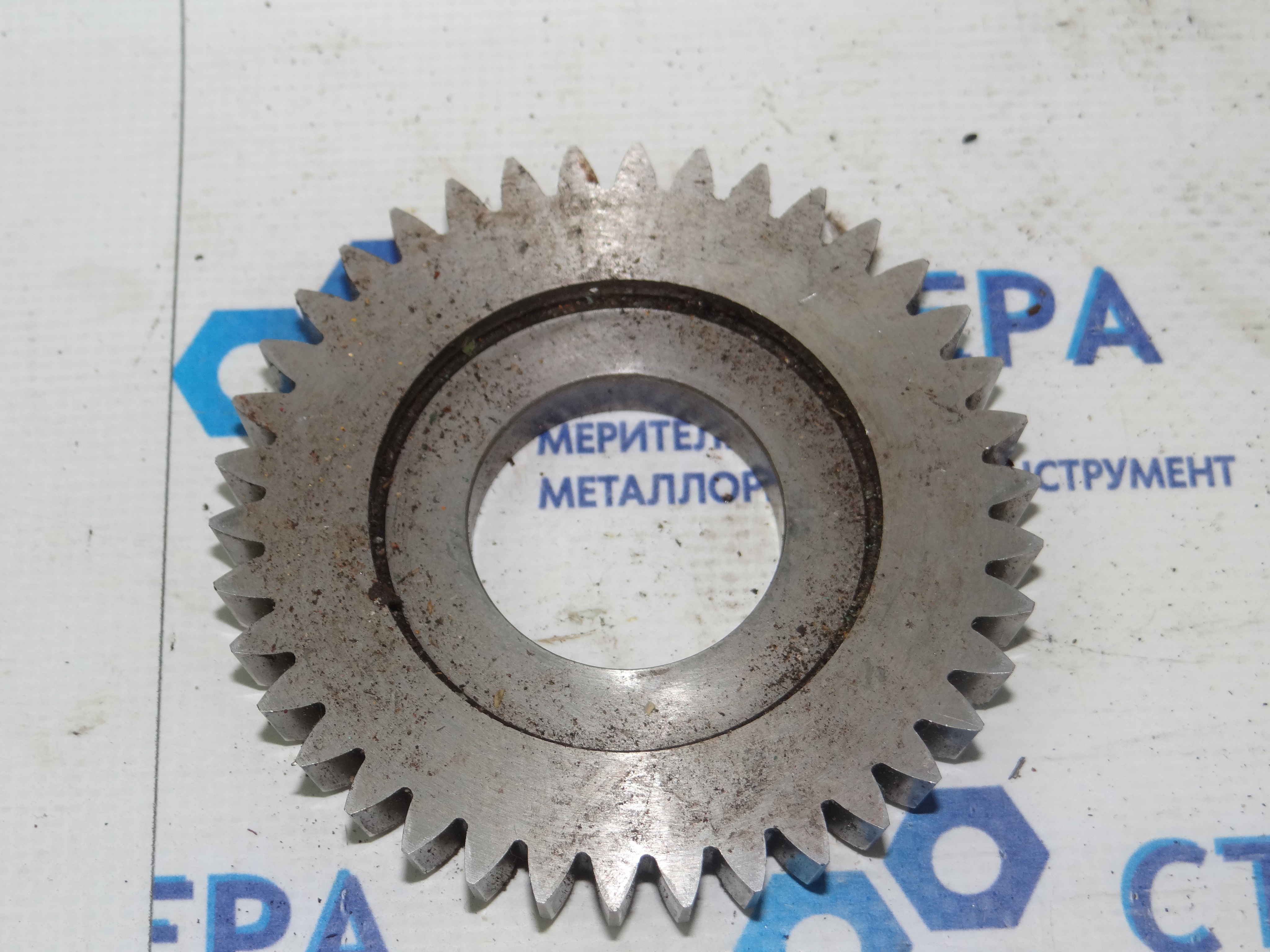

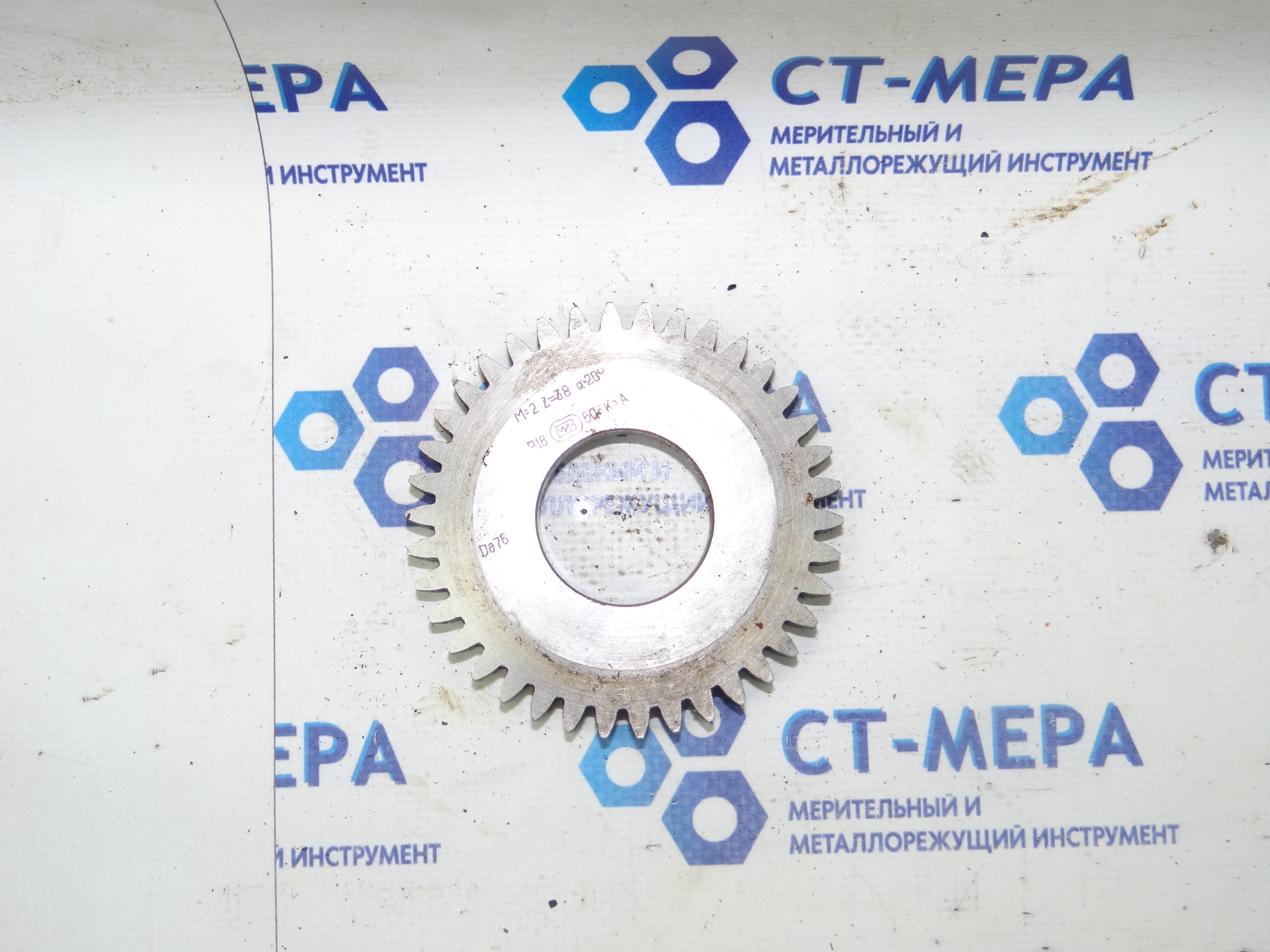

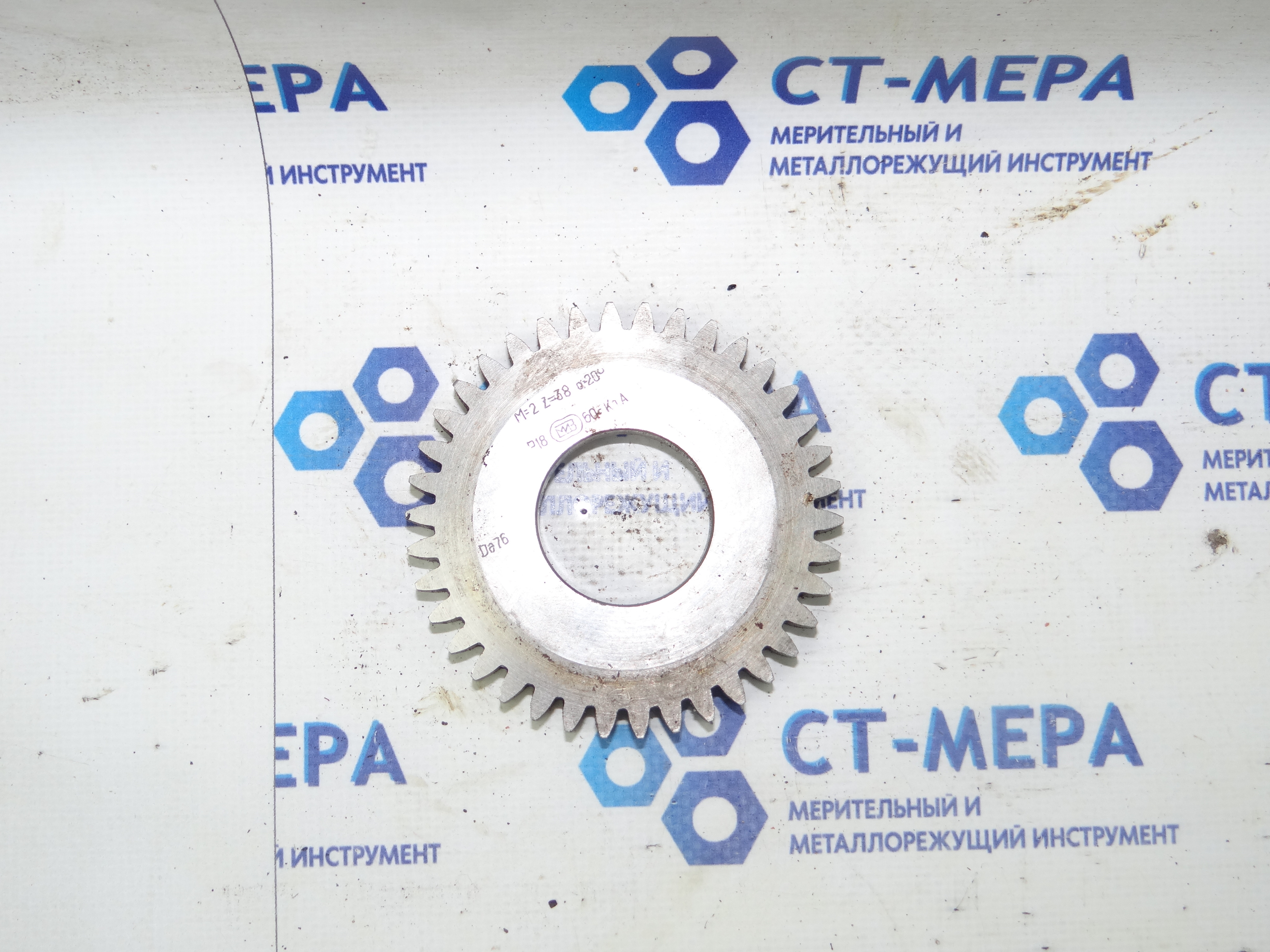

Дисковый долбяк — это металлорежущий инструмент, разновидность зуборезного долбяка. Представляет собой зубчатый диск с центральным посадочным отверстием и шпоночным пазом. Используется для нарезания зубьев цилиндрических зубчатых колёс методом обкатки на зубодолбёжных станках.
Конструкция
По сути, это корригированное зубчатое колесо, у которого зубьям приданы передние и задние углы, формирующие режущие кромки. Профиль зуба в нормальном сечении соответствует стандартному эвольвентному исходному контуру (угол профиля α = 20°).
Основные элементы конструкции:
- зубчатый венец — режущая часть, которая при обкатке формирует профиль нарезаемого колеса;
- посадочное отверстие — для установки на оправку шпинделя станка;
- базовый торец — опорная поверхность, определяющая осевое положение долбяка на станке;
- шпоночный паз — обеспечивает передачу крутящего момента от шпинделя.
Обычно изготавливается из быстрорежущих сталей (например, Р18, Р6М5), что обеспечивает прочность и износостойкость.
Типы и классификация
Дисковые долбяки бывают:
- Прямозубые — классифицируются по классам точности (АА, А, В).
- Косозубые — применяются для нарезания косозубых колёс внешнего и внутреннего зацепления, классы точности — А и В.
Стандартные чистовые зуборезные долбяки изготавливаются по ГОСТ 9323-79.
Область применения
Дисковые долбяки используются для:
- нарезки цилиндрических зубчатых колёс наружного и внутреннего зацепления (прямозубых, косозубых, шевронных);
- обработки зубчатых секторов, блочных шестерён с близко расположенными венцами и других деталей, которые невозможно или нерационально обрабатывать зубофрезерованием;
- создания шлицевых отверстий, пазов и канавок на плоских и фасонных поверхностях.
Это универсальный инструмент для большинства задач зубодолбления.
Преимущества
- жёсткость конструкции;
- большой запас на переточки (толстый венец);
- широкий размерный ряд в стандартных исполнениях.
