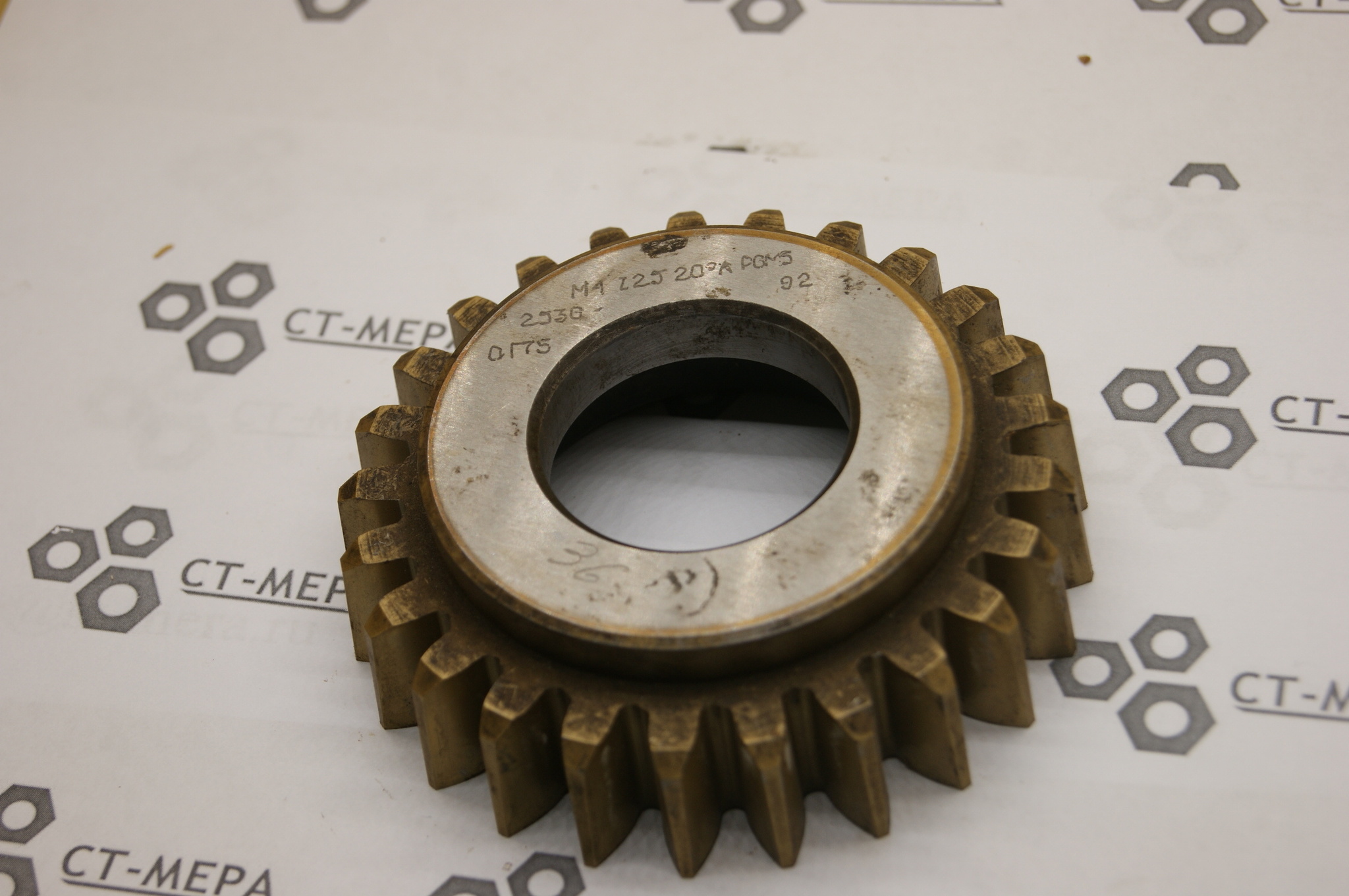

Долбяк чашечный М4 z=25 (20°) кл. А Р6М5

Купить в 1 клик
Выбрать
    Описание
    Отзывы
    Описание
    Долбяк представляет собой коррегированное зубчатое колесо с эвольвентным профилем зубьев, на
    которых имеются режущие лезвия и передние и задние углы требуемой величины.
    В исходном сечении размеры зуба долбяка равны размерам зуба исходного контура
    инструментальной рейки. Передний угол стандартных долбяков равен 5°, задний угол на вершине
    зубьев равен 6°, а задний боковой угол несколько изменяется при переточках долбяка и равен
    приблизительно 2°. В ряде случаев применяют большие значения передних и задних углов
    долбяка для облегчения процесса резания.
    Назначение долбяков - для нарезания прямозубых и косозубых колес внутреннего и внешнего
    зацеплени, шевронных колес и при работе «в упор». Существуют слудующие типы долбяков:
    дисковые, чашечные, хвостовые, втулочные, сборные и т.д., косозубые и прямозубые.
    Косозубые долбяки изготавливают как с правым, так и с левым наклоном зубьев. Класс
    точности долбяков – АА, А и В. Рекомендуют применять долбяки класса АА – для колес
    шестой степени точности, В – для колес восьмой степени точности.
    Источниками погрешностей зубчатых колес при нарезании их на зубодолбежных станках
    являются:
    1)
    Неточность режущей кромки долбяка (влияет на основной шаг и профиль зуба);
    2)
    Неточность шага долбяка (влияет на основной шаг и профиль зуба);
    3)
    Несовпадение оси посадочного отверстия долбяка с осью его основного цилиндра (влияет
    на окружной шаг и накопленную ошибку его, а также на профиль зуба и его радиальное
    биение);
    4)
    Неперпендикулярность базисного торца оси долбяка (влияет на точность окружного шага-
    накопленную ошибку его, профиль зуба, направление зуба и радиальное биение зубчатого
    венца);
    5)
    Неточность посадочного отверстия долбяка (влияет на окружной шаг и накопленную
    ошибку его, профиль зуба, направление зуба и на радиальное биение зубчатого венца);
    6)
    Отклонение высоты зуба долбяка (влияет на положение исходного контура колеса);
