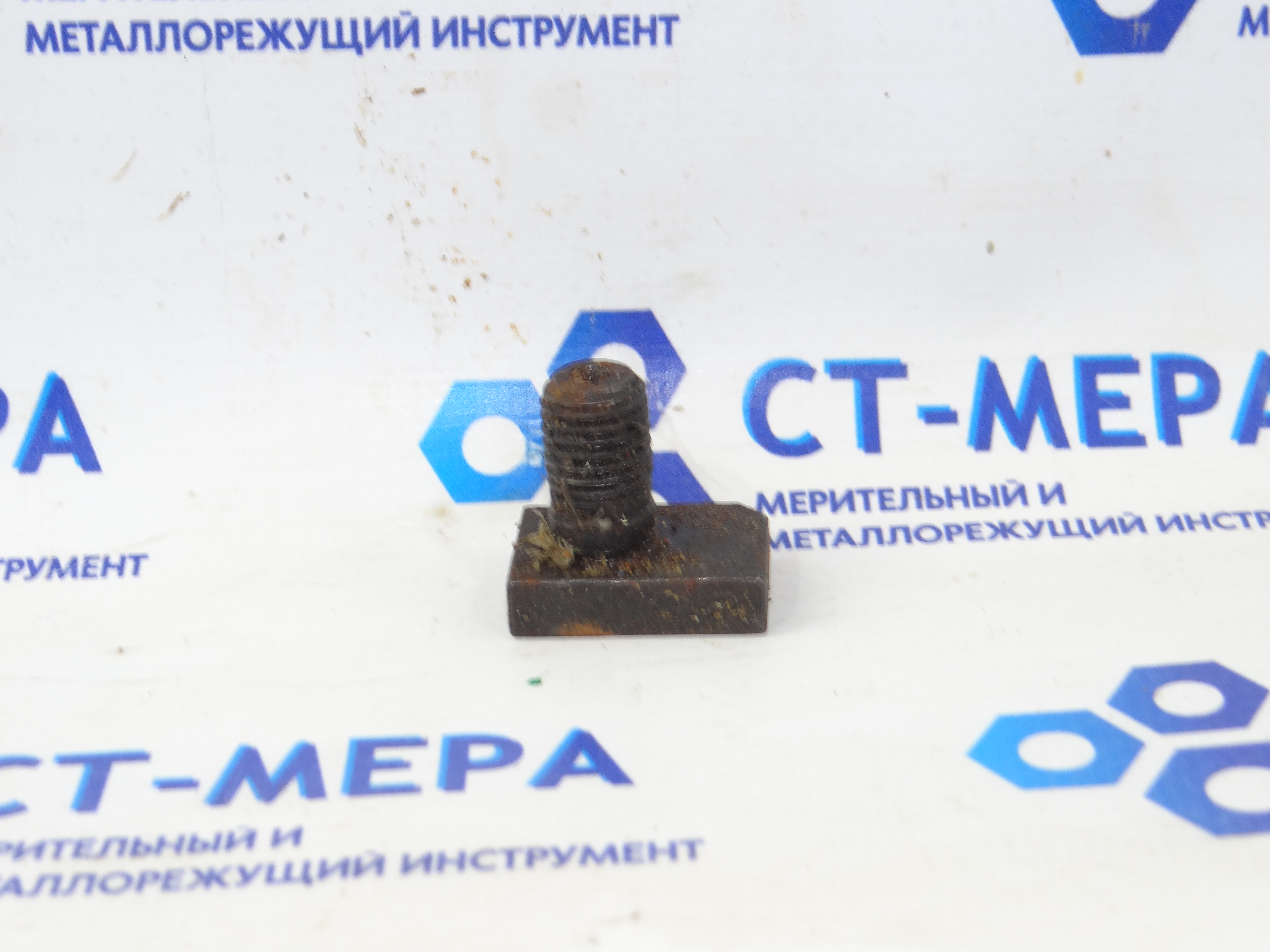

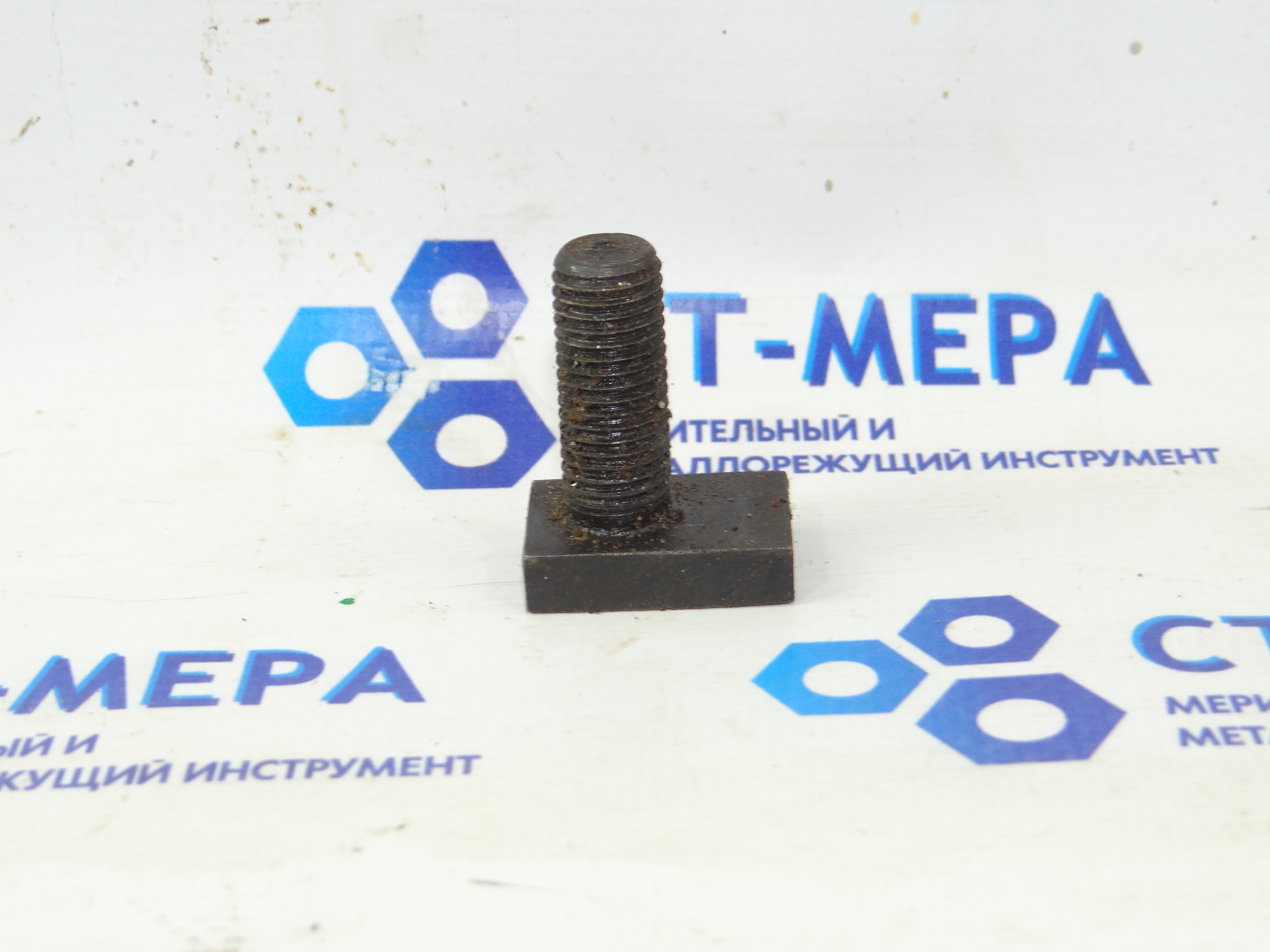

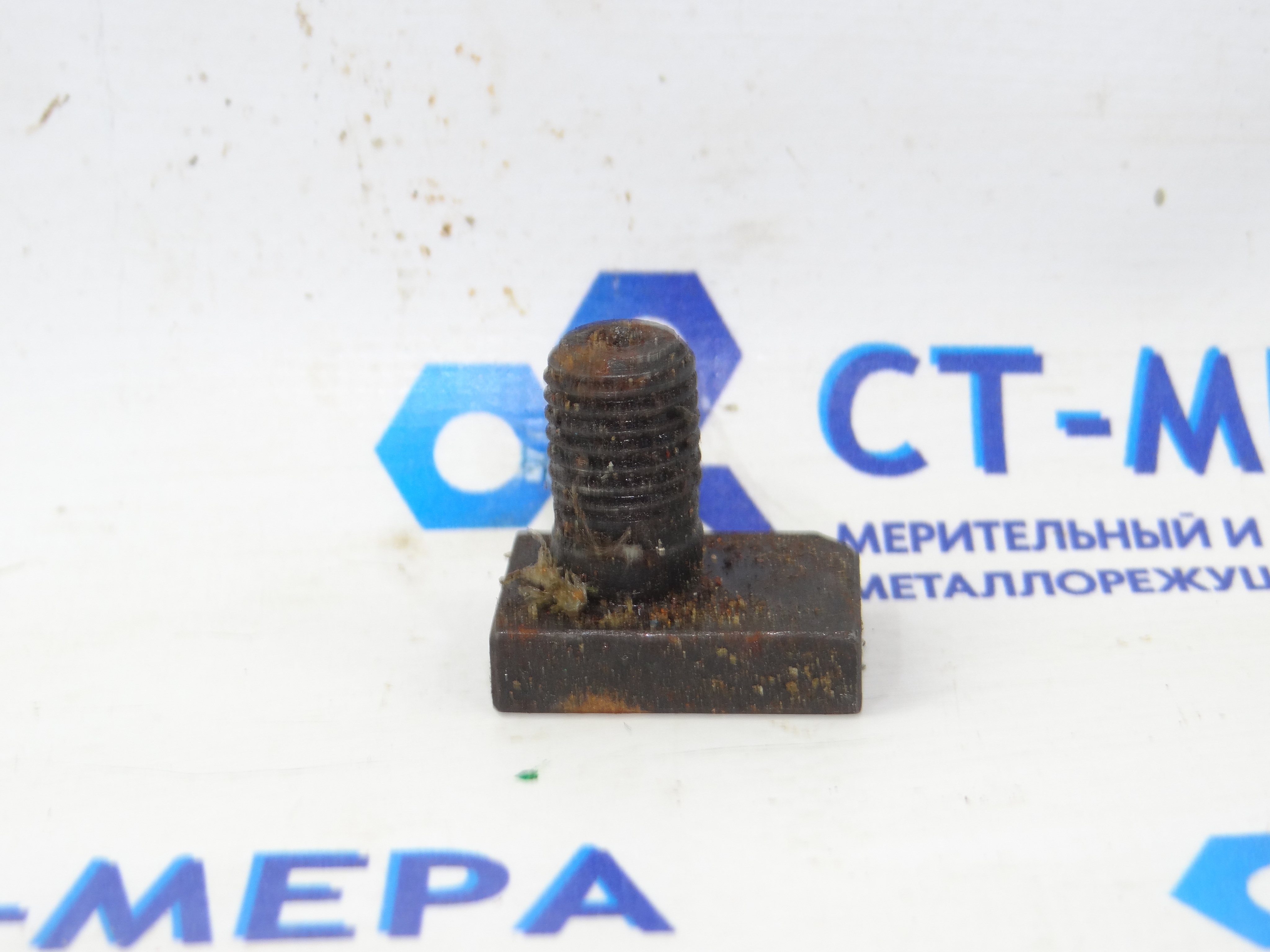

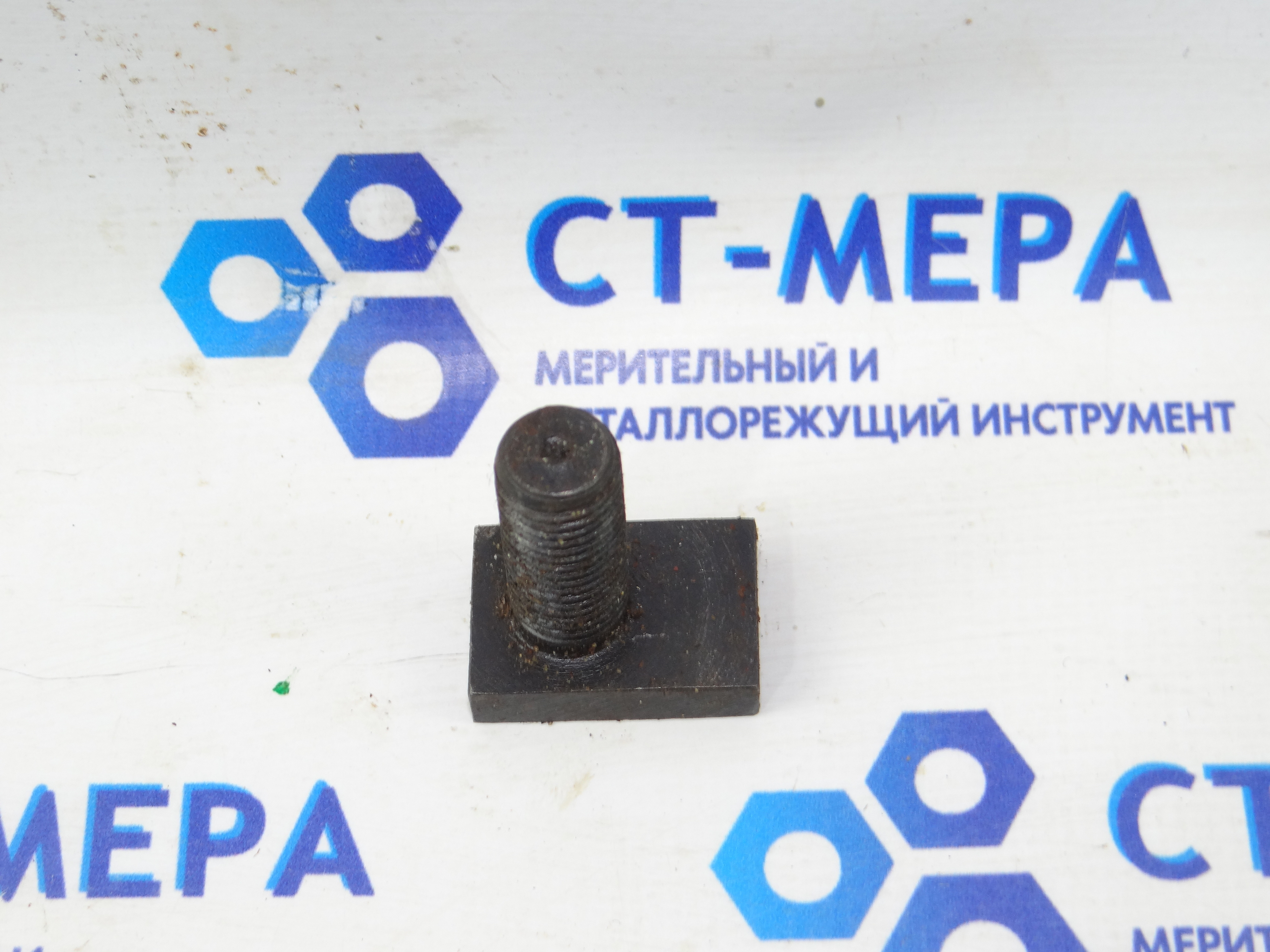

Болт под Т-паз (Т-образный болт) — это крепёж с прямоугольной головкой, выполненной в форме буквы «Т». Скошенные края головки упрощают установку в паз и снижают риск заедания при сборке.
Особенности конструкции:
- Метрическая резьба может наноситься на всю длину стержня (полная) или на его часть (неполная).
- Благодаря подголовнику квадратной формы предотвращается раскручивание резьбового соединения.
- Фиксация болта осуществляется посредством гайки, навинчиваемой на торцевую часть стержня.
Виды
Некоторые стандарты Т-образных болтов:
- DIN 186 — стандарт на болты с прямоугольной головкой и квадратным подголовником. Такая форма фиксирует болт в Т-пазе и препятствует проворачиванию при затяжке.
- DIN 261 — стандарт на Т-образные болты с конструктивными отличиями по головке. В ряде исполнений предусматривается отверстие в головке для удобства монтажа и позиционирования в сборке.
- ГОСТ 13152-67 — стандарт на станочные пазовые болты Т-образной формы, предназначенные для работы в обработанных станочных пазах. Регламентирует основные размеры и исполнения, а также требования к применению в оборудовании и оснастке.
Также существуют узкоспециализированные болты, например DIN 787 — для Т-образных пазов, используется на деревообрабатывающих, фрезерных и других станках, имеющих стол для фиксации заготовок.
Размеры
Типоразмеры Т-образных болтов могут варьироваться в широких пределах. Например:
- резьба — от М6 до М48;
- общая длина болта — от 30 мм до 200 мм.
Критически важный параметр — соответствие ширины головки пазу. Например, болт для алюминиевого профиля с пазом 8 мм имеет ширину головки (Т-образной части) — около 7,8–8,0 мм для точного входа в паз. Использование болта с меньшей головкой (например, для паза 6 мм) приведёт к люфту и ненадёжному соединению.
Длина болта выбирается исходя из толщины прижимаемой детали и типа используемой гайки. Стандартная комбинация: толщина детали + шайба + высота гайки (барашка) + несколько миллиметров резьбы для качественной затяжки.
Применение
Т-образные болты применяют там, где требуется надёжная фиксация в продольных Т-пазах и возможность перемещения вдоль направляющей с последующей затяжкой. Некоторые сферы использования:
- станочная оснастка, приспособления;
- сборочные столы, кондукторы;
- пресс-формы, штамповая оснастка;
- монтажные системы промышленного оборудования.
