Описание

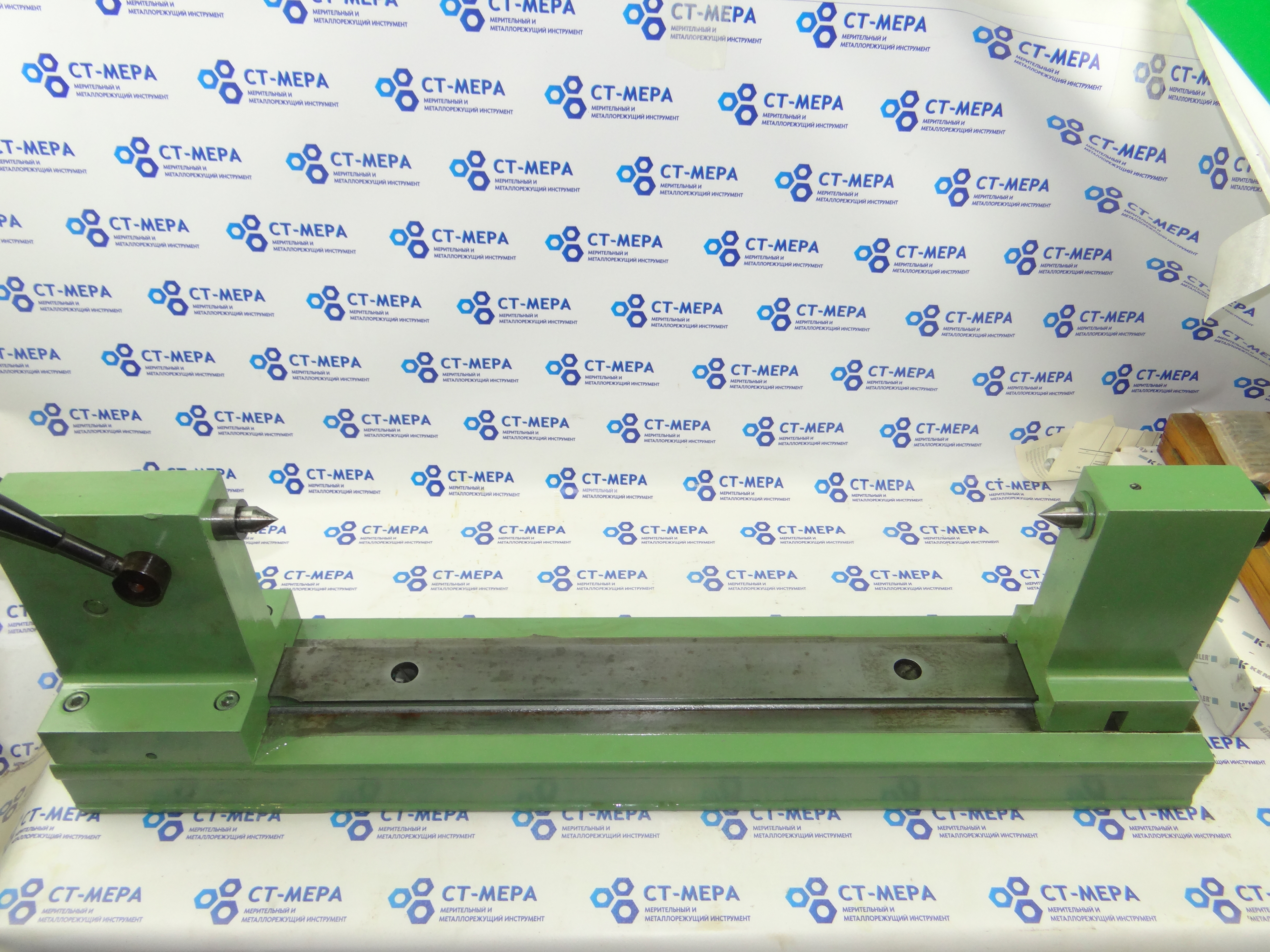

ПБ-500 — биениемер (прибор для контроля биения). Предназначен для контроля допуска радиального и торцевого биения тел вращения (валов, шестерён, шкивов), установленных в центрах.
Принцип работы
Биение зубчатого венца определяется по радиальному положению измерительного наконечника, который вводится во впадины зубьев относительно оси колеса. Разница показаний индикатора при различных угловых положениях колеса считается величиной биения. Для конических колёс биение измеряется в плоскости, перпендикулярной образующей делительного конуса.
Особенности:

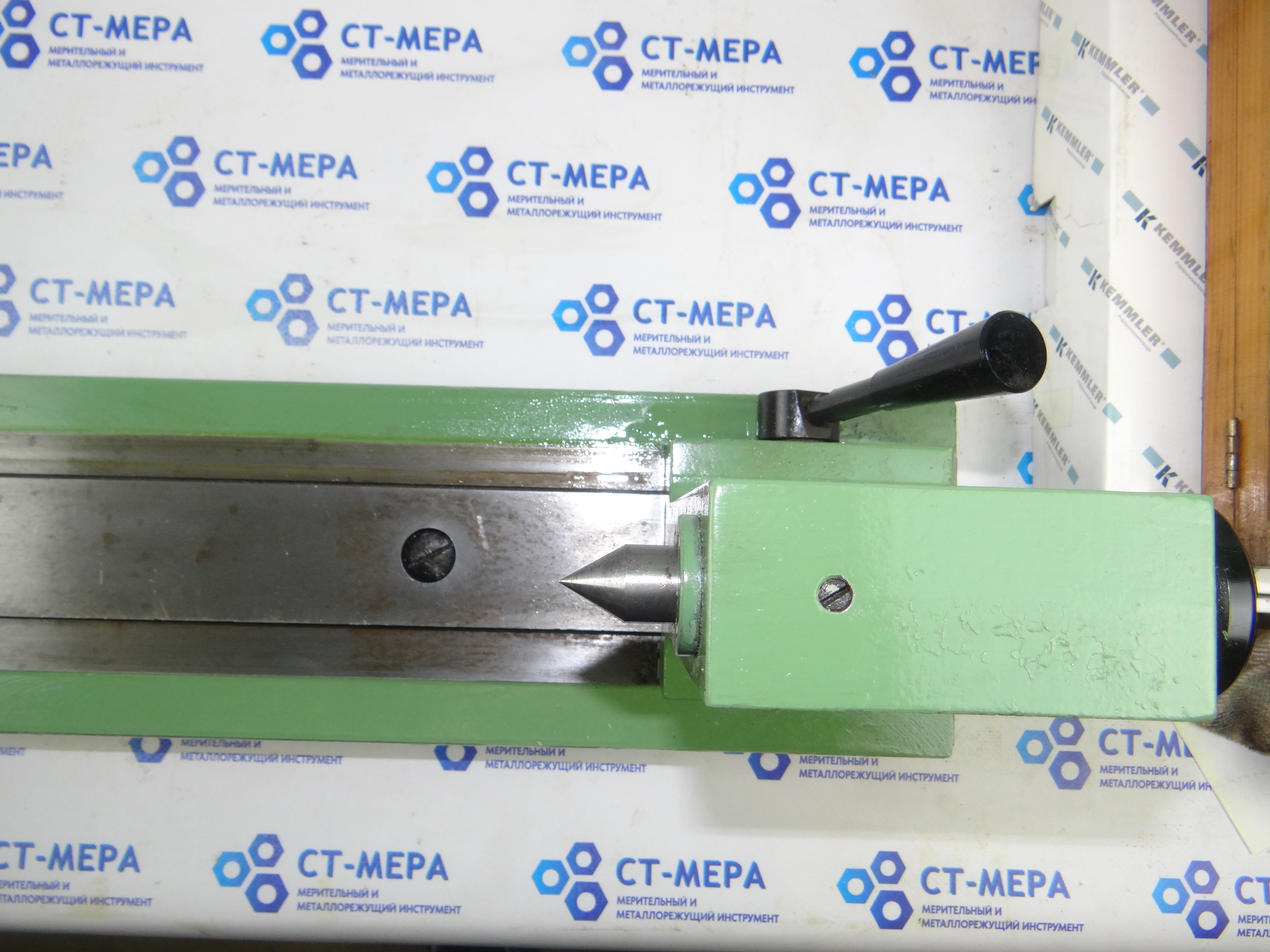

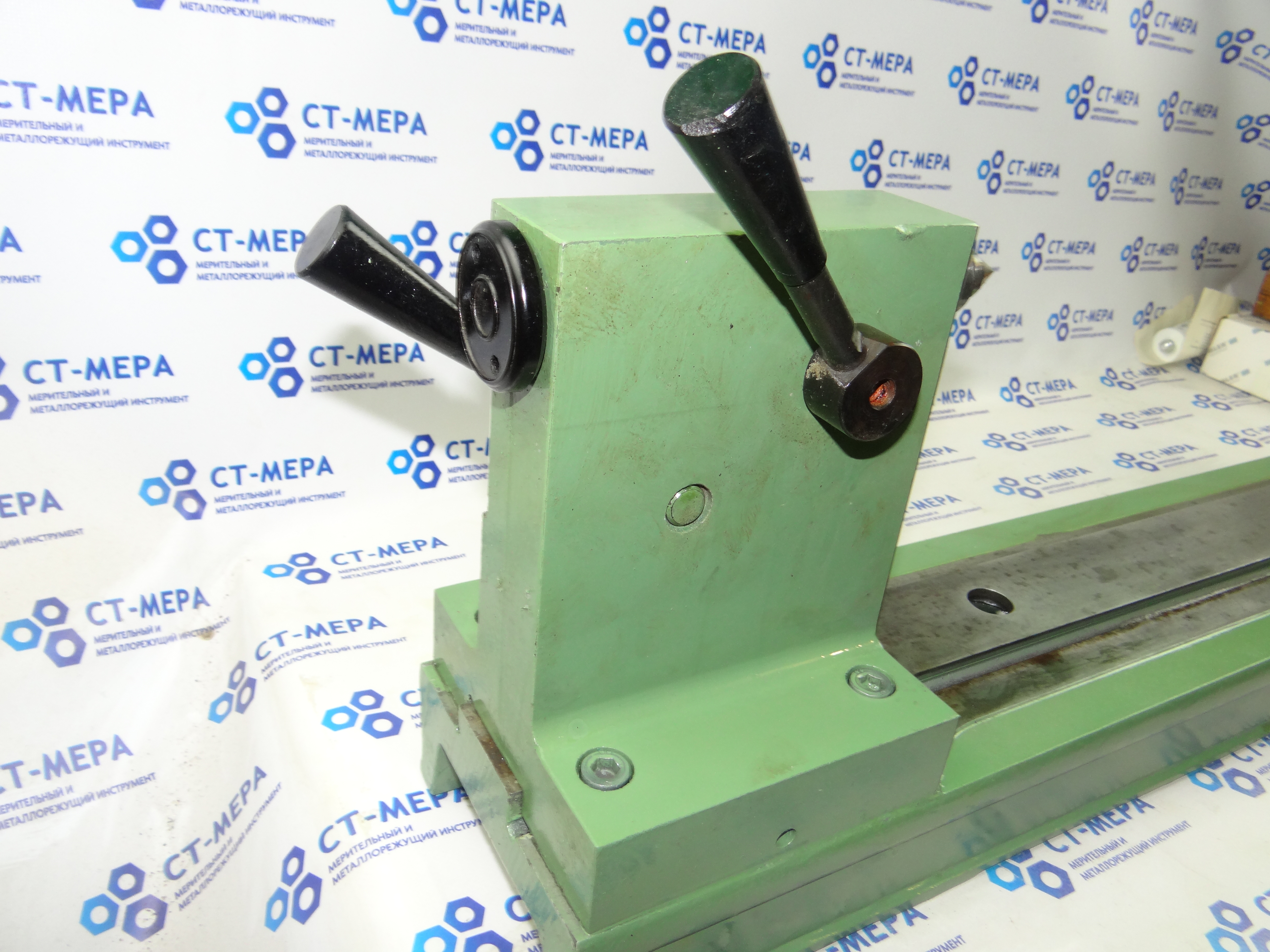

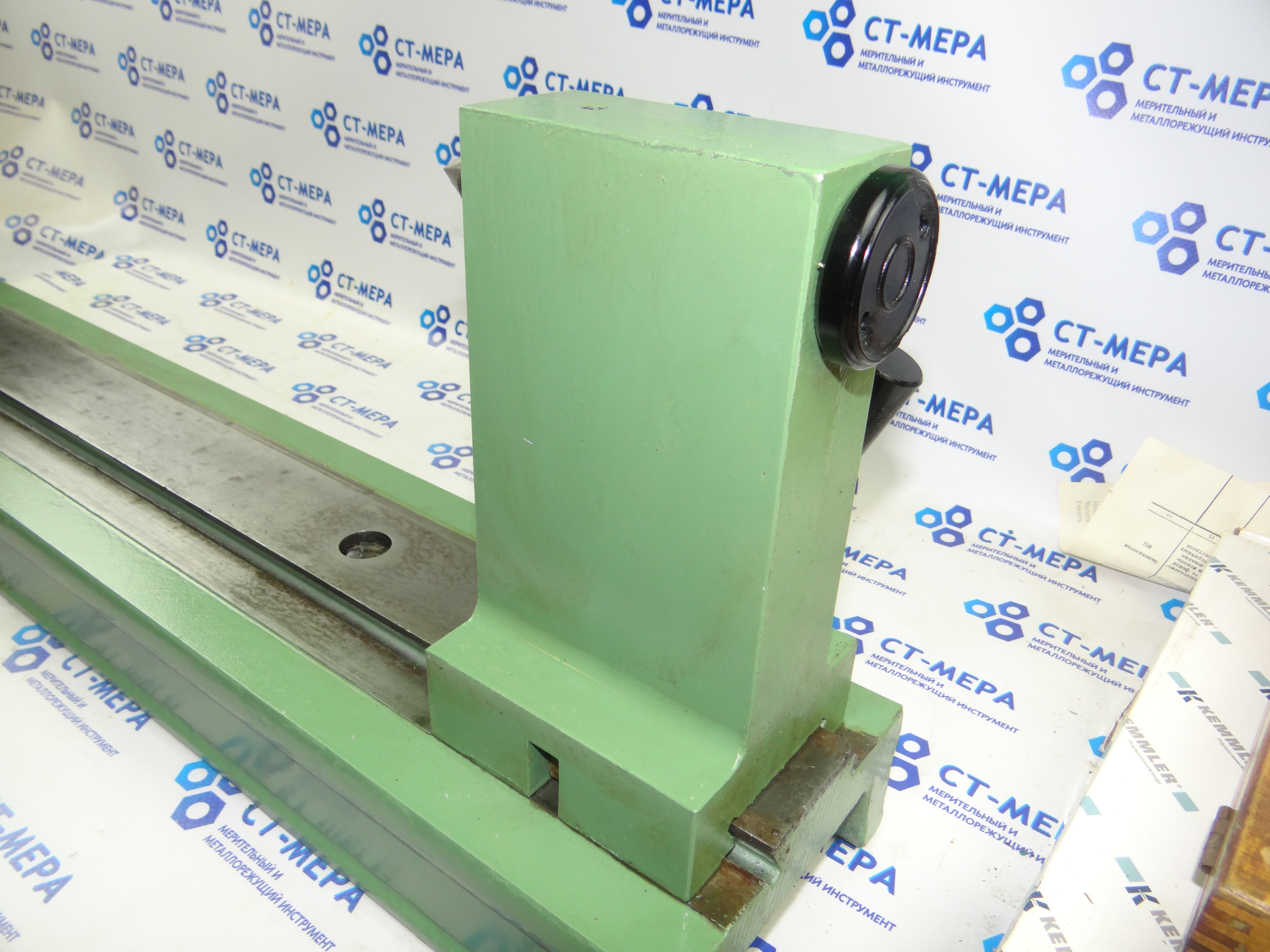

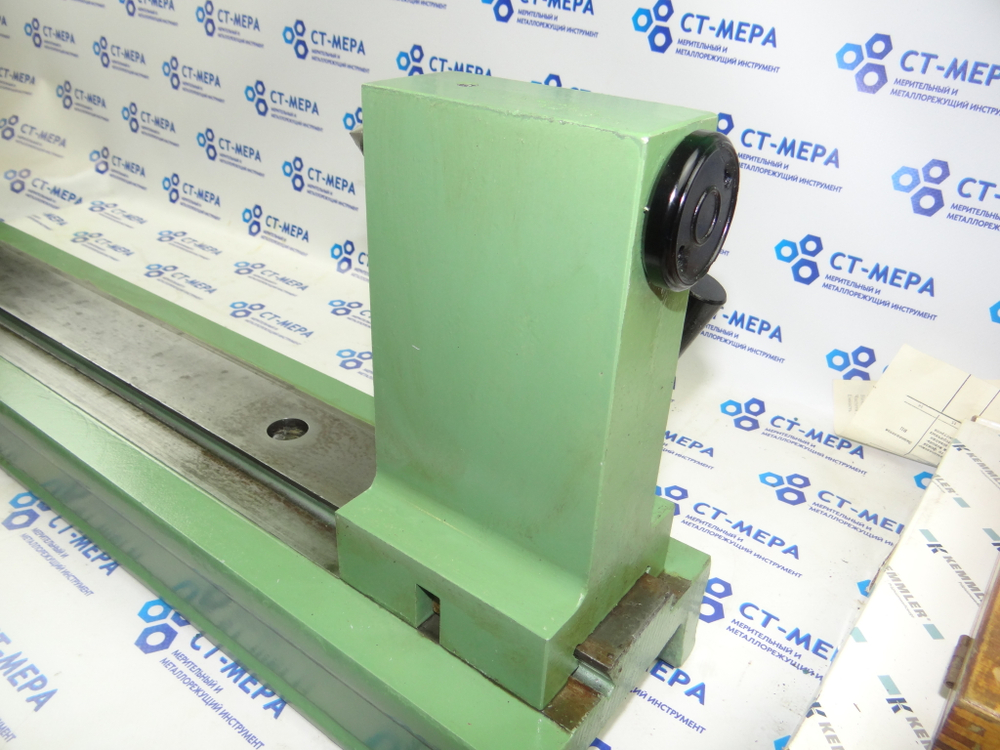

- Правая бабка имеет подвижную пиноль с центром, для закрепления пиноли бабка имеет стопорное устройство.

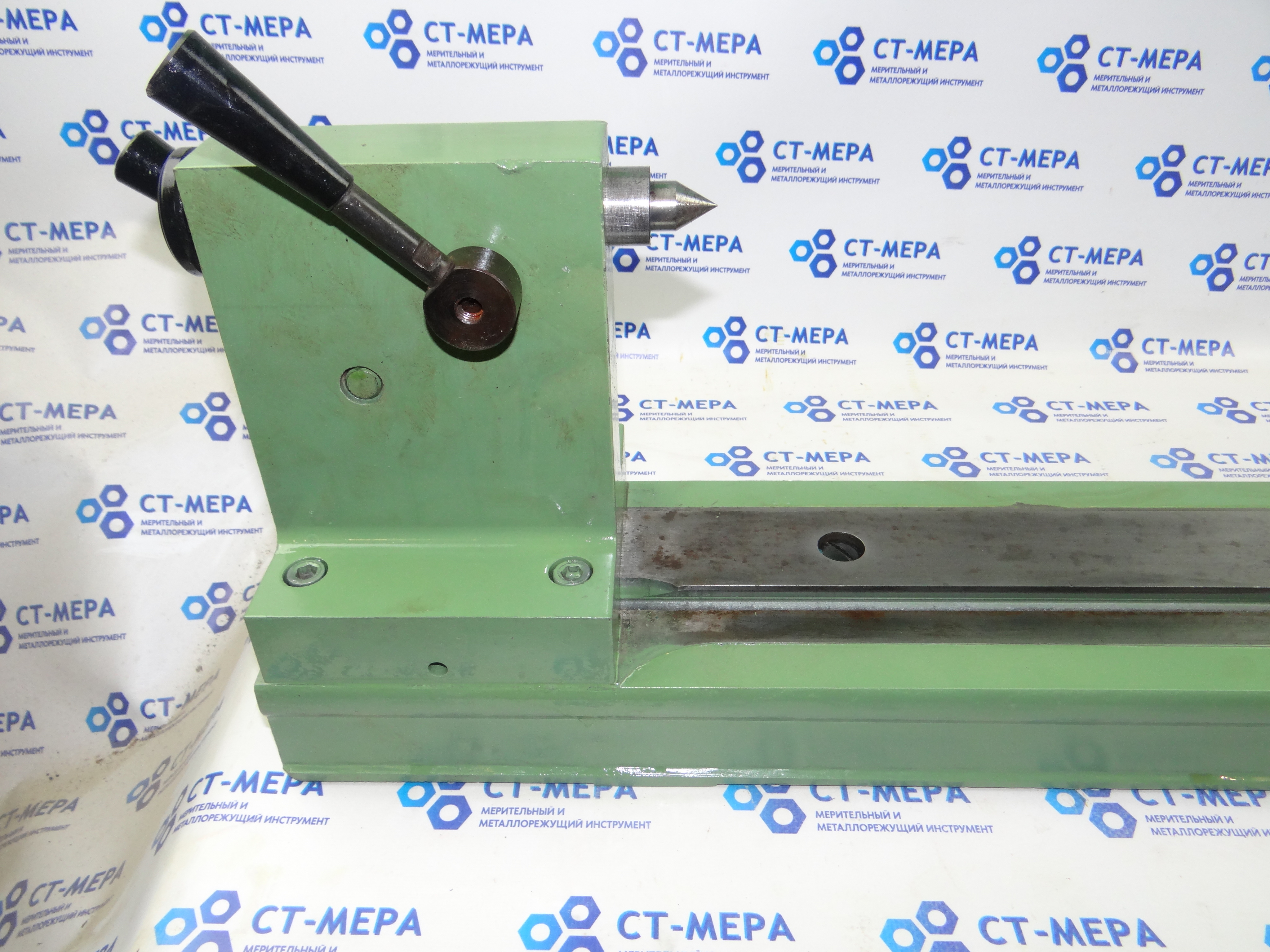

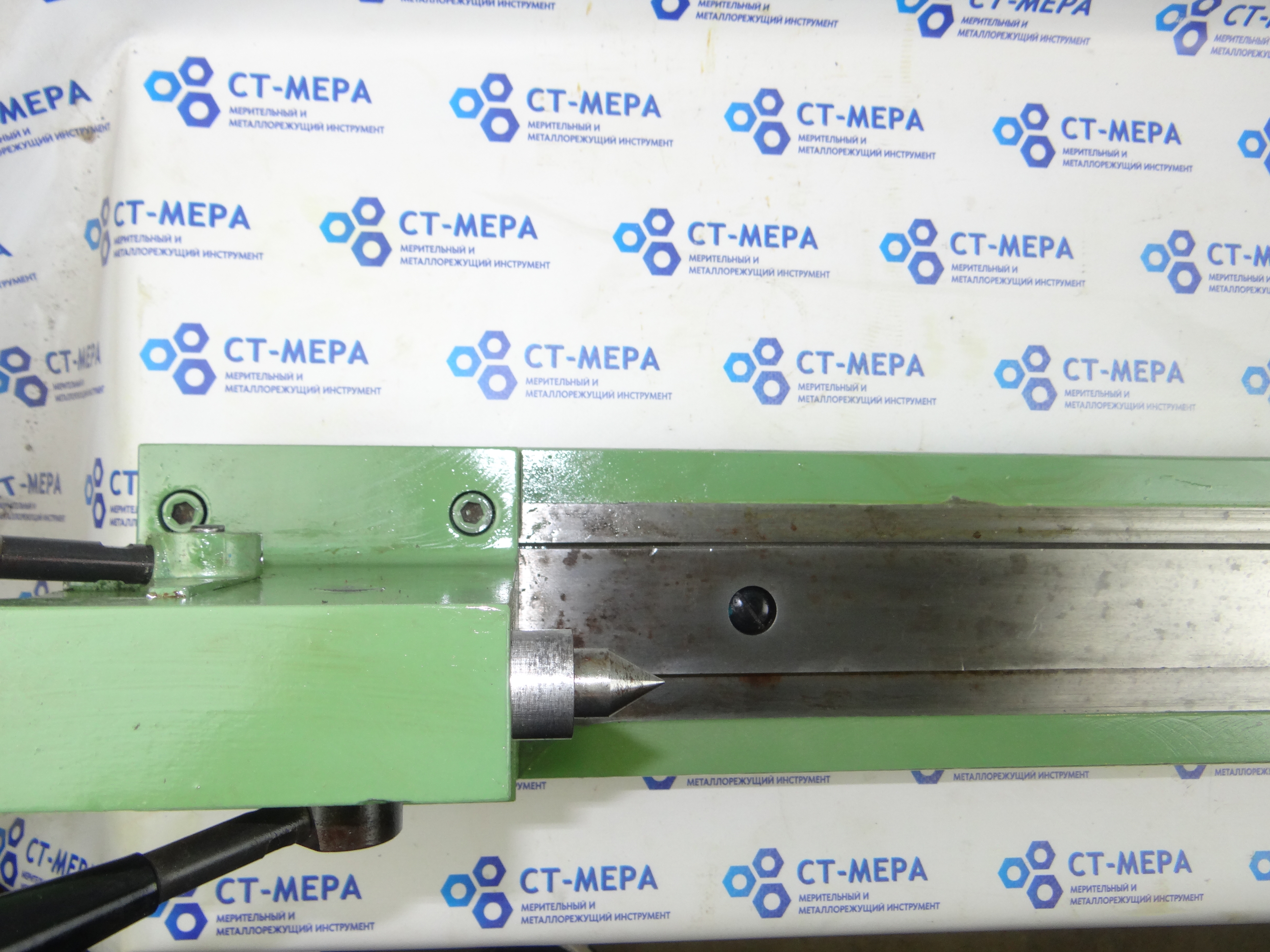

- Центр левой бабки перемещается только вместе с последней.

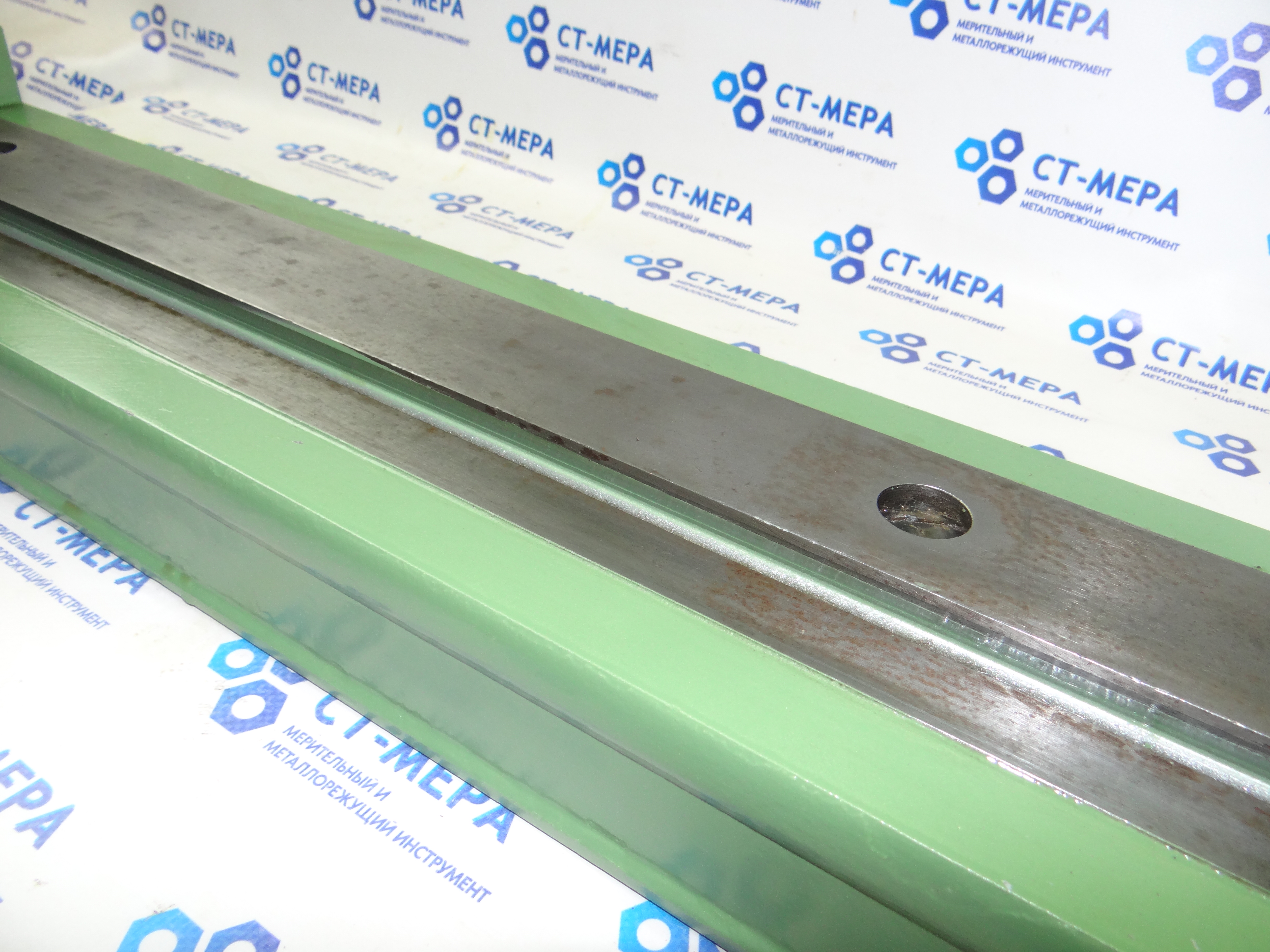

- Обе бабки могут перемещаться по направляющим станины и закрепляются на ней зажимами в любом месте в зависимости от длины проверяемой детали.
Технические характеристики
- Диапазон измерений: 0–500 мм.
- Точность отсчёта: 0,01 мм.
- Высота центров: 160 мм.
- Расстояние между центрами: не менее 500 мм.
Инструкция по эксплуатации
Подготовка к работе:
- Ознакомиться с паспортом прибора.
- Распаковать прибор после 5 часов в помещении с температурой +10 до +35 °С и влажностью не более 80%.
- Удалить защитную смазку.
- Протереть направляющие и детали чистой тканью.
- Нанести тонкий слой масла на направляющие.
- Проверить надёжность стопорения бабок, каретки и пиноли.
- Установить индикатор в державке.
- Установить бабки на расстоянии, соответствующем длине детали.
- Поместить деталь в центры, используя рычажную рукоять для закрепления.
- Установить каретку со стойкой для индикатора напротив проверяемого участка и закрепить индикатор.
- Привести наконечник индикатора в контакт с деталью, предварительно переместив его на ~1 мм, и установить стрелку на нуль.
- Вращать деталь на 360º и определить величину биения по отклонению стрелки индикатора.
