Для чего предназначен
Этот выключатель нужен, чтобы:
проводить ток в нормальном режиме;
автоматически отключать цепь при коротких замыканиях или перегрузках;
изредка (до 6 раз в сутки) вручную включать и отключать электрические цепи.
Его также можно использовать для прямых пусков и защиты асинхронных двигателей.
Ключевые характеристики

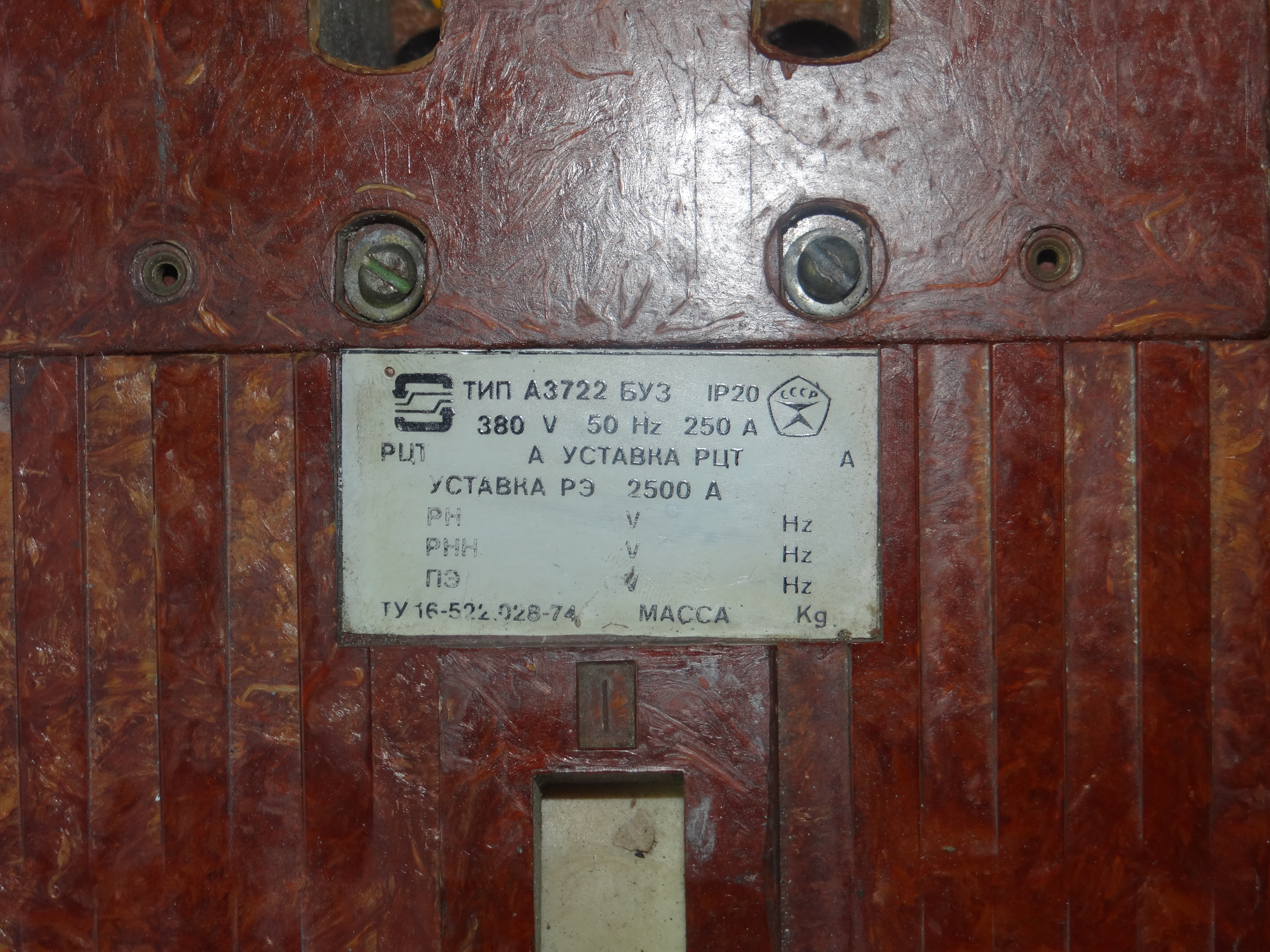

Номинальный ток: 250 А.
Количество полюсов: 3.
Номинальное напряжение: до 660 В переменного тока (50 или 60 Гц) и до 440 В постоянного тока.
Отключающая способность: зависит от напряжения. Например, при 380 В — около 35 кА, при 660 В — около 25 кА.
Климатическое исполнение: УХЛ3.
Степень защиты: IP20.
Способ монтажа: на монтажную плату.
Привод: ручной.
Рабочие температуры: до +55 °C.
Вес: около 4,8 кг.
Варианты исполнения
Важное преимущество серии — гибкость. Выключатель можно заказать в разных модификациях:
без максимальных расцепителей тока;
с теплоэлектромагнитными расцепителями (ТЭМР) — защищают и от перегрузок, и от коротких замыканий;
с электромагнитными расцепителями (ЭМР) — только от коротких замыканий;
с электронными расцепителями (ЭР).
Также возможна докомплектация: независимым расцепителем или свободными контактами (на 250 В 50 Гц или 24 В постоянного тока).
Несколько важных нюансов
А3726 не является устройством защитного отключения (УЗО) — он не реагирует на дифференциальные токи.
При выборе модификации обязательно сверяйте уставки расцепителей под параметры вашей нагрузки и сети.
