Образцы шероховатости представляют собой металлические пластины из стали, меди, алюминия, титана, латуни, на поверхности которых воспроизведены неровности, образующие определённый рельеф.
Некоторые параметры, которые учитывают при работе с образцами шероховатости:
- Ra — отклонение профиля, выраженное средним арифметическим значением.
- Rz — высота неровности профиля, определённая по 10 контрольным точкам.
- Rmax — предельная высота неровности профиля.
Образцы комплектуются в наборы по типу обработки, а также могут поставляться штучно.
Некоторые виды образцов и способы обработки, для которых их изготавливают: точение, расточка, фрезерование, строгание, шлифование и другие.
Чистота поверхности (из утратившего силу ГОСТ 2789-59) предусматривает 14 классов чистоты поверхности, а классы чистоты поверхности 6-14 дополнительно разбиты на 3 разряда каждый (а, б, в):
| Группа ∇ и класс чистоты поверхности |
Разряды | Среднее арифметическое отклонение профиля (Ra), мкм |
Высота неровностей (Rz), мкм |
Базовая длина L, мм |
| ∇1 | - | 80 | 320 | 8 |
| ∇2 | 40 | 160 | ||
| ∇3 | 20 | 80 | ||
| ∇∇4 | 10 | 40 | 2,5 | |
| ∇∇5 | 5 | 20 | ||
| ∇∇6 | а | 2,5 | 10 | 0,8 |
| б | 2,0 | 8 | ||
| в | 1,6 | - | ||
| ∇∇∇7 | а | 1,25 | 6,3 | |
| б | 1,0 | 5,0 | ||
| в | 0,8 | 4,0 | ||
| ∇∇∇8 | а | 0,63 | 3,2 | |
| б | 0,5 | 2,5 | ||
| в | 0,4 | 2,0 | ||
| ∇∇∇9 | а | 0,32 | 1,6 | 0,25 |
| б | 0,25 | 1,25 | ||
| в | 0,2 | 1,0 | ||
| ∇∇∇∇10 | а | 0,16 | 0,8 | |
| б | 0,125 | 0,63 | ||
| в | 0,10 | 0,5 | ||
| ∇∇∇∇11 | а | 0,08 | 0,4 | |
| б | 0,063 | 0,32 | ||
| в | 0,05 | 0,25 | ||
| ∇∇∇∇12 | а | 0,04 | 0,2 | |
| б | 0,032 | 0,16 | ||
| в | 0,025 | 0,125 | ||
| ∇∇∇∇13 | а | 0,02 | 0,1 | 0,08 |
| б | 0,016 | 0,08 | ||
| в | 0,012 | 0,063 | ||
| ∇∇∇∇14 | а | 0,01 | 0,05 | |
| б | 0,008 | 0,04 | ||
| в | 0,006 | 0,032 |
Класс чистоты в технической документации обозначают равносторонним треугольником, рядом с которым арабскими цифрами указывается номер класса, а для 6—14-го классов, кроме того, одной из букв (а, б, в) обозначают и разряд, например ∇ 10 в.
Различные технологические процессы обеспечивают получение поверхностей разных классов чистоты, например, обычно литьё — ∇ 3, обработка точением — ∇ 5, шлифованием — ∇ 7, и т.д. В то же время один и тот же класс чистоты может быть получен различными технологическими процессами, например класс чистоты ∇ 7 может быть получен тонким точением и шлифованием и др. процессами.
Не все свойства двух поверхностей, относящихся к одному классу чистоты, могут быть одинаковыми при совпадающих Ra и Rz, поэтому принадлежность поверхностей к одному классу чистоты не является достаточной для заключения об идентичности поведения деталей при эксплуатации.
Самый точный класс чистоты - это 14-й, самый грубый – это 1-й.
 |

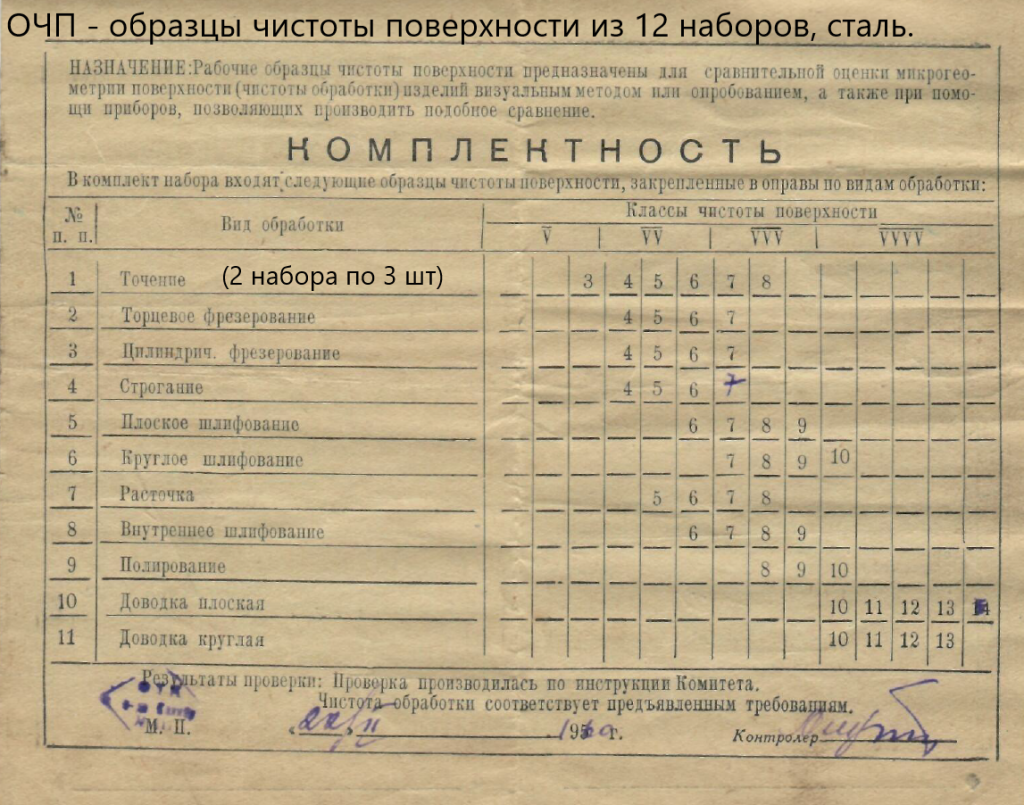

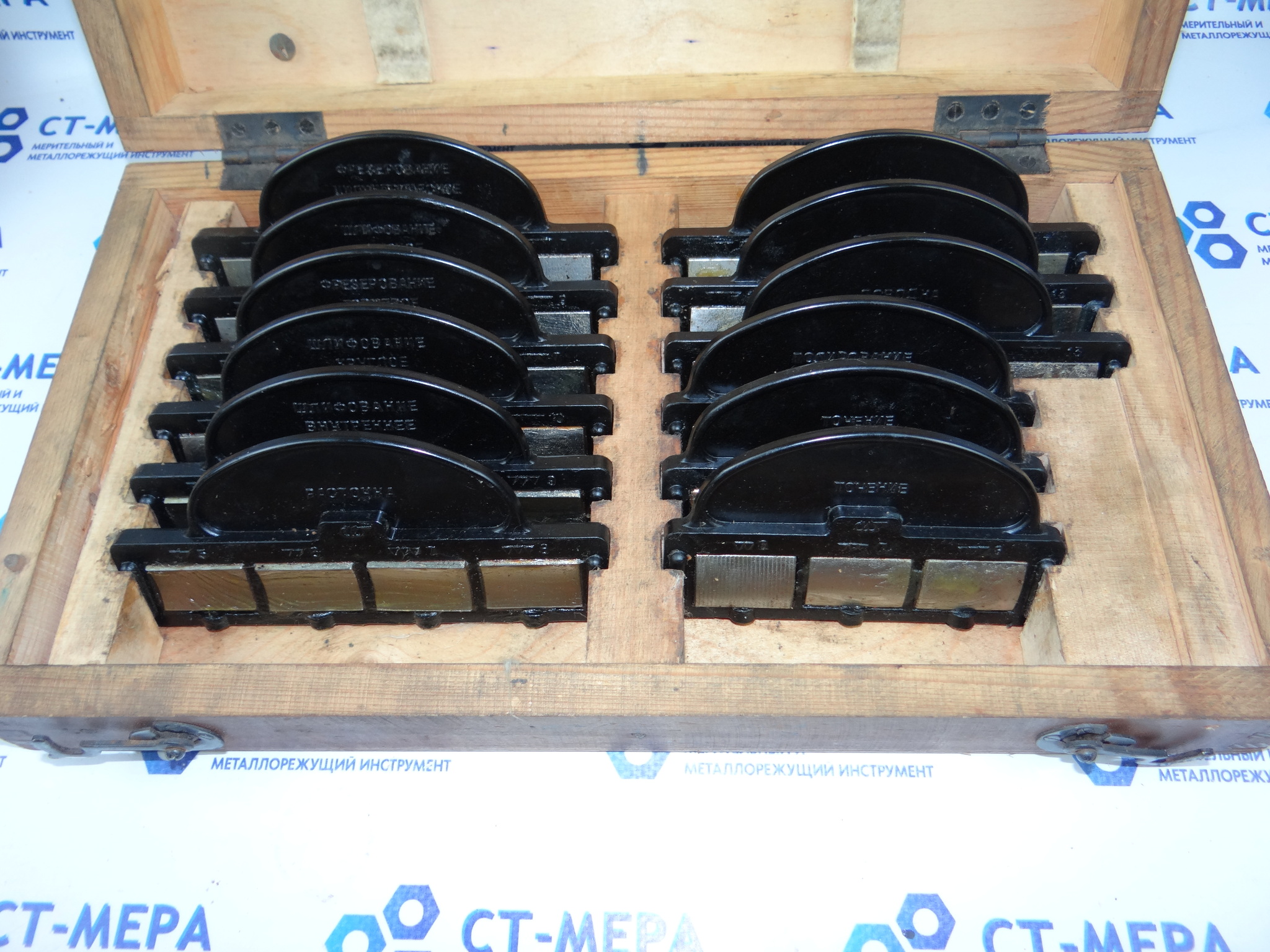

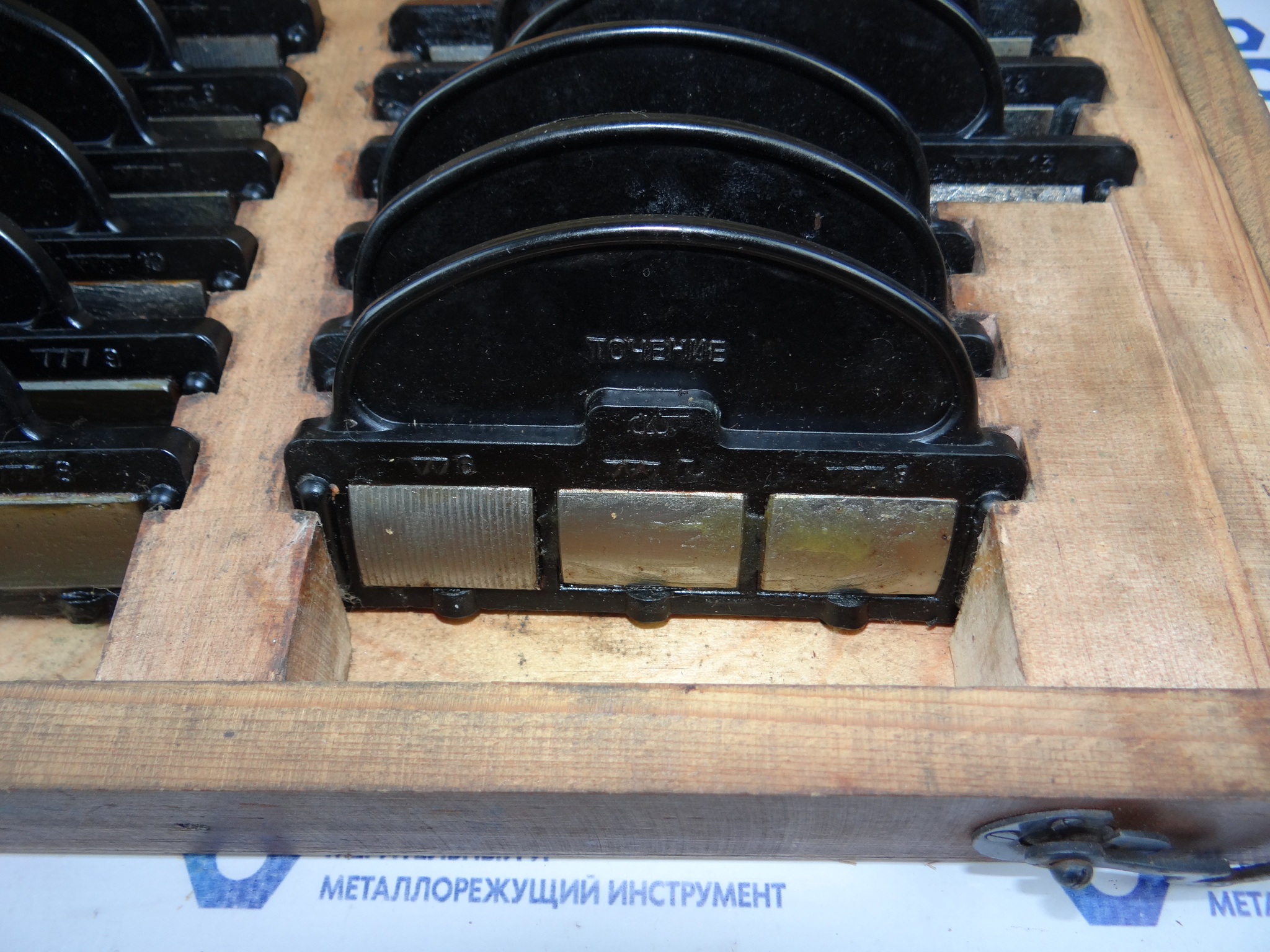

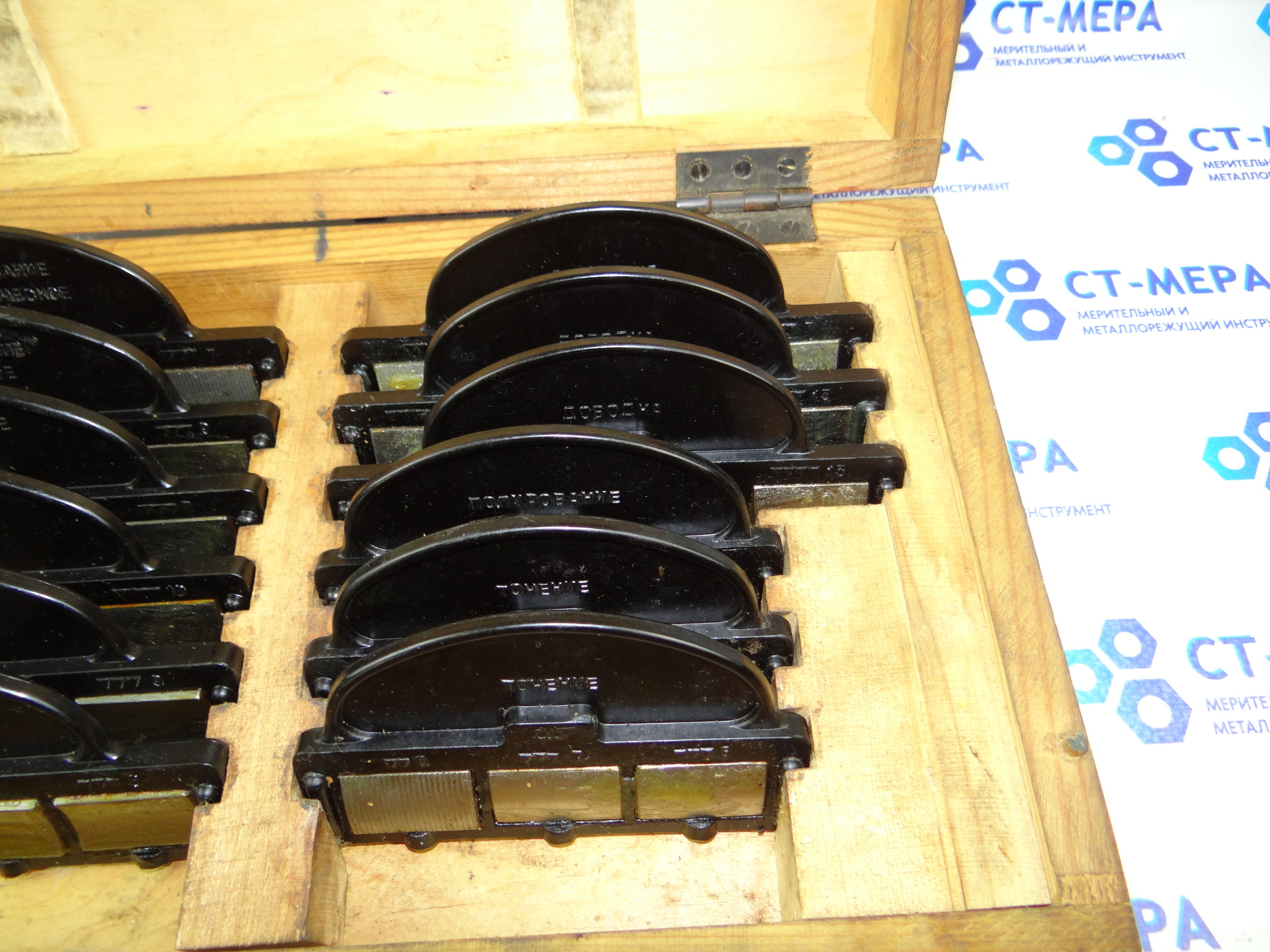

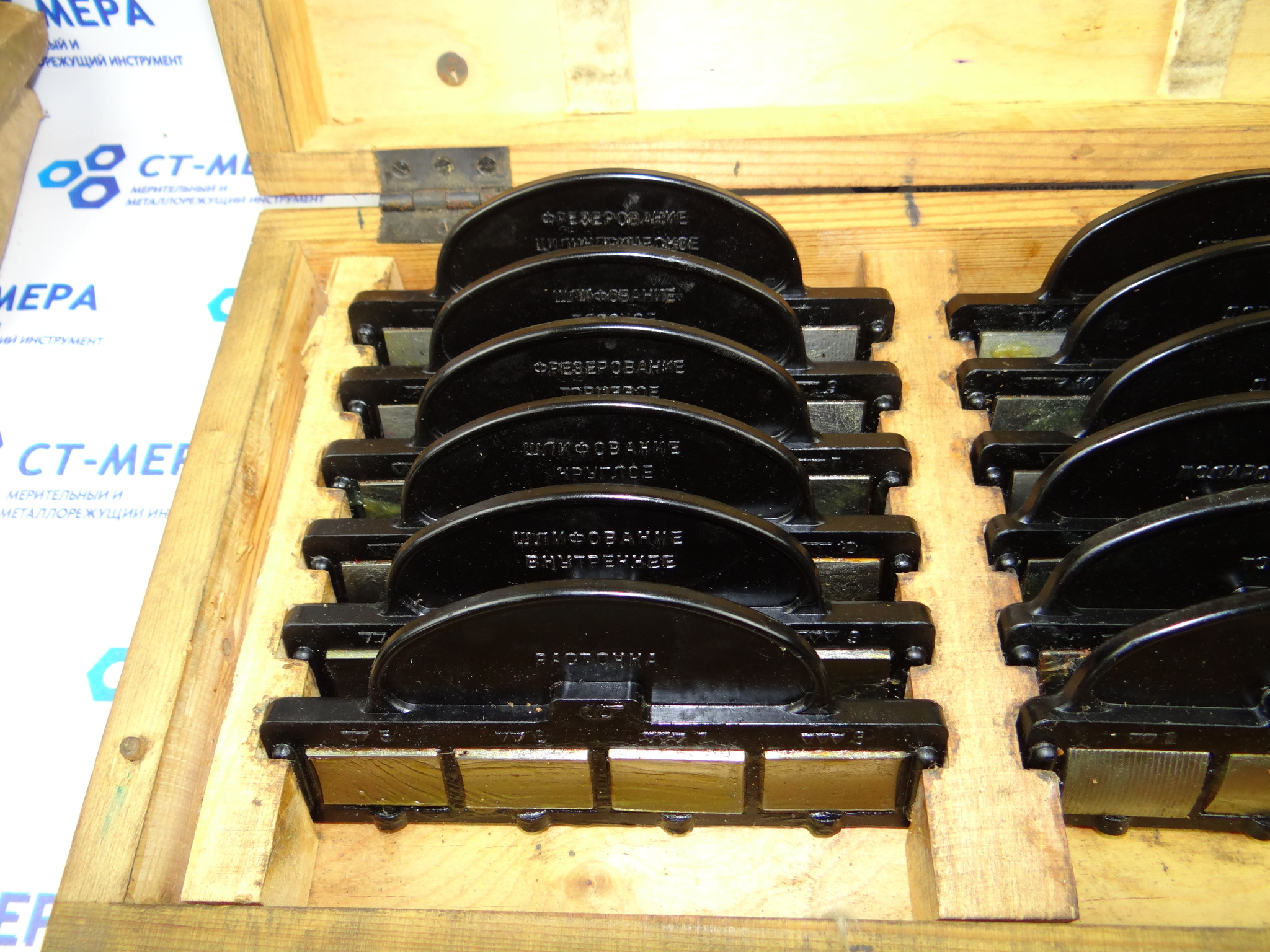

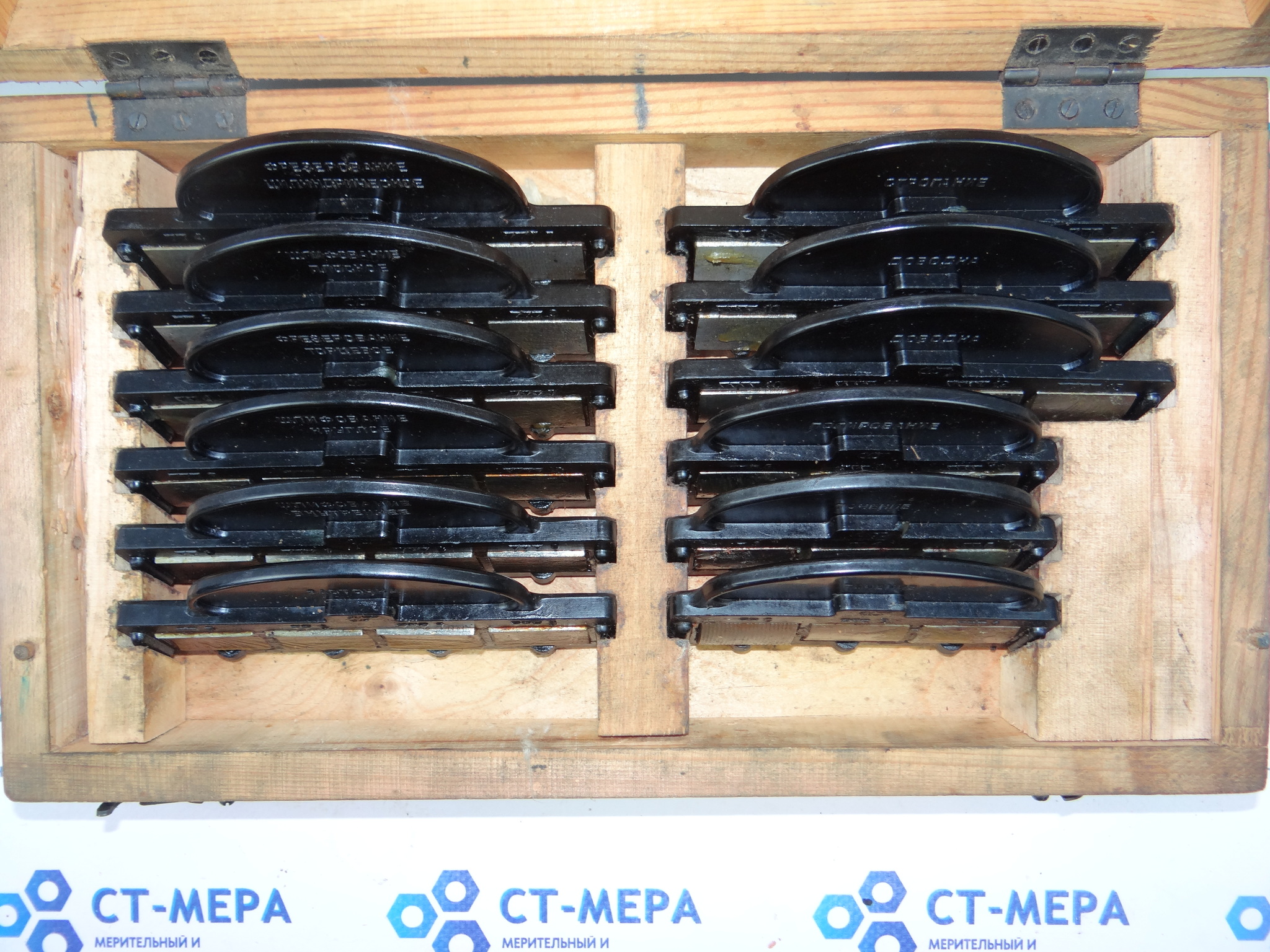

Московский инструментальный завод "КАЛИБР". Рабочие образцы чистоты поверхности изготовлены в соответствии с требованиями ГОСТ 2789-51.
